阀块支架力矩载荷有限元分析模型

　　在液压阀组集成安装的工程场景中，阀块配套的安装支架是保障管路系统运行稳定性的核心承载部件，这类支架往往需要承受阀块自身重量、管路流体脉动带来的交变载荷，以及外接执行元件传递的反作用力矩，一旦支架出现应力超限或者形变过大的问题，轻则导致阀块安装错位、管路密封失效泄漏，重则引发整个液压回路的控制精度失准，带来设备运行的安全隐患。本次分析的支架结构，针对阀块侧装的安装场景设计，主体采用一体化块式结构，一侧设置带同轴通孔的圆柱凸台用于穿装紧固螺栓，与安装基座实现刚性连接，另一侧为平面安装面，用于贴合固定阀块本体，整体结构没有多余的减重镂空，优先保障承载区域的结构刚度。

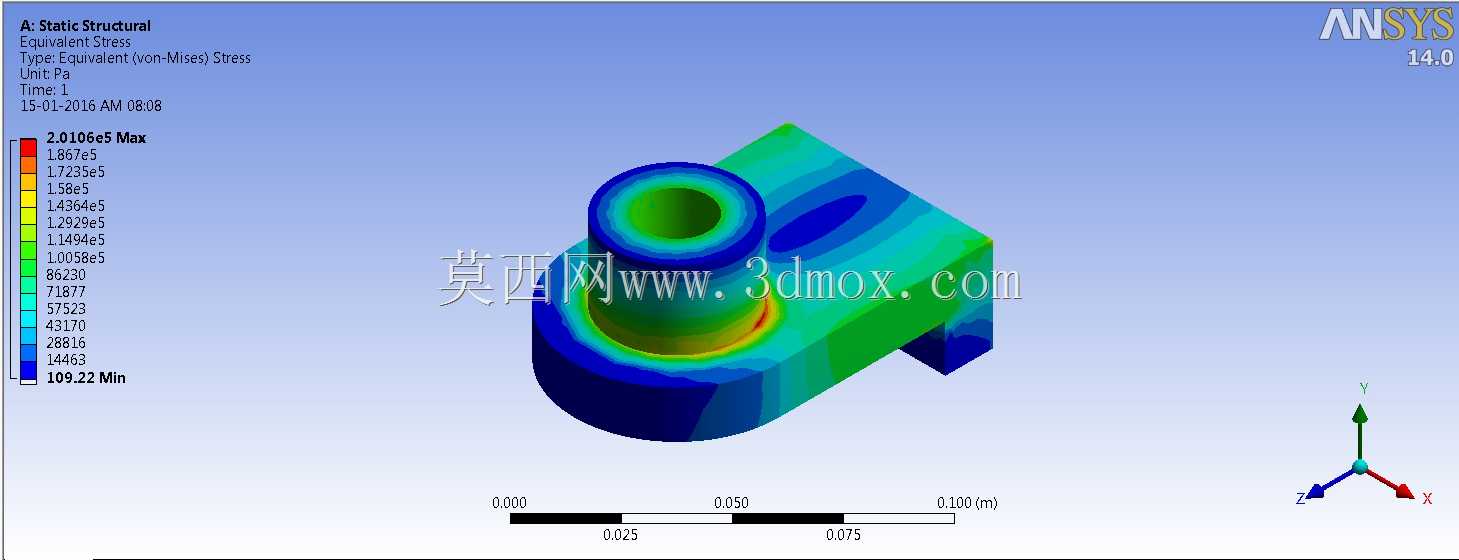

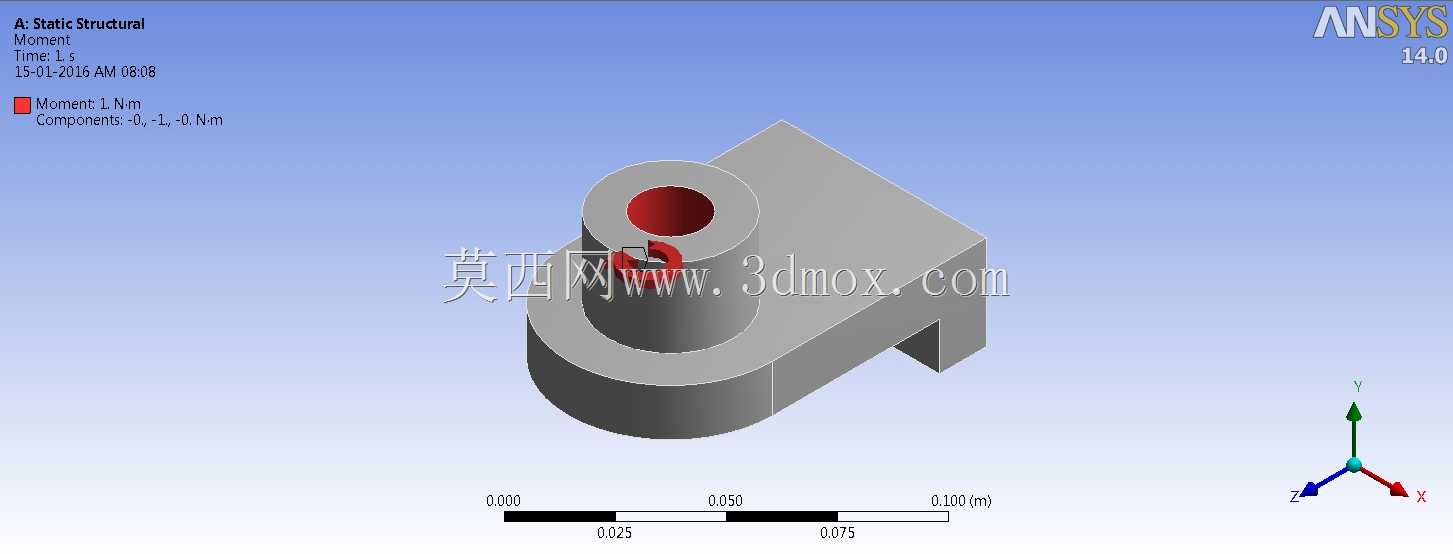

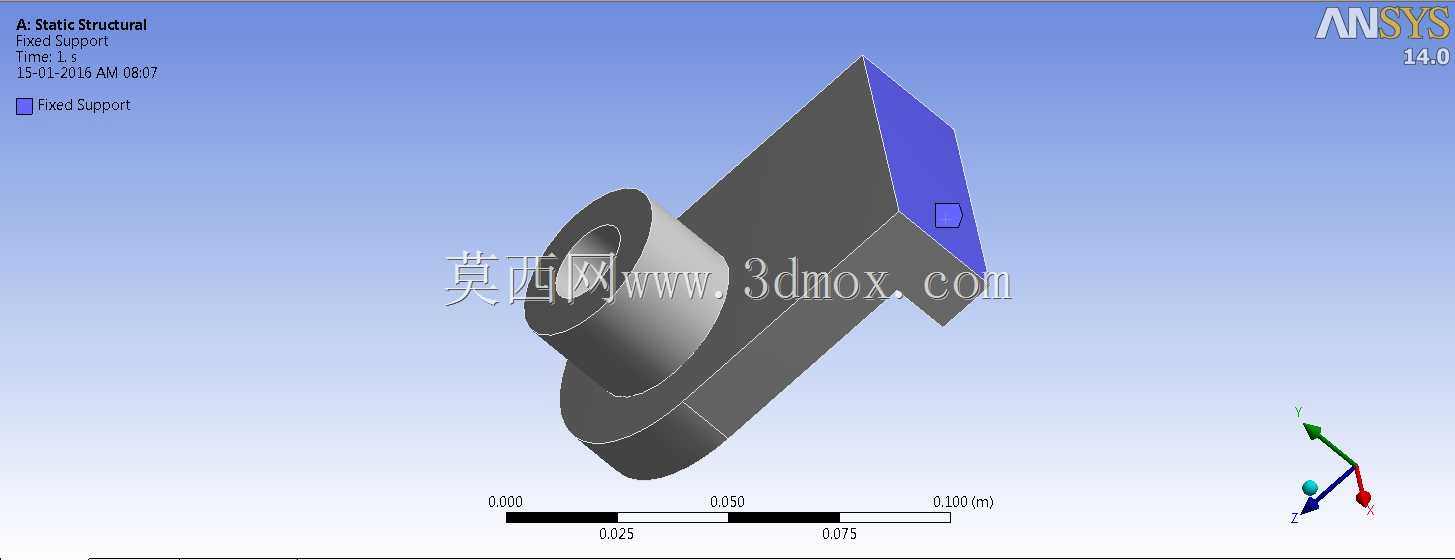

　　从安装边界来看，支架的圆柱凸台端面为完全固定约束面，约束所有方向的平动与转动自由度，模拟实际工况中螺栓预紧后与安装基座完全贴合无相对位移的状态，在支架与阀块连接的安装端施加额定工作力矩，还原设备运行过程中阀块受管路推力、阀芯动作反力形成的复合力矩载荷。从应力分布结果来看，圆柱凸台与主体块的过渡圆角区域是应力集中的核心位置，这一区域的应力梯度变化明显，设计中通过加大过渡圆角半径、调整凸台与主体的衔接壁厚，分散集中应力，避免长期交变载荷下出现疲劳裂纹。

　　支架的安装面平面度公差控制在0.05mm以内，保障与阀块贴合时无间隙，避免紧固后出现附加安装应力，圆柱凸台的内孔直径与配套的高强度螺栓间隙控制在0.1mm以内，既方便安装对位，又能减少螺栓受剪过程中的横向窜动。整体结构的外形尺寸适配通径10mm规格的常规换向阀阀块安装，安装孔位间距符合液压阀组的通用安装规范，不需要额外加工转接板即可直接适配标准阀块的安装接口。在结构设计阶段，这类支架的壁厚取值需要兼顾刚度与重量要求，主体承载区域的壁厚不小于8mm，非承载的侧边区域可适当缩减壁厚，但需要保证力矩传递路径上的材料连续，避免出现截面突变导致的应力集中。

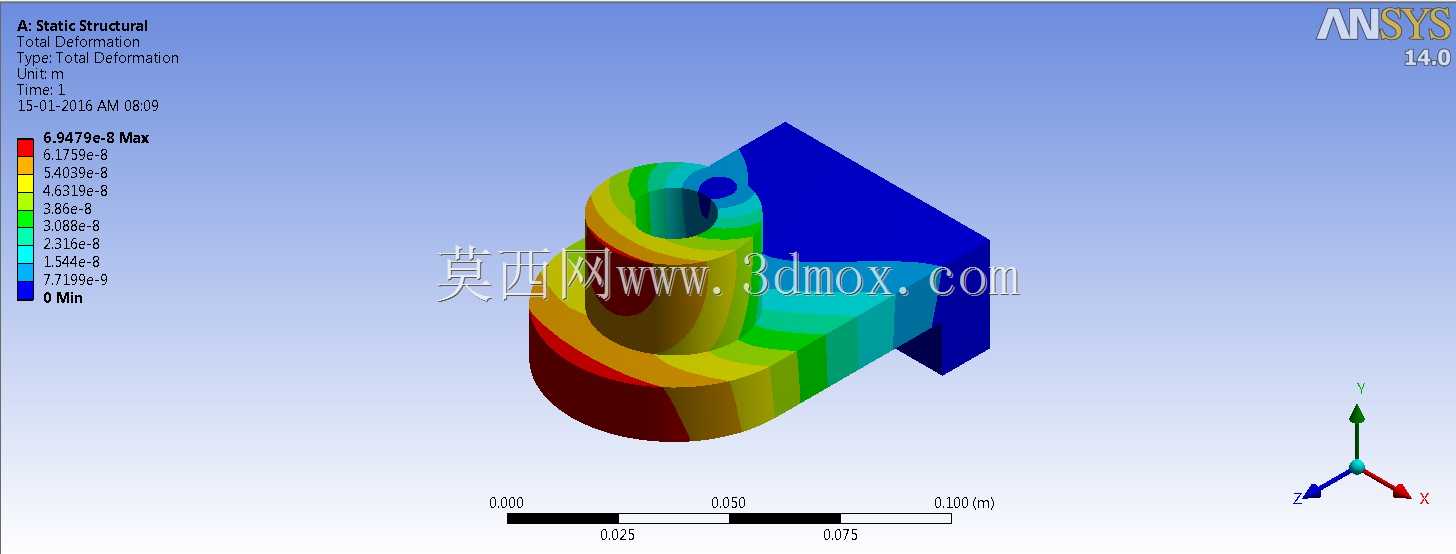

　　从仿真结果的形变分布来看，支架在额定力矩作用下的最大形变出现在安装面的最外端，形变量控制在0.02mm以内，完全满足阀块安装的形位公差要求，不会因为支架形变导致阀块内部阀芯卡滞。实际工程应用中，这类支架多用于中小型液压站的阀组侧装布局，也可适配集成式液压阀岛的安装固定，在机床液压系统、工程机械的先导控制阀组安装场景中都有广泛应用。设计过程中需要重点关注固定端的约束可靠性，除了螺栓紧固之外，凸台端面通常会设置定位销孔，通过圆柱销承担横向剪切力，降低螺栓的受载负荷，延长连接结构的使用寿命。针对不同压力等级的液压系统，支架的材料可选用Q235结构钢或者45号钢，对应不同的许用应力值调整壁厚参数，高压系统场景下还需要在支架与阀块的贴合面增加减震垫片，吸收流体脉动带来的振动载荷，避免连接螺栓出现松动。
