NGW型行星正齿轮传动总成结构设计

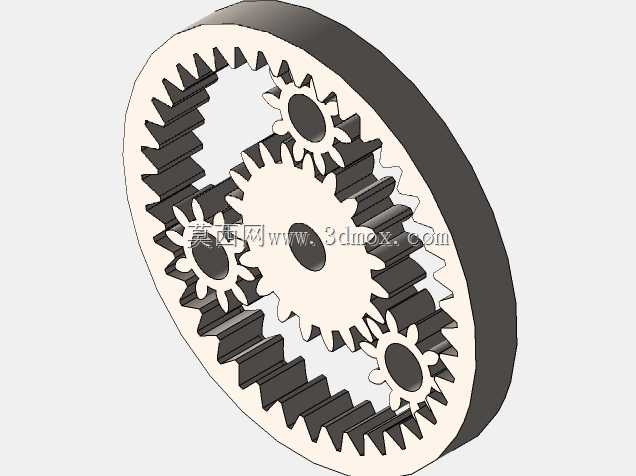

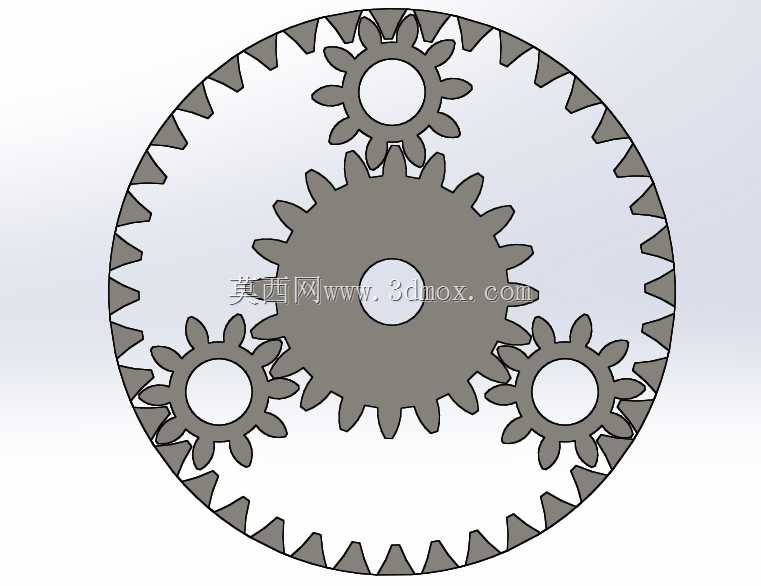

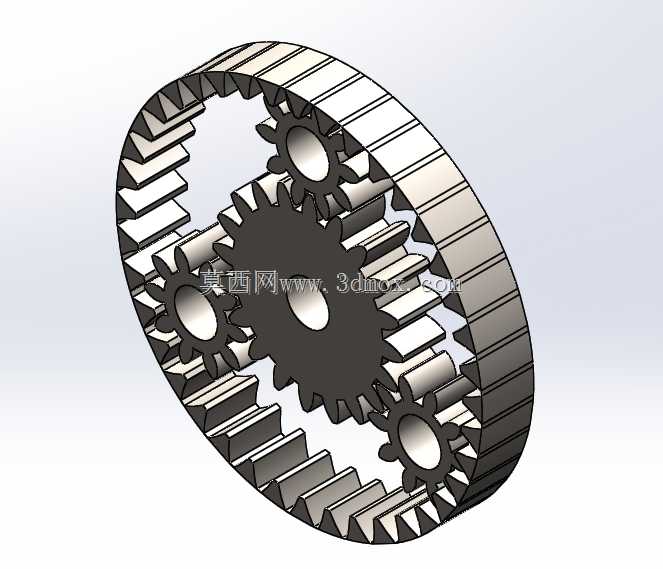

这套行星齿轮传动结构是动力传递系统中应用极为广泛的减速增扭核心组件，常见于工业伺服传动系统、新能源车辆动力单元、自动化输送设备驱动端、工程机械行走机构以及高精度机床进给传动链路中，能够在紧凑的安装空间内实现大传动比的动力转换，相比传统平行轴定轴齿轮组，在同等承载能力下体积可缩小40%以上，重量降低30%左右，非常适合对安装空间、设备自重有严格限制的传动场景。整套结构由1个居中布置的太阳轮、3个沿太阳轮周向120°均匀分布的行星轮、1个与太阳轮同轴设置的固定内齿圈共同组成正齿轮传动总成，所有轮齿均采用标准渐开线直齿齿形设计，加工工艺成熟，装配对位难度低，传动过程中无轴向分力，对支撑轴承的轴向载荷要求更低，日常维护成本低廉。设计过程中首先围绕额定输入扭矩、目标传动比确定各轮的模数与齿数匹配关系，太阳轮作为动力输入端，与输入轴通过键连接实现周向固定，3个行星轮通过滚针轴承安装在行星架的定位销轴上，既可以围绕自身销轴自转，也可以跟随行星架围绕太阳轮轴线公转，内齿圈作为固定件与设备壳体刚性连接，动力输入后太阳轮驱动各行星轮沿内齿圈啮合滚动，最终通过行星架将减速后的大扭矩动力输出，实现动力的分流传递，每个行星轮仅承担总载荷的三分之一，单齿受力更小，整体承载能力与抗冲击性能远优于同规格的定轴齿轮组。外形设计上整体为同轴圆柱式结构，外轮廓以内齿圈的外圆柱面为安装基准面，轴向尺寸紧凑，输入端与输出端保持同轴心布置，安装时无需额外调整轴系平行度，仅需要将内齿圈外圈与设备壳体的定位止口配合锁紧，分别连接输入轴与输出轴即可完成装配，安装边界规整，能够直接嵌入各类设备的动力腔体内，不需要预留额外的齿轮啮合避让空间。轮齿啮合侧隙按照中等精度传动要求设计，既可以保证传动过程中不会出现卡滞、顶齿问题，也能将回程误差控制在合理范围内，满足绝大多数工业传动场景的精度要求，齿面设计有均匀的啮合接触面，运行过程中载荷分布均匀，磨损速率低，整体运行噪音小，传动效率可达97%以上，可适配连续长时间运转的工业工况。
