十英寸四通法兰式手动截止阀结构设计

在多支路流体输送的工业管路系统中，常规两通阀门往往需要多件组合才能实现流向切换与通断控制，不仅会增加管路的连接节点，提升泄漏风险，也会挤占更多安装空间，这类场景下，集成多通路的一体式阀体能大幅简化管路布局。这款10英寸规格的四通手动阀，主要面向中低压工况下的水、油品、弱腐蚀性介质的流向切换与截流控制，常见应用在市政给排水的分支管路、化工车间的介质循环回路、中小型换热机组的管路切换单元，也可用于船舶管路系统的多通路介质管控，适配公称压力150LB级别的法兰管路，能满足多数常规工业场景的耐压与密封要求。

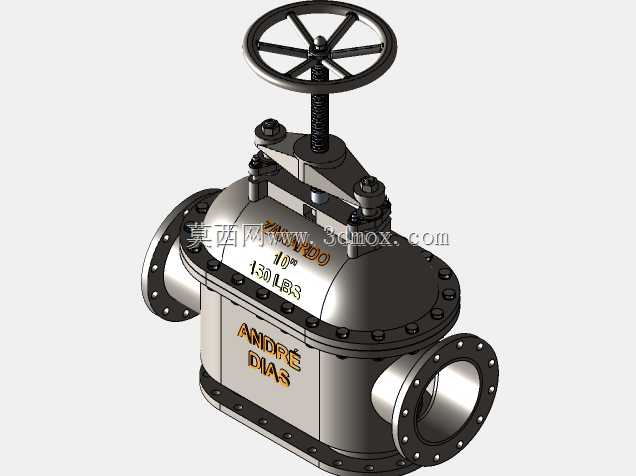

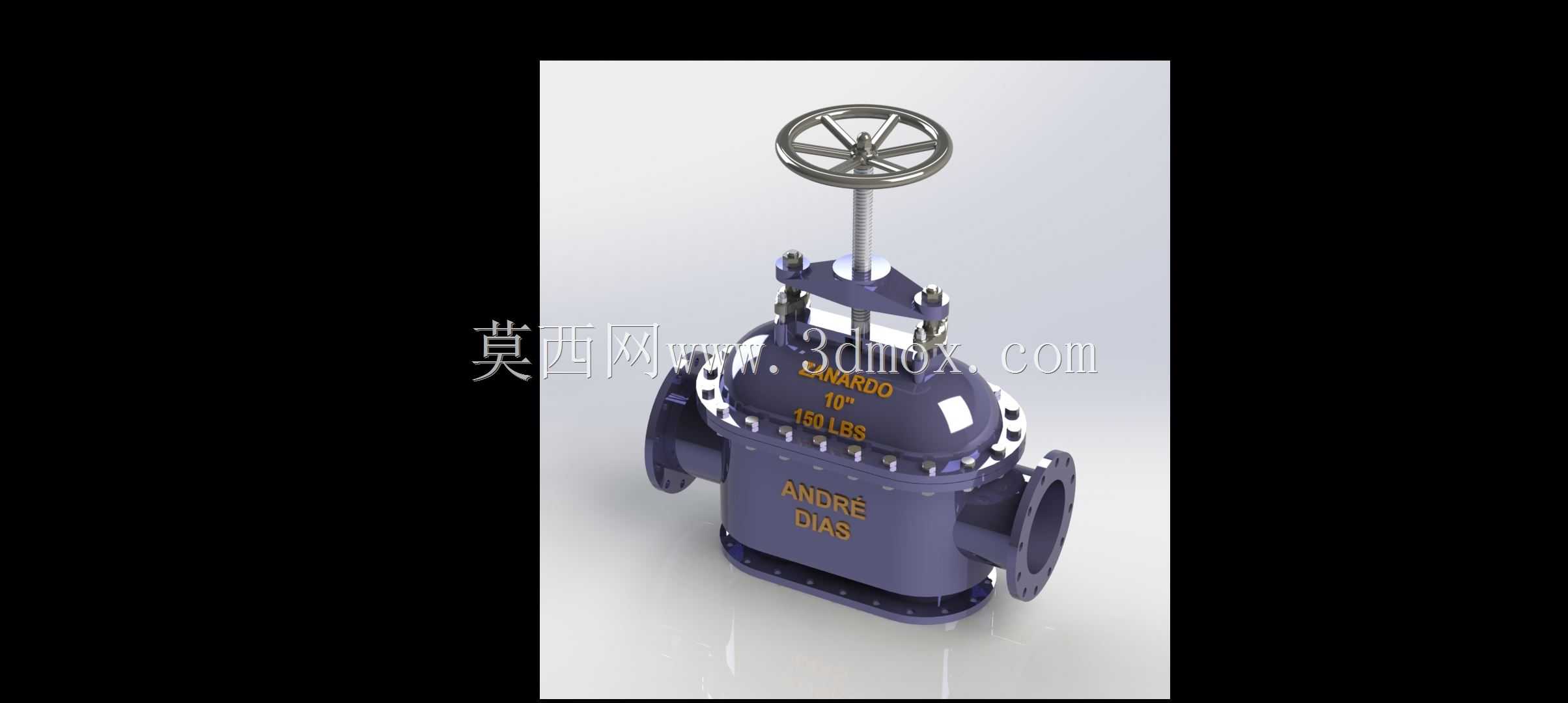

从结构设计逻辑来看，这款阀采用手轮驱动的明杆结构，手轮轮辐做了镂空减重设计，既保证操作时的施力力矩足够，也能降低整体上部结构的重量，阀杆通过梯形螺纹与阀盖支架配合，转动手轮时阀杆带动内部启闭件做垂直升降运动，实现通路的通断与开度调节，明杆结构的优势在于可以通过阀杆的伸出长度直观判断阀门的启闭状态，现场巡检时无需额外加装开度指示装置就能快速掌握阀门工况。阀盖与阀体之间采用法兰螺栓连接，密封面设置了适配中低压工况的密封垫片，螺栓沿阀盖法兰周向均匀排布，保证压紧力均匀分布，避免局部密封失效。阀体的三个通路（注：四通结构含一个直通通路与两个侧向分支通路）均采用标准凸面法兰连接结构，法兰端面的螺栓孔位置、密封面尺寸完全匹配对应通径的150LB法兰标准，安装时可直接与同规格管路法兰对接，无需额外制作过渡连接件，能有效降低现场安装的适配成本。

阀体的流道设计做了平滑过渡处理，介质在阀腔内转向时的流阻被尽可能降低，减少介质输送过程中的压损，避免高流速工况下阀腔内部出现紊流引发的振动与噪声。阀体下部设置了带螺栓连接的底盖结构，既方便铸造时的砂芯清理，也便于后期对阀腔内部进行检修、清理淤积杂质，无需将整个阀门从管路上拆卸下来就能完成基础维护作业。启闭件的密封面采用堆焊耐磨合金的设计，在频繁操作的工况下能保持密封面的完整性，减少因密封面冲蚀、磨损导致的内漏问题，延长阀门的整体使用寿命。阀杆穿出阀盖的位置设置了填料密封结构，通过填料压盖的螺栓调节压紧力，可在阀门长期运行出现外漏迹象时，在线压紧填料实现密封补偿，无需停机拆解阀门就能处理外漏故障，适配连续生产的工业管路运维需求。

从安装边界来看，这款阀门的三个法兰端面的中心距、手轮的最大操作高度、阀体底部的安装净空都做了适配常规管路安装空间的设计，手轮的操作高度处于成年人站立操作的舒适区间，现场操作时无需额外搭设操作平台，阀体底部预留的空间可适配管路支墩的安装，避免阀门自重长期作用在管路法兰上引发的法兰变形问题。在建模过程中，所有配合面的公差都按照机械设计手册的阀门配合公差要求做了预留，阀杆与填料函的配合间隙、阀盖与阀体的止口定位尺寸、法兰螺栓孔的位置度都符合实际加工与装配要求，模型的壁厚根据150LB压力等级的强度计算结果设置，既保证承压时的结构强度足够，也避免了不必要的材料浪费，整体重量控制在同规格阀门的合理区间内，方便现场吊装与安装作业。
