大规格手动电缆末端作业管式扳手

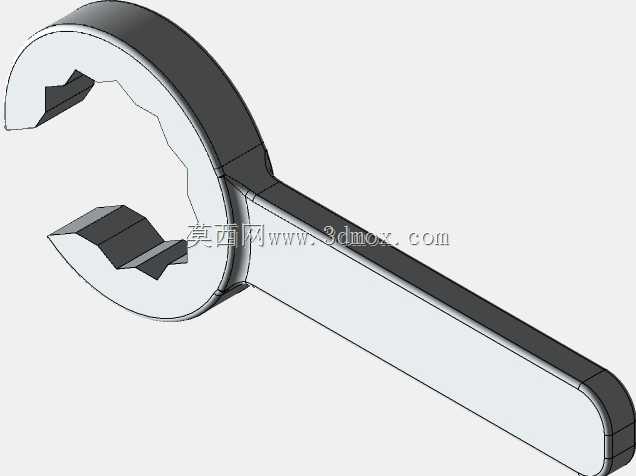

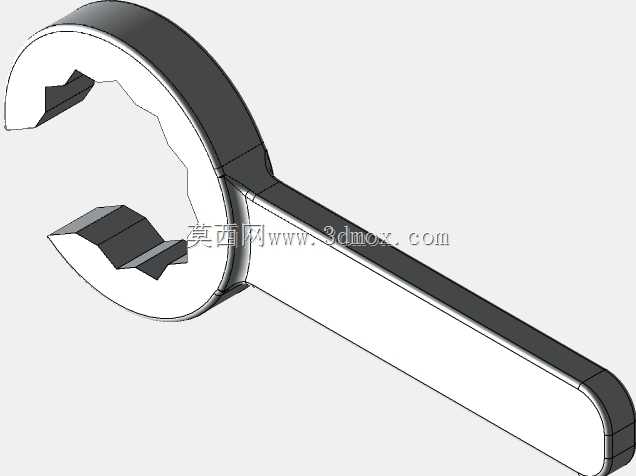

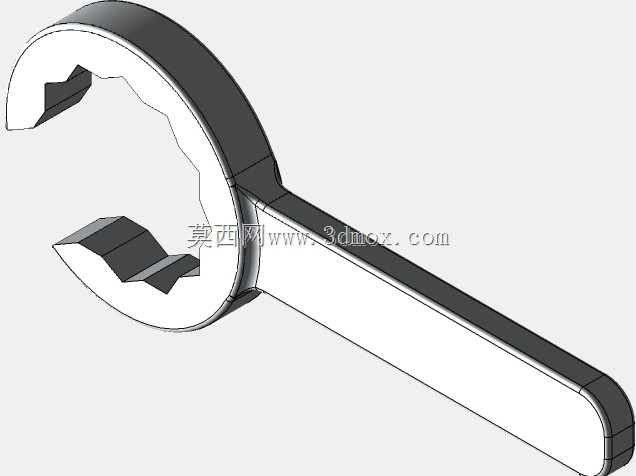

　　在电力施工、线缆布设的现场作业环节，经常会遇到电缆终端与接头螺母的紧固、拆卸需求，这类作业空间往往狭窄，常规开口扳手容易打滑，活动扳手的调节头厚度偏大无法深入线缆接头的狭小间隙，而这款大规格管式扳手正是针对这类场景做的定向结构优化。从结构设计来看，扳手头部采用开口式钩形轮廓，开口尺寸覆盖1-3/4英寸与2英寸两个常用的大规格线缆接头尺寸，开口边缘做了阶梯式咬合齿设计，齿形角度与六角螺母的棱边完全贴合，作业时不需要完全套入螺母，只要从侧面卡入即可传递扭矩，这对于电缆末端已经完成接线、无法从螺母轴向套入工具的场景来说，能大幅降低作业难度，避免拆卸已接好的线缆端子。

　　手柄部分采用长直杆式管式结构，相比实心锻造手柄，在保证整体抗扭强度的前提下，能有效降低工具自重，长时间高空作业时能减少操作人员的手部负荷，手柄的截面做了圆角过渡处理，没有尖锐棱边，握持时不会硌手，同时杆身的长度经过扭矩匹配计算，手动施加正常握力时，输出的扭矩刚好满足铜质电缆接头螺母的紧固要求，不会因为力臂过长导致扭矩过载，压裂线缆绝缘基座或者拧断接头螺纹。设计过程中，头部与手柄的连接位置做了大圆弧过渡强化，没有应力集中的直角结构，经过反复的受力仿真验证，在额定扭矩载荷下，过渡位置的应力值远低于材料的屈服强度，不会出现头部断裂的失效问题。

　　头部的咬合齿面做了加厚处理，因为大规格螺母紧固时需要的扭矩更大，齿面厚度不足容易出现崩齿问题，加厚的齿面能分散接触应力，延长工具的使用寿命。从安装边界与使用限制来看，这款扳手仅适用于手动作业场景，严禁在手柄上加装延长套管或者用锤击手柄的方式施加额外扭矩，管式手柄的壁厚是按照手动受力设计的，额外加力会导致手柄弯曲变形甚至断裂。扳手头部的厚度控制在8mm以内，能够深入大部分电缆终端接头的安装间隙，不需要额外调整周边的线缆排布就能完成作业，相比同规格的梅花扳手，不需要轴向套入的特性让它在密集排布的线缆端子排上作业时，不会干扰相邻的已接线端子。

　　在实际的现场使用中，这类扳手还可以适配给排水管路、小型液压管路的大规格螺母拆装作业，尤其是在管路贴近墙面、设备壳体的位置，普通扳手没有足够的摆动空间来完成套入动作，侧面卡入的开口设计能在极小的摆动角度下完成螺母的拧动，每次卡入后只需要15到30度的转动角度就能重新卡位，适合空间受限的安装检修场景。建模过程中，对头部的开口轮廓做了公差匹配设计，开口尺寸比对应规格的螺母对边尺寸大0.2到0.3mm，既保证能够顺利卡入螺母，又不会因为间隙过大导致棱边磨损，齿形的咬合角度经过反复调整，卡入后受力方向指向螺母中心，作业时不会出现滑脱飞出的安全隐患。手柄的末端做了微幅的加宽处理，握持时手掌的受力面积更大，施加推力或者拉力时不会出现压手的问题，整体表面没有多余的装饰结构，所有棱边都做了倒钝处理，避免搬运和使用过程中划伤操作人员。
