硬质泡沫背衬射击靶安装框架结构

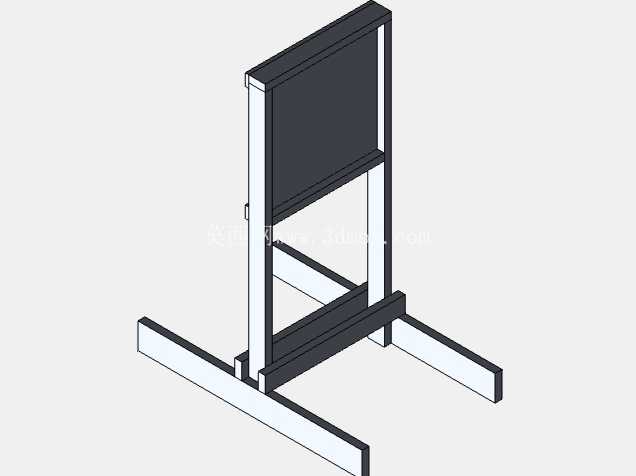

　　日常射击训练场景中，靶标固定结构的稳定性、靶材更换便捷性直接影响训练开展效率，这款带硬质泡沫背衬的靶标安装框架，正是针对民用射击练习、小型靶场日常训练的实际需求设计的支撑结构。从结构布局来看，整体采用落地式H型底脚设计，两根平行的横向底梁向前后方向延伸足够长度，配合垂直方向的两根主立柱形成稳定的支撑基底，无需额外打膨胀螺栓固定在地面，就可以在平整的水泥地、夯实泥土地、室内训练地坪上保持稳定，即便承受常规口径弹丸的冲击力，也不会出现框架侧翻、移位的问题，底梁的长度经过反复校核，既保证支撑力矩足够抵消弹丸冲击带来的倾覆力矩，又不会占用过多的靶道横向空间，避免相邻靶位的训练互相干扰。

　　主立柱之间的上部区域是靶板安装位，框架内侧预留了硬质泡沫背衬的安装卡槽，泡沫背衬的作用一方面是承接穿透靶纸的弹丸，避免弹丸直接击穿靶板后反弹造成安全隐患，另一方面软质的泡沫材质可以减少弹丸跳弹概率，同时也能固定靶纸的安装平面，让靶纸保持平整无褶皱，保证瞄准射击时的靶面清晰度。靶纸的固定没有采用复杂的夹具结构，而是设计了适配木质牙签的固定孔位，训练人员更换靶纸时，只需要用普通木质牙签穿过靶纸边角，插入泡沫背衬对应的预留孔位即可完成固定，不需要额外准备金属夹、图钉等配件，即便牙签在使用中折断，残留在泡沫内的部分也不会影响后续固定，更换成本几乎可以忽略，非常适合高频次的日常训练使用。

　　从安装边界来看，框架的整体高度适配常规站姿射击、跪姿射击的靶标高度要求，安装完成后靶心位置距离地面的高度符合民用射击训练的通用规范，不需要额外垫高或者裁切结构。主立柱与底脚之间采用插接式的连接结构，不需要焊接或者复杂的紧固件连接，日常存储、转运时可以快速拆解为几个平直的杆件，堆叠后占用空间极小，适合户外临时靶场快速搭建、转场使用，拆解后没有突出的尖锐结构，运输过程中不会剐蹭其他器材。框架的主体受力杆件采用矩形截面型材制作，截面尺寸经过受力验算，在承受持续弹丸冲击、户外轻微风力载荷的情况下，杆件的形变量控制在允许范围内，不会因为长期使用出现立柱弯曲、靶面倾斜的问题。

　　泡沫背衬的厚度经过匹配设计，既可以有效阻滞常规小口径弹丸，又不会因为过厚导致整体重量过大，单人就可以完成整个框架的搬运、架设、靶纸更换全流程操作，不需要额外辅助人员。在实际使用场景中，这类框架既可以用于室内休闲射击场馆的固定靶位配置，也可以用于户外拓展训练的临时靶场搭建，还能作为个人射击爱好者的私人练习器材使用，结构没有复杂的传动、调节部件，日常维护只需要检查杆件连接是否松动、泡沫背衬的损耗情况即可，当泡沫背衬被弹丸击中到一定次数、固定能力下降时，只需要更换对应尺寸的泡沫板材即可，不需要整体更换框架，大幅降低了长期使用成本。框架的靶面安装区域尺寸适配标准通用靶纸规格，不需要对常规商用靶纸进行裁切就可以直接安装固定，省去了训练前的靶纸预处理环节。在设计过程中，特意规避了突出的金属紧固件在靶面区域的布置，所有连接紧固件都设置在框架的侧边以及背部区域，避免弹丸击中金属部件产生跳弹，提升训练过程的安全性。底脚的底部没有设计尖锐的支脚，而是采用平直的型材端面接触地面，不会对室内地坪、户外草坪造成过度的压损，在室内场馆使用时也不会刮伤地板表面。
