地下停车场用防水220V翻盖插座盒

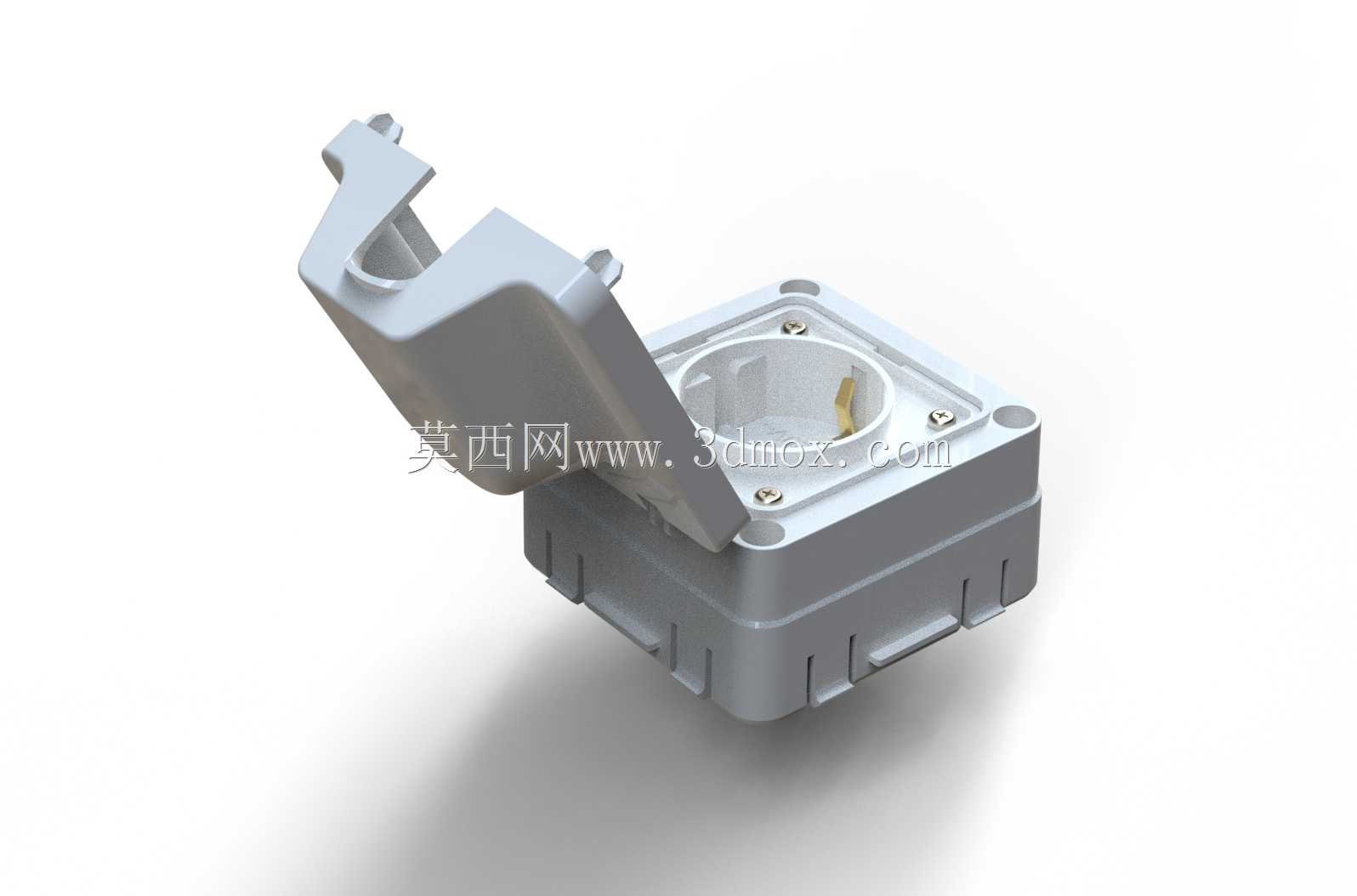

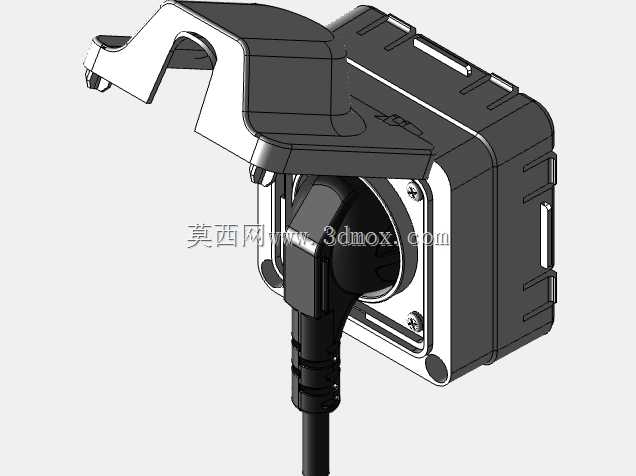

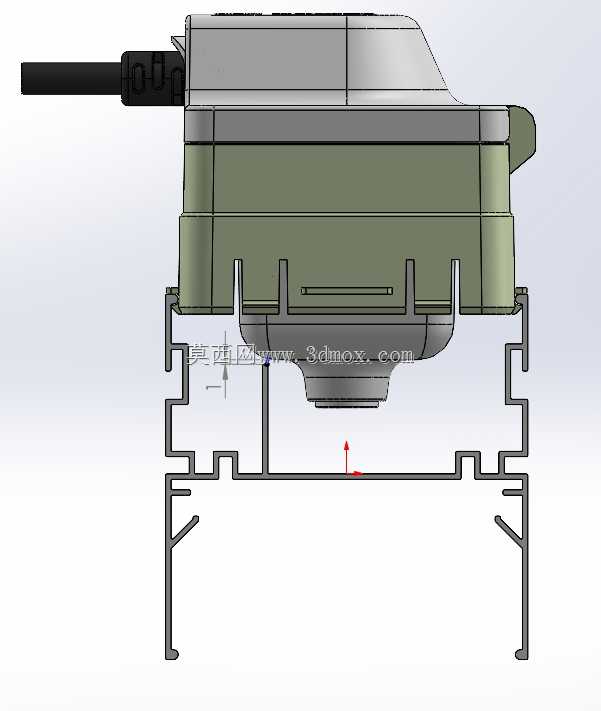

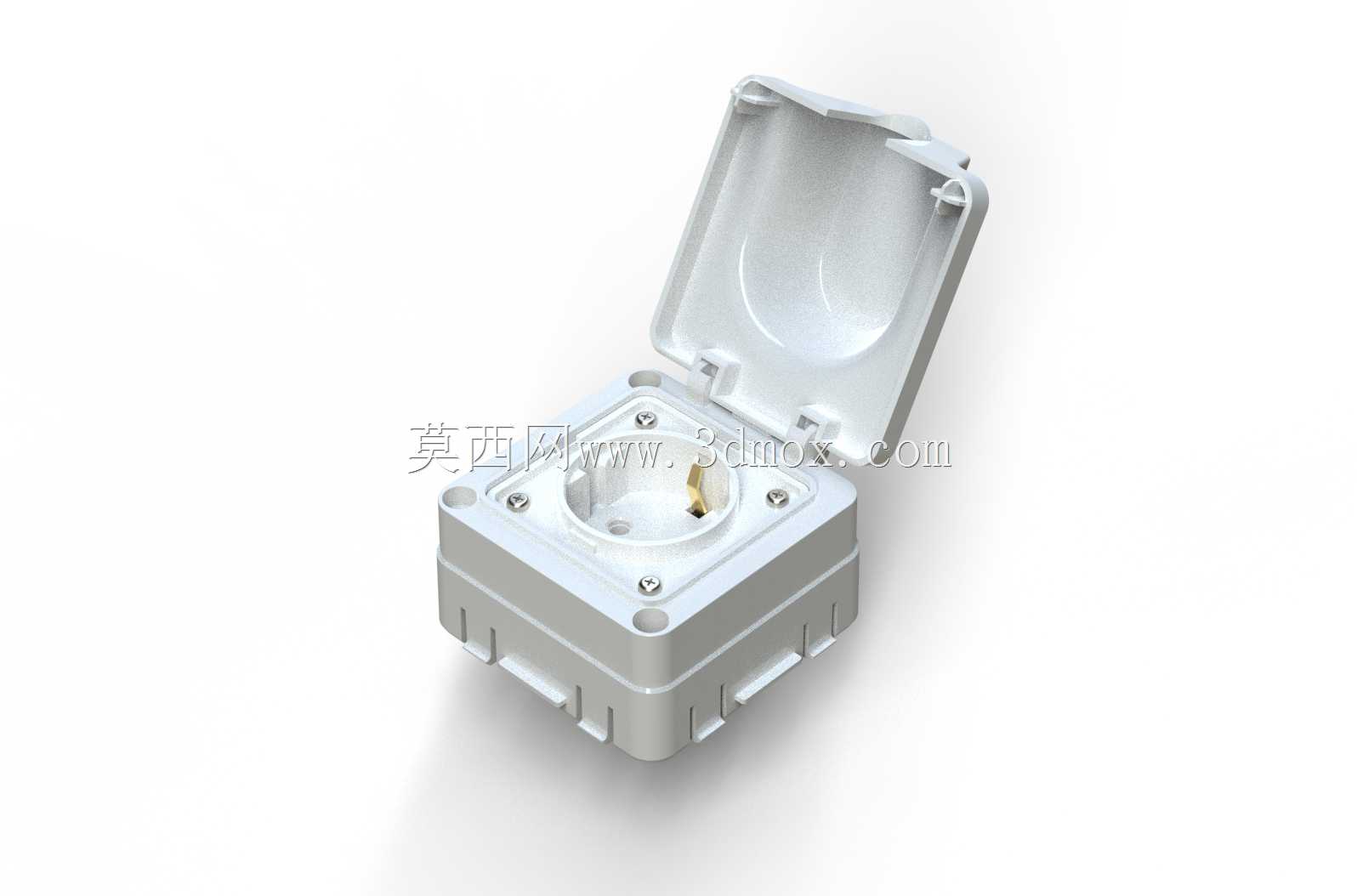

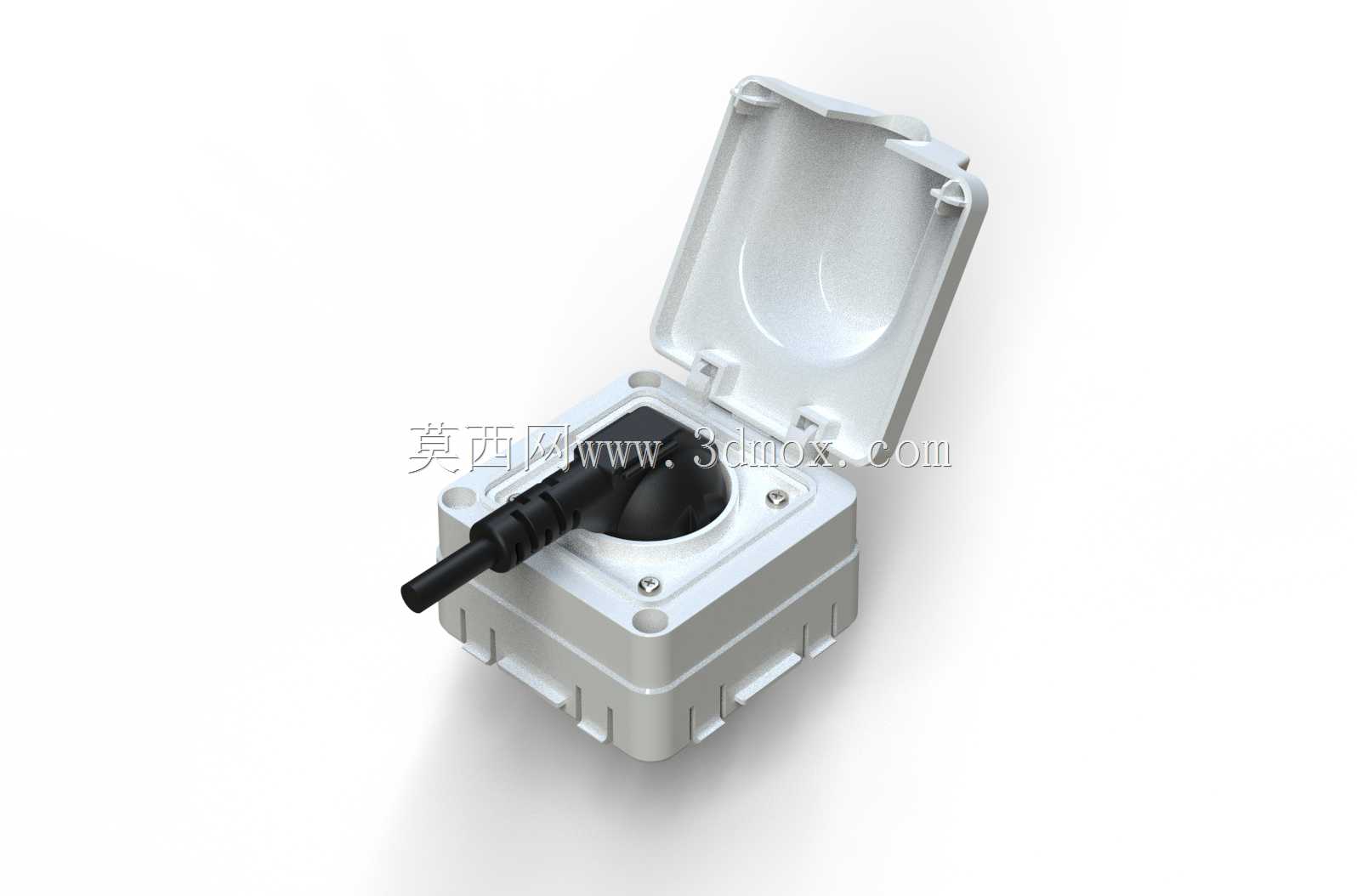

　　做地下停车场机电配套设计快八年，这类带翻盖防护的220V插座盒是我建模库里调整次数最多的构件之一，毕竟地下空间常年高湿、多扬尘，偶尔还有地面冲洗的积水溅落，普通明装插座用不了半年就会出现触点氧化、接触不良的问题，严重的时候甚至会引发短路跳闸，影响停车场的运维作业供电。这次建模的这款插座盒，首先把安装边界卡得很死，80x80mm的方形底座刚好适配停车场铝模浇筑墙面的预留安装位，不用额外扩孔或者补打固定点，底座四周做了嵌入式的螺丝沉台，固定后螺丝头不会突出盒体表面，既避免了过往车辆或者运维推车剐蹭到螺丝造成松动，也能减少积灰积水在螺丝位置的残留。翻盖的铰接结构我特意做了阻尼限位，翻开后最大角度能停在110度左右，插插头的时候不用一直用手掀开上盖，插好之后把盖体压下，盖沿和盒体之间的一圈密封胶条刚好完全贴合，能达到IP65级别的防护效果，哪怕是冲洗地面的时候水柱直接冲到盒体位置，也不会有水汽渗入内部的接线端子。盒体内部的空间预留也做了优化，除了能容纳标准的10A三孔插座模块之外，还留了足够的接线余量空间，现场穿线的时候不用硬掰电线，2.5平方的BV线弯成接线弧度后不会挤压到插座模块的引脚，避免长期受力导致的引脚脱焊。

　　出线口做了带橡胶密封圈的格兰头结构，适配常规的户外电源线径，电源线穿入后拧紧格兰头就能抱紧线皮，既可以防止拉扯电源线的时候把内部接线扯松，也能顺着出线口的位置把线缆导向下方，避免线缆弯折角度过大造成线皮破损。之前做项目的时候遇到过不少现场安装的问题，比如有些插座盒的翻盖和盒体之间没有做防脱卡扣，车辆经过带起的气流或者震动会把盖子弹开，时间长了铰接轴就会断裂，这次建模的时候在盖体和盒体的结合处加了两个嵌入式的弹性卡扣，盖合的时候会有明显的到位触感，正常的震动不会让盖体意外弹开，需要打开的时候只要用指甲扣住盖体下方的抠手位就能轻松掀开，不用额外借助工具。

　　盒体的外壳材质我在建模的时候特意做了壁厚均匀的加强筋设计，外壁厚度控制在2.5mm，内部每隔10mm就有一道纵向加强筋，既可以减少注塑成型的时候出现缩痕的概率，也能提升盒体的抗冲击能力，哪怕是运维的时候工具不小心砸到盒体表面，也不会出现开裂的情况。安装孔的位置做了长圆孔设计，现场安装的时候如果墙面预留的固定点位有几毫米的偏差，不用重新打孔，稍微调整盒体位置就能对准螺丝孔，降低现场施工的难度。插座模块的固定位做了通用的卡槽设计，除了常规的三孔插座之外，也能兼容同尺寸的五孔插座或者带USB模块的插座，后期如果有功能升级的需求，不用更换整个盒体，只要拆开翻盖更换内部的模块就行，能减少后期运维的更换成本。

　　之前在地下停车场的运维通道里装过一批同类型的插座，主要是给清洁设备、临时检修工具供电，之前用的普通插座不到一年就坏了三分之一，换成这种带密封翻盖的插座盒之后，用了三年多只有两个因为被重物砸坏更换，其余的都能正常使用，触点氧化的问题基本没有出现。建模的时候我也特意把铰接轴的位置做了可拆卸的结构设计，如果翻盖长期使用出现阻尼失效或者断裂的情况，不用把整个底座从墙上拆下来，只要把铰接轴的限位卡销取下来就能更换新的翻盖，维护的时候不用重新接线，能节省不少维护的时间。盒体底部还做了两个细小的透水孔，万一有少量水汽渗入盒体内部，能顺着透水孔流出去，不会积在盒底浸泡接线端子，避免长期积水导致的绝缘性能下降。整个盒体的边角都做了R3的圆角处理，没有尖锐的棱角，安装在通道墙面的时候不会刮蹭到过往的人员或者物品，外观也更规整，和铝模墙面的贴合度很好，不会有突出的棱角影响整体的美观度。
