3R设备定位固定工装夹块结构

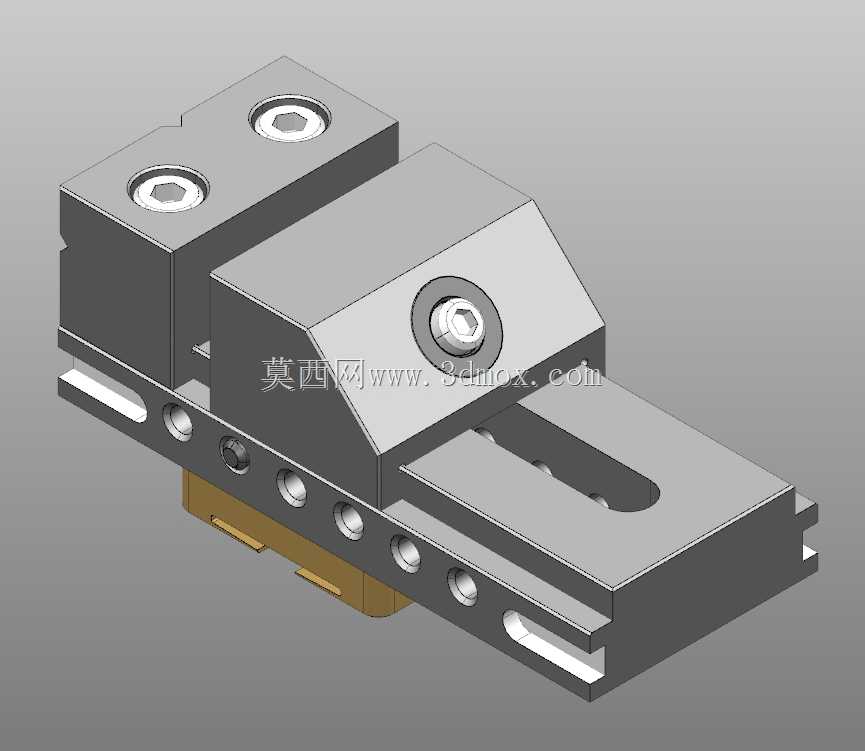

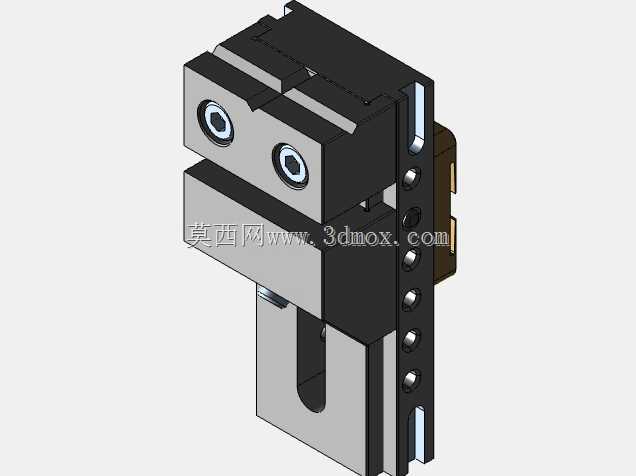

　　这款夹固结构主要面向3R定位系统的配套装夹场景，在精密加工、工装快换领域有着较高的适配性，日常多用于线切割、电火花成型加工工位的工件基准固定，也可适配小型自动化装配工位的工件快速定位装夹，能有效减少重复装夹带来的基准偏移误差，提升工位换型的效率。从结构功能来看，主体采用分体式组合设计，底座部分设置了通长的腰型调节槽，可适配安装基面一定范围内的位置调整需求，无需重新打孔就能完成夹块的横向位置微调，适配不同尺寸规格的被固定件装夹。

　　上部的压合模块通过内六角锁紧螺钉提供压持力，螺钉的安装位置做了沉孔处理，避免锁紧后螺钉头部突出干涉周边部件运动，压合面做了小角度的斜度设计，锁紧过程中会同时产生向下的压持力和向定位基准侧的推紧力，保证被固定件能紧密贴合3R装置的定位基准面，不会出现装夹翘起的间隙问题。夹块的侧部等距设置了多个定位销孔，可配合圆柱销完成相邻夹块的拼接组合，拓展装夹宽度，满足多工位并排装夹的使用需求，底部设置了与安装导轨匹配的卡槽结构，安装时可直接卡入标准导轨的安装基面，卡槽侧面预留了紧定螺钉的安装位，位置调整完成后可通过紧定螺钉完成夹块与导轨的锁止固定，避免加工过程中受切削力影响出现位置窜动。

　　设计过程中优先考虑了装夹的刚性与操作便捷性的平衡，整体结构没有冗余的复杂部件，所有锁紧操作都可通过标准内六角扳手完成，无需特殊定制工具，日常维护时仅需定期清理滑动面的切屑与杂物即可，不需要复杂的保养流程。安装边界方面，夹块的整体高度控制在较低的区间，不会过多占用Z轴的加工行程，适配小型精密加工设备的行程范围，底座的安装槽宽度适配行业通用的3R系统安装基板尺寸，腰型槽的调节行程覆盖了同类型小型工件的常规装夹尺寸范围，压合模块的最大开口量可满足常规厚度工件的装夹需求，压合面的粗糙度做了控制，既保证足够的摩擦力避免工件打滑，又不会压伤工件的基准表面。

　　在实际使用场景中，这类夹块常配合3R定位基准座使用，完成电极、小型精密零件的快速换装，换装时仅需松开上部的锁紧螺钉即可取下工件，新工件放置到位后锁紧螺钉就能完成装夹，重复定位精度可满足精密加工的公差要求，相比通用平口钳装夹，这类专用夹块的占用空间更小，可在同一基板上布置更多装夹工位，提升设备的批量加工效率。结构的受力路径经过优化，锁紧力从螺钉传递到压块后，直接作用在工件与底座支撑面上，没有多余的力传导路径，长期使用不会出现结构变形导致的精度损失，所有棱角位置都做了小倒角处理，避免安装操作时划伤操作人员，同时也减少了应力集中的风险，提升部件的使用寿命。
