多向折弯异形冲压钣金安装固定支架

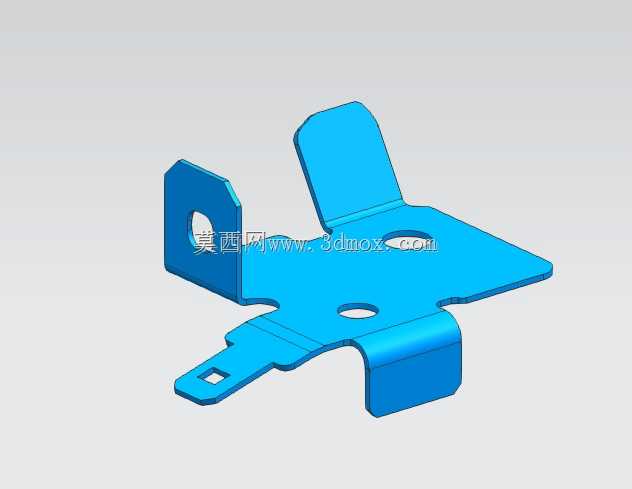

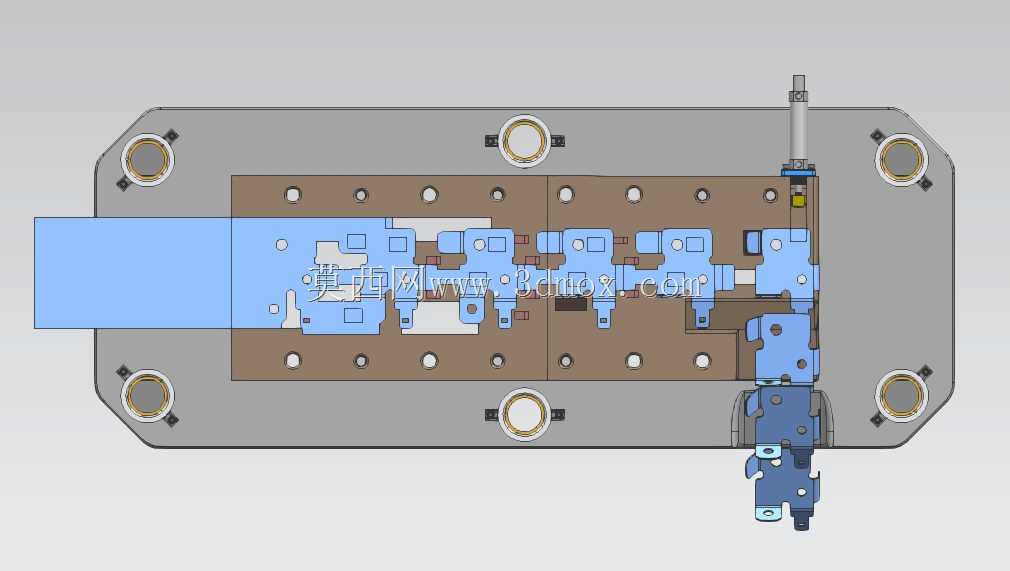

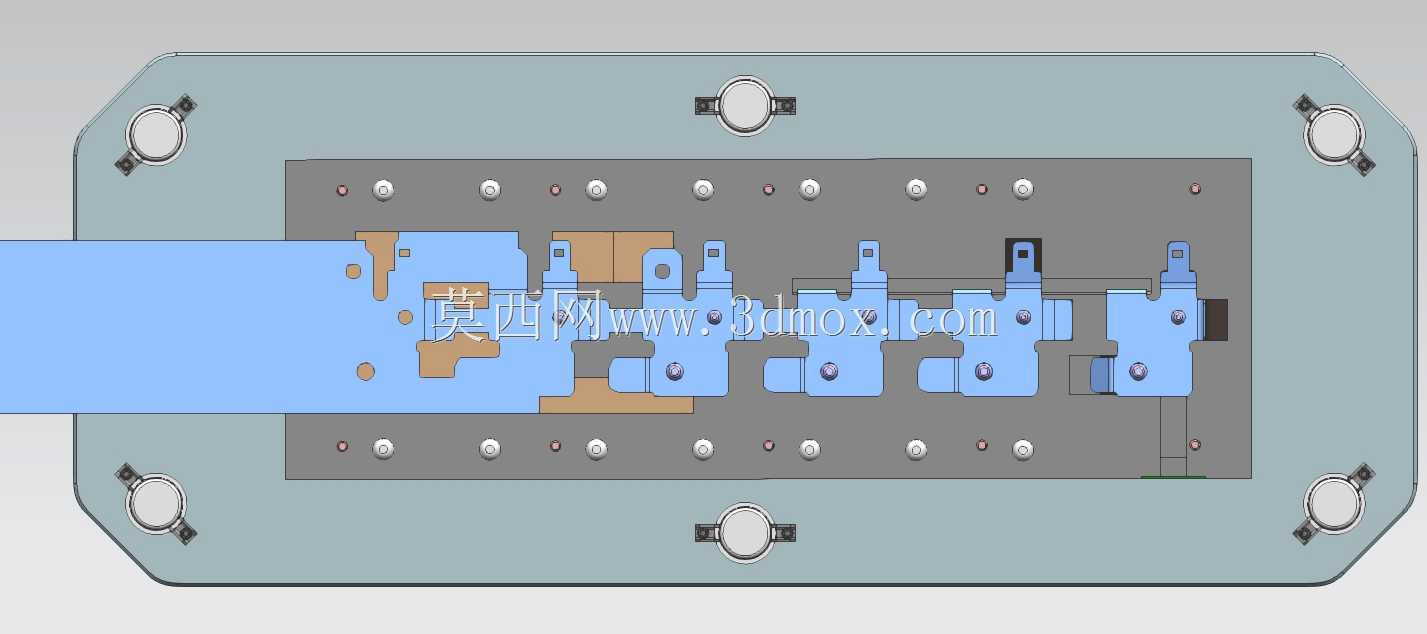

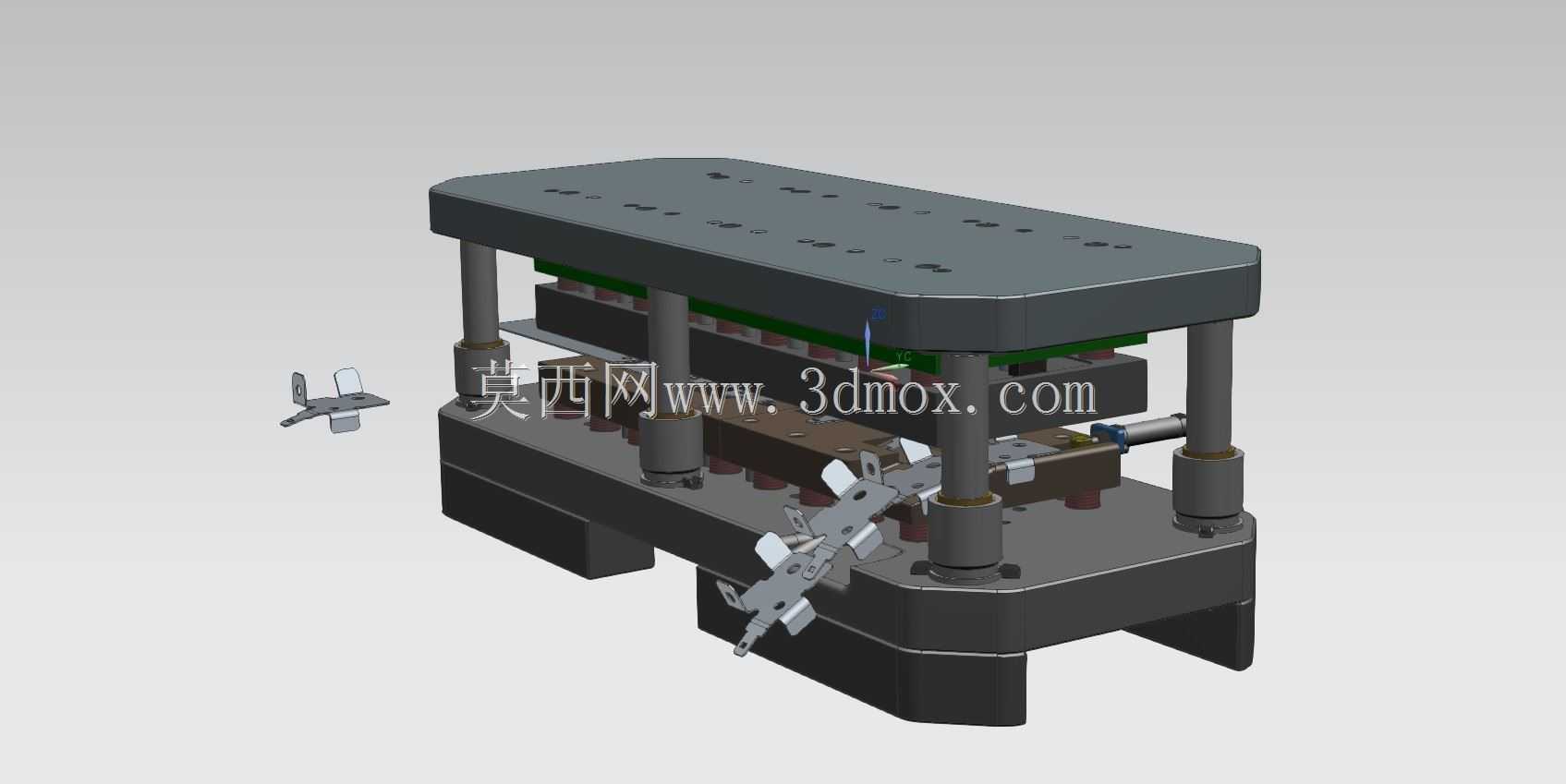

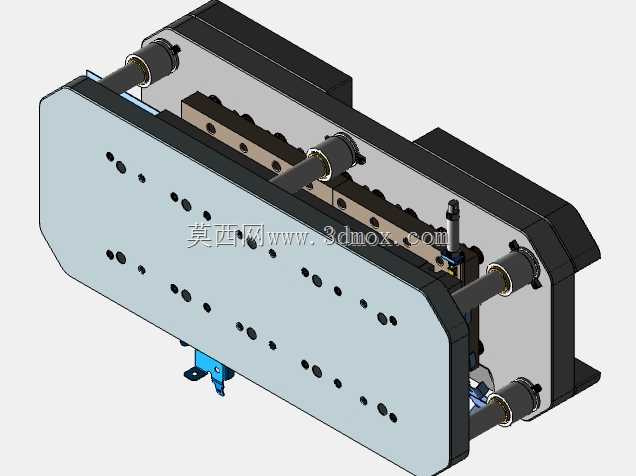

　　这类多向折弯的异形钣金支架，常见于低压电气柜内部走线固定、小型机电设备的线束限位、民用电器内部元器件承托场景，也会在小型自动化设备的辅助定位工位作为配套连接件使用，区别于标准角码的固定形态，它的多段折弯结构是为了适配狭小安装空间内的多维度固定需求，不需要额外搭配垫块调整安装高度，自身的折弯段就可以抵消安装面的高度差，减少装配时的零件数量。从结构设计逻辑来看，主体平板段作为核心承力面，预留的三个不同孔径的圆孔，分别对应不同规格的紧固件安装需求，其中靠近大折弯立板的圆孔用于主固定点锁紧，承受支架整体的拉拔载荷，平板中段的圆孔用于配套固定的元器件定位，避免安装后出现横向窜动，末端延伸的带方孔小舌片，是专门为线束扎带固定预留的穿装位，不需要额外在支架上焊接扎带座，直接将扎带穿过方孔即可固定线束，减少后续焊接工序带来的变形风险。

　　三个不同方向的折弯段各自承担不同功能，向上翻起的大弧度折弯立板，主要用于侧面抵靠安装基准面，抵消支架受到的侧向冲击力，立板上预留的圆孔可以穿装侧锁螺丝，实现两个垂直方向的锁紧固定，避免长期受振动后出现支架转动偏移；向下弯折的盒型折弯段，是为了垫高平板主体的安装高度，避开安装面上的凸起焊点或者加强筋，不需要额外加工沉台就能保证平板安装后的平面度，这个折弯段的圆角半径是按照常规冲压折弯的最小合理半径设计的，既不会因为圆角过小导致折弯处出现应力开裂，也不会因为圆角过大占用过多的安装空间。

　　末端延伸的窄长折弯段，除了预留扎带方孔之外，还可以作为小型传感器的触发挡片使用，在一些需要位置检测的工位，这个延伸段可以直接触发槽型光电开关，不需要额外安装触发片，进一步压缩装配的零件成本。从安装边界来看，主体平板的外轮廓做了多段切边处理，所有边角都预留了小的倒角，避免安装时划伤操作人员或者配套的线束外皮，整体的安装占用空间在长宽方向都控制得比较紧凑，垂直方向的高度由下折弯段的高度决定，不会超出常规小型安装位的空间限制，所有折弯边的垂直度公差按照冲压件的常规IT12级精度控制，能够满足普通民用机电、电气柜内部的安装精度要求，不需要后续额外的校形工序。

　　设计时特意将所有的安装孔位都避开了折弯线位置，避免孔位因为折弯拉伸出现变形，导致紧固件无法正常穿装，不同折弯段的折弯角度都做了轻微的回弹补偿，按照常规冷轧钢板冲压的回弹量预留了0.5度到1度的补偿角，保证冲压成型后折弯角度符合设计要求，不需要后续人工调整角度。这类支架一般采用1.2mm到1.5mm厚度的冷轧钢板冲压成型，表面可以根据使用场景做镀锌或者喷塑处理，在普通室内环境下有足够的防锈能力，承力能力可以满足固定小型元器件、线束的载荷需求，不会因为常规的振动出现变形或者断裂。在实际装配过程中，这个支架可以先通过主固定孔预紧在安装基准面上，再通过侧立板的孔位调整角度，确认位置准确后再锁紧所有紧固件，安装容错率比单孔固定的支架更高，即使安装面存在小的平面度误差，自身的钣金弹性也可以抵消一部分误差，不会出现安装后应力集中导致的断裂问题。
