便携式户外露营柴火炉具结构设计

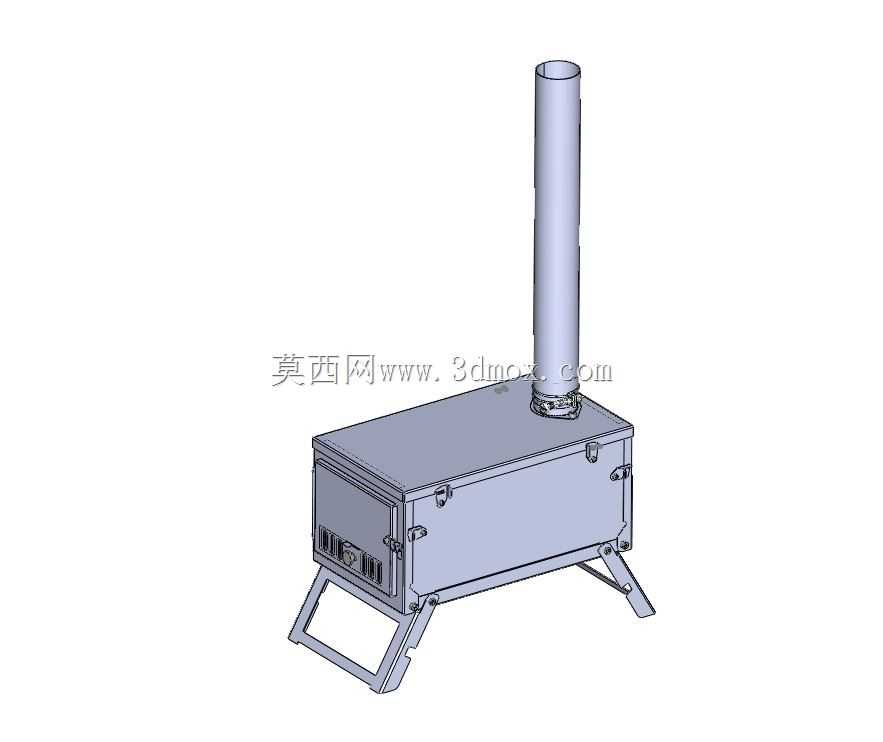

这款便携柴火炉的三维结构设计，核心围绕户外轻量化露营、短途野外作业的临时取暖与炊事需求展开，区别于传统固定式燃煤炉具，整体结构完全围绕便携拆装、快速部署的使用逻辑搭建。从实际应用场景来看，这类炉具主要服务于无外接电源、无固定炊事设施的野外环境，既可以满足户外爱好者露营时的烹饪需求，也能为低温环境下的临时驻点提供辐射取暖热源，相比气炉、油炉等便携炉具，它可以直接取用野外的枯枝、碎木等固体生物质燃料，无需额外携带专用燃料，大幅降低长距离户外出行的负重压力。

从功能特性上看，炉体整体采用箱式封闭燃烧结构，顶部为平整的金属承托面，可直接放置锅具、烧水壶等炊事器具，燃烧产生的热量通过金属炉壁传导至顶面，能够满足煎炒、炖煮、烧水等多种炊事需求；侧面预留的通风调节结构，可以通过开合度调整控制进风量，进而调节燃烧效率与火力大小，避免燃料燃烧不充分产生大量浓烟。顶部伸出的直立式烟囱结构，能够将燃烧产生的烟气直接导向高处排放，避免烟气四散影响驻点区域的使用体验，同时烟囱与炉体采用插接式连接，拆卸后可直接收纳进炉体内部空腔，无需额外占用收纳空间。

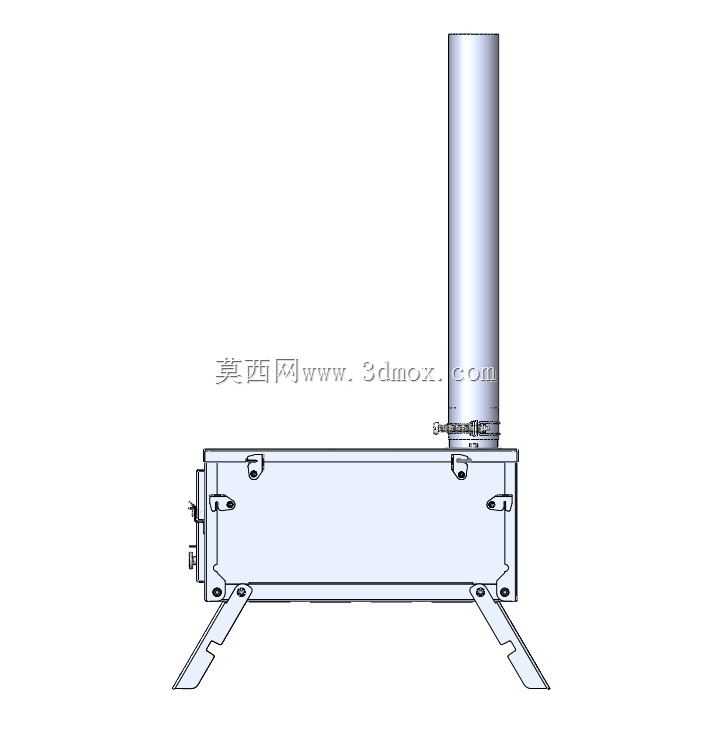

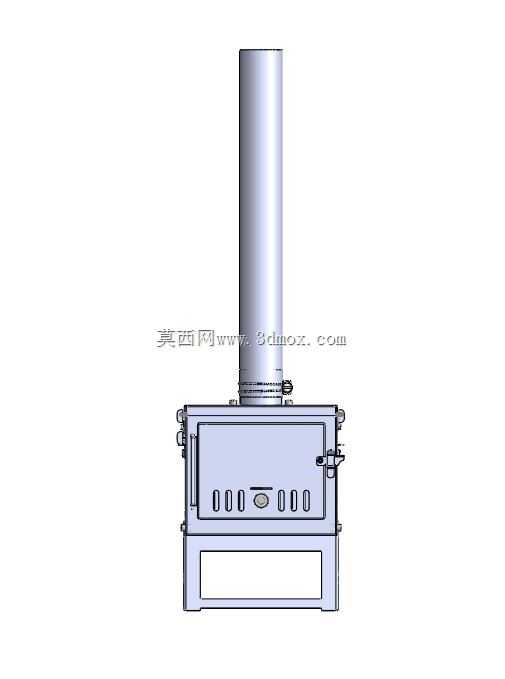

设计思路上，整个炉体采用薄钢板折弯拼接的结构形式，尽可能降低整体自重，同时保证结构强度满足燃烧承重需求；炉体底部的支撑腿采用折叠式铰接结构，展开后能够形成稳定的三角支撑结构，适配不平整的野外地面，收起后可完全贴合炉体侧壁，缩小整体收纳体积；炉体侧面设置的抽拉式提手结构，既可以在炉体冷却后作为搬运提手使用，也可以在燃烧过程中作为炉门的操作把手，避免直接接触高温炉体造成烫伤。炉体正面预留的燃料添加口，采用可开合的炉门结构，关闭时能够形成封闭的燃烧腔，提升燃烧热效率，打开时可以直接添加燃料，同时观察内部燃烧状态。

从安装边界与尺寸设计来看，炉体主体的长宽尺寸控制在400mm×250mm范围内，收纳状态下整体高度不超过200mm，能够轻松放入常规露营背包的侧袋或者车载储物箱的边角位置；展开支撑腿后整体高度约为300mm，符合站立操作炊事的舒适高度，不需要额外垫高即可使用；烟囱采用分段式插接结构，单段长度300mm，组装后总高度可达800mm，能够保证烟气排放高度高于人体坐姿时的呼吸区域，避免烟气倒灌。所有铰接位置均采用可拆卸的销轴连接，长期使用出现磨损后可以快速更换销轴，不需要整体更换炉体结构；炉体所有钣金边缘均做了折边钝化处理，避免安装、收纳过程中划伤操作人员。

在结构细节处理上，炉体底部预留了落灰腔结构，燃烧产生的灰烬会直接落入下方的抽拉式灰斗中，使用结束后可以直接抽出灰斗清理灰烬，不需要翻转炉体，大幅降低使用后的清理难度；炉体与烟囱的连接位置设置了锥形定位止口，插接后能够保证烟囱的垂直度，避免使用过程中烟囱倾斜脱落；支撑腿的铰接位置设置了限位卡点，展开后能够自动锁止支撑角度，不需要额外的固定结构即可保证支撑稳定性，收起时只需要轻轻扳动即可解锁，操作十分便捷。整体结构没有复杂的传动部件与易损件，所有钣金部件均采用耐高温的金属材质，能够承受长期高温燃烧的工况，同时具备较好的抗锈蚀能力，适应野外潮湿的使用环境。
