带张紧调节机构的主皮带清扫刮板装置

在散料输送作业场景里，皮带返程段带料是长期困扰运维人员的常见问题——不管是矿山的矿石输送、电厂的输煤栈桥、还是建材厂的砂石骨料转运线，粘附在皮带工作面的物料如果不在进入返程托辊组前被清理干净，会持续卡入托辊与皮带的间隙，造成托辊轴承进灰卡涩、皮带表面局部磨损加剧，严重时还会因为物料在滚筒处堆积导致皮带跑偏、撒料，甚至划伤皮带覆盖层，大幅缩短输送系统的整体运维周期。这套主皮带刮板装置，就是专门针对皮带机头部滚筒卸料后的返程起始位置设计的一级清扫构件，承担着绝大部分粘附物料的剥离作业。

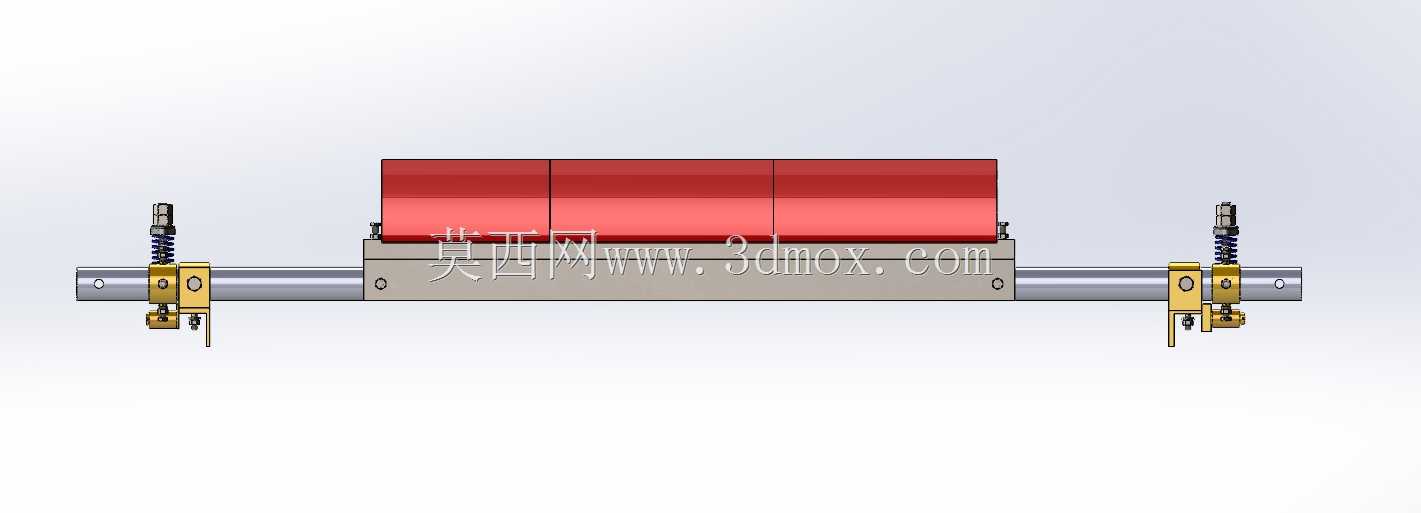

从实际使用的工况适配来看，这套装置的安装位置固定在头部滚筒卸料点下方、皮带刚离开滚筒包角的位置，这个位置的皮带张力相对稳定，且物料刚完成卸料还处于松散粘附状态，清扫效率最高。装置的核心清扫部件是长条形的耐磨刮板刃口，采用分段式的红色耐磨聚氨酯材质，这种材质的硬度控制在邵氏A85-90区间，既能够保证刃口贴合皮带表面时有效刮除粘附的物料，又不会因为硬度过高划伤皮带的橡胶覆盖层，分段式的设计也能避免单块刮板过长导致的局部贴合不严问题，当某一段刮板出现磨损时可以单独更换，降低运维备件成本。

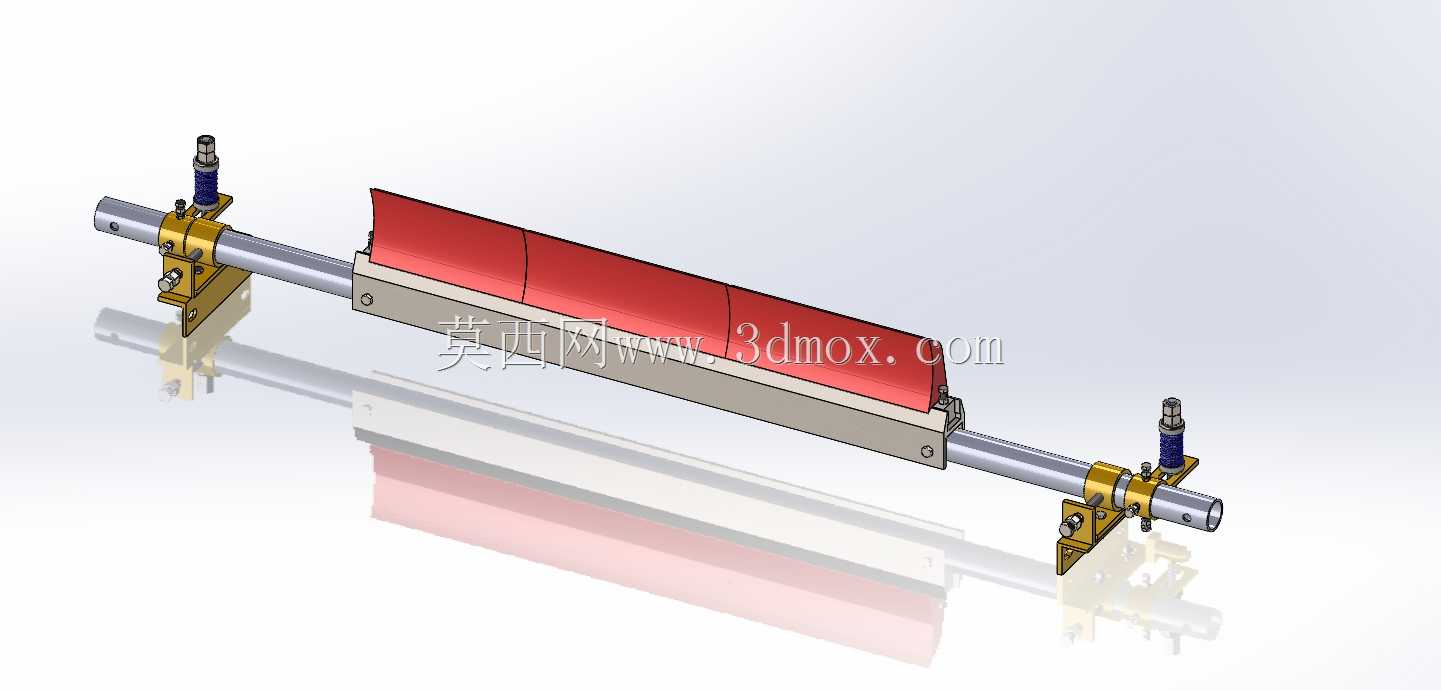

支撑刮板的金属架体采用型钢焊接成型，整体做了镀锌防锈处理，适配输送现场多粉尘、偶尔有淋水的作业环境，架体上预留了刮板安装的长槽孔，能够根据刮板的磨损量调整刃口的伸出长度，保证刃口始终保持合适的接触压力。整个刮板组件通过两端的安装支座固定在皮带机的机架上，两端的支座集成了弹簧张紧调节机构，就是模型两端带调节螺杆和弹簧的金色构件，这套机构是整个清扫器的核心功能结构：通过调节螺杆的预紧长度，可以控制弹簧施加给刮板的压紧力，让刮板刃口始终以恒定的压力贴合在皮带表面，既不会因为压力过小导致清扫不干净，也不会因为压力过大造成皮带运行阻力升高、刮板异常磨损。同时弹簧结构还具备一定的缓冲让位能力，当皮带接头经过、或者皮带上卡有较大的硬质异物时，刮板可以克服弹簧力小幅让位，避免刚性碰撞造成刮板崩裂或者皮带损伤。

整套装置的安装边界需要匹配对应的皮带宽度，模型中展示的结构适配1米左右宽度的普通平皮带，安装时需要保证刮板刃口与皮带表面的平行度误差控制在2mm以内，两端支座的安装孔位距离皮带工作面的垂直高度可以根据现场机架的实际情况做小幅调整，张紧弹簧的预紧量初始调整到总压缩量的三分之一即可，后续运维过程中可以根据清扫效果和刮板磨损情况定期微调。装置的横向导向杆采用镀铬光轴，表面粗糙度控制在Ra0.8以下，能够保证刮板组件在调整或者让位时滑动顺畅，不会出现卡滞导致的局部压力不均问题。

从结构设计的细节来看，刮板刃口与金属架体的连接采用沉头螺栓固定，螺栓头部完全埋入刮板的耐磨层内部，不会突出刮伤皮带表面；两端的调节支座上设计了角度微调的腰型孔，可以根据现场滚筒的实际安装角度调整刮板的接触角度，保证刃口以最佳的切削角度贴合皮带，通常这个接触角度控制在15-20度时清扫效果最优，既能够有效铲起粘附的物料，又不会让刮板刃口被皮带反向掀起。在实际的输送系统配置中，这套主刮板通常作为一级清扫器使用，后续还会搭配空段清扫器、二级清扫器共同组成完整的皮带清扫体系，但主刮板承担了80%以上的物料清扫负荷，其结构可靠性直接决定了整个输送系统的运维成本。

很多现场运维人员在安装这类清扫装置时容易忽略张紧力的对称调整，导致两端压力不一致，运行一段时间后就会出现刮板偏磨、一侧漏料的问题，这套结构的两端调节螺杆上都设计了锁紧螺母，调整完成后可以锁死位置，避免运行过程中因为振动导致螺杆松动。另外，耐磨刮板的磨损极限通常是剩余厚度小于10mm，到达磨损极限后需要及时更换，避免金属架体直接接触皮带造成不可逆的损伤。
