多支臂放射状承托底盘支架结构设计

这款多支臂放射状承托支架，主要应用于需要多点位均匀承托的设备底盘安装场景，常见于小型精密检测设备、轻量化机载装置、多管路集成阀组的底部支撑环节，区别于传统单立柱或四点式方形支架，其放射状支臂布局能够将上部设备的载荷通过多个支臂均匀分散到各个安装点位，避免局部应力集中导致的支架变形或安装面翘曲问题。从实际使用场景来看，这类支架往往适配上部载荷分布不均、存在多个外接管路或连接端口的设备，每个支臂末端的安装孔位可对应连接上部设备的不同功能模块支脚，无需额外加装转接板即可完成对位安装，能有效压缩设备整体的安装高度，提升底部空间的利用率，方便后期对设备底部的线路、管路进行检修维护。

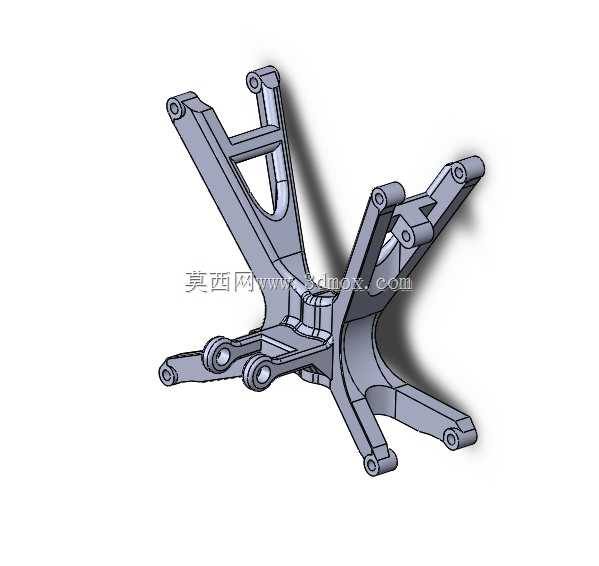

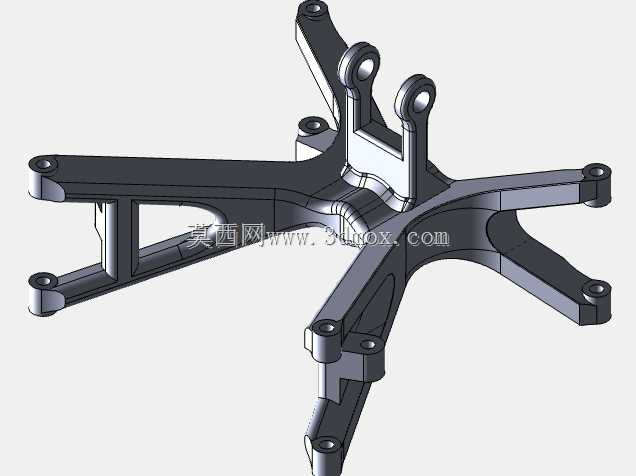

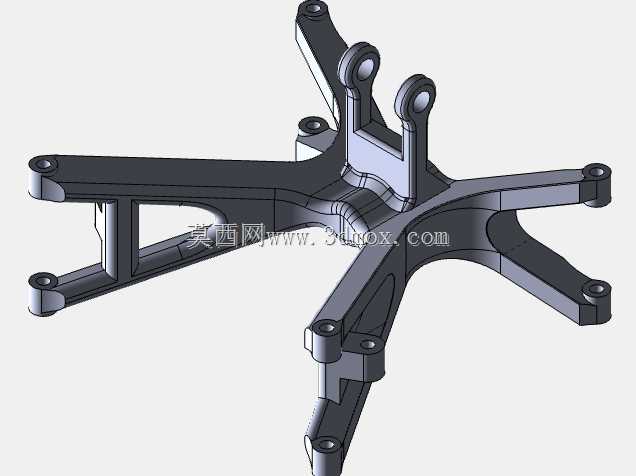

从结构功能特性来看，支架中心为一体化铸造或机加工成型的中心毂座，所有支臂均从毂座向外呈放射状延伸，支臂之间采用镂空式三角加强结构，在保证整体结构刚度的前提下尽可能降低支架自身重量，减少上部设备的额外负载。每个支臂的末端都设计有带通孔的安装凸台，凸台表面做了铣平处理，保证安装时与设备支脚、底部安装基面的贴合度，避免安装间隙带来的振动偏移问题；部分支臂上还预留了辅助安装孔位，可用于固定管线卡扣、接地端子等附属配件，无需在支架上额外钻孔加工，减少现场安装的二次加工工作量。支臂的截面采用变厚度设计，靠近中心毂座的位置厚度更大，向末端延伸时逐步收薄，符合载荷传递的应力分布规律，既不会在根部出现应力断裂风险，也不会在末端造成材料冗余。

设计过程中首先要明确上部设备的载荷分布情况，根据各个支脚的载荷大小调整对应支臂的截面尺寸与延伸角度，确保每个支臂承受的弯矩处于材料许用应力范围内；中心毂座的内径尺寸需要匹配设备底部的中心定位凸台，保证安装时的同轴度，避免设备安装后出现偏心晃动。安装边界方面，支架整体的外接圆直径需要适配设备底部的最大轮廓尺寸，支臂末端的安装孔位分布圆直径要与底部安装基面的预留孔位完全对应，安装凸台的高度要统一，保证所有安装点的支撑高度一致，避免设备安装后出现倾斜；中心毂座的底部预留有一定的凹陷空间，可容纳设备底部伸出的接头或传感器探头，避免安装时出现干涉。

实际选型应用时，需要注意支臂的数量与上部设备的支脚数量匹配，这款六支臂结构的支架适配六个支撑点位的设备，若设备支撑点位数量不同，可对应调整支臂的数量与分布角度，但中心毂座的承力结构逻辑保持一致。支臂上的三角镂空结构除了减重作用外，还可作为手部抓取位，方便安装时的搬运对位，相比整块式的圆盘支架，这种放射状结构的通风散热性能更好，若上部设备底部存在发热元件，支架的镂空结构可引导空气流通，带走部分热量，避免热量在设备底部积聚。安装孔位的孔径设计留有一定的调整余量，可适配小范围的安装对位误差，降低现场安装的精度要求，提升装配效率。
