重型车辆用可制造型柴油微粒过滤装置

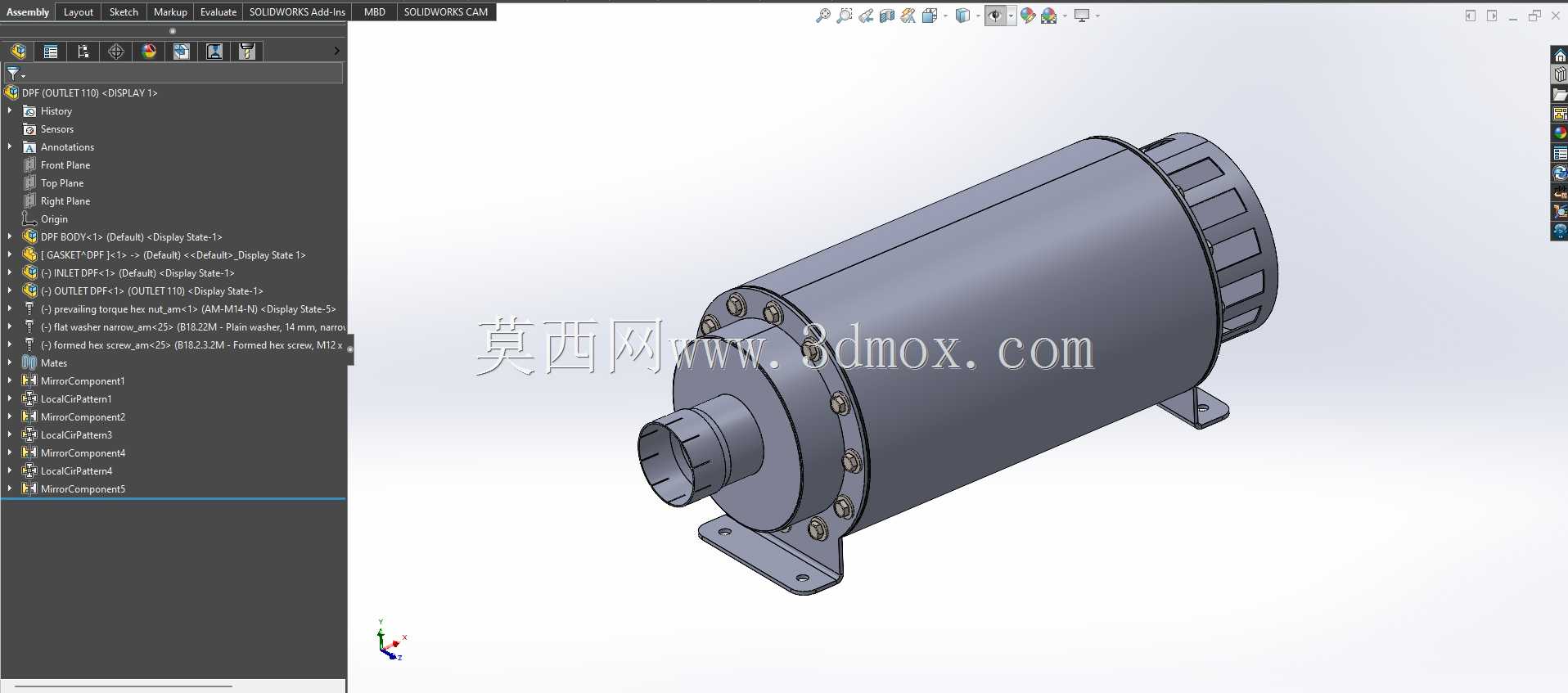

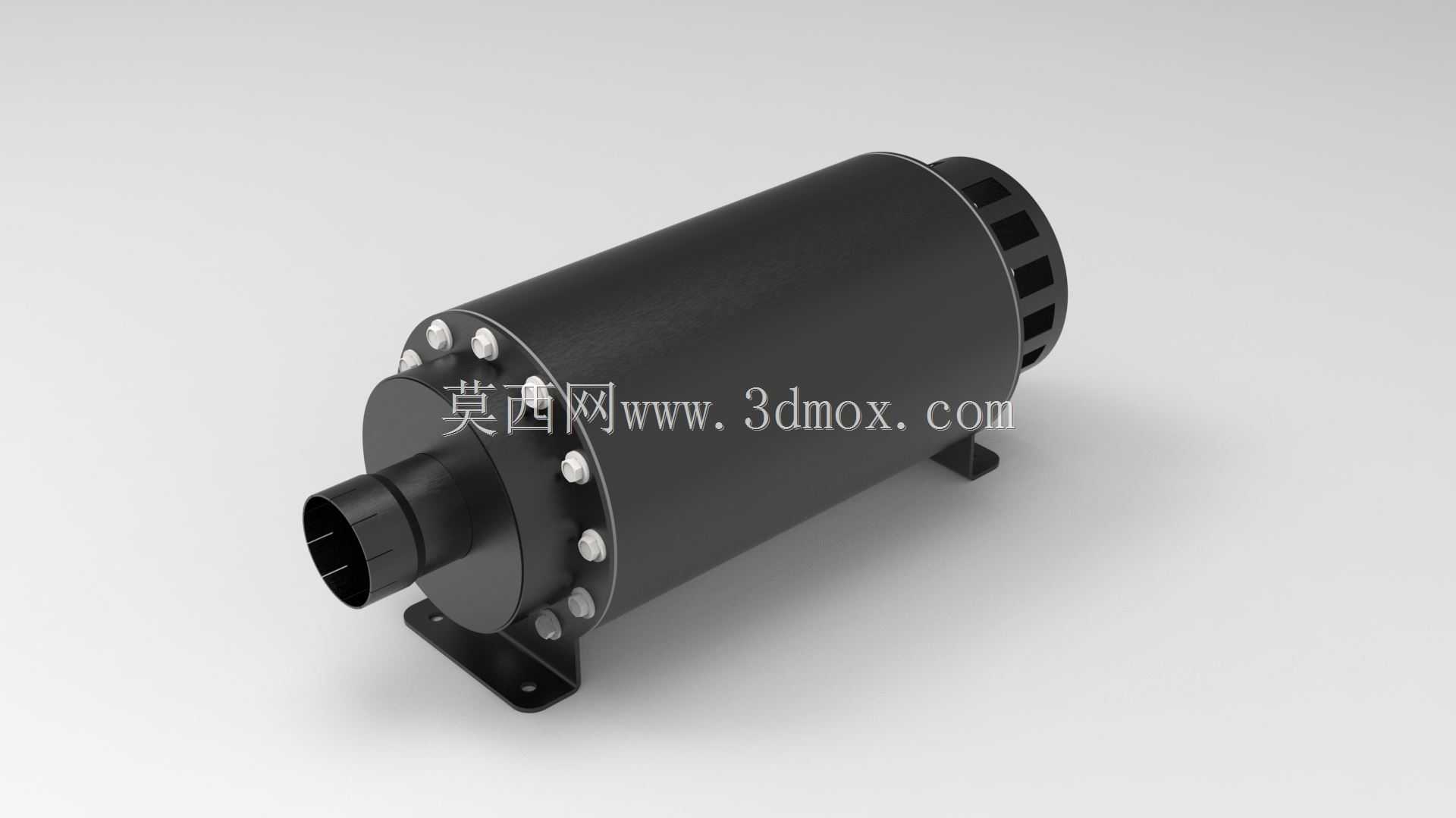

　　在重型商用车、非道路工程机械设备的动力系统布局中，尾气后处理模块的安装空间往往受车架布局、周边散热管路、传动轴避让距离的多重限制，这款柴油微粒过滤装置的结构设计，正是围绕这类紧凑安装场景展开。从实际装车适配逻辑来看，装置主体采用圆柱形筒体结构，这类构型的核心优势在于筒体内部的过滤载体可实现最大化有效容积，同时圆柱承压结构能承受尾气脉冲带来的交变载荷，避免方形结构易出现的应力集中问题，适配重型柴油发动机大排量的尾气通流需求。筒体一端设置同轴进气接口，接口采用直插式圆柱结构，可直接与发动机排气歧管后端的金属管路对接，接口内径匹配主流重型柴油机100-120mm区间的排气出口管径，安装时无需额外做变径转接，减少排气系统的沿程阻力损失。

　　筒体另一端集成排气端盖，端盖上开设多道通风格栅，格栅采用斜向切角设计，既可以引导过滤后的尾气沿周向均匀散出，避免直吹周边线束或橡胶管路造成热老化，也能阻挡大尺寸外部杂物进入筒体内部，损坏过滤载体。筒体侧面设置一体式安装支脚，支脚采用折弯钢板结构，两个支脚沿筒体轴向对称布置，支脚上预留的螺栓安装孔间距适配重型车辆车架常用的80mm标准安装孔位，安装时可通过U型螺栓或普通六角螺栓直接固定在车架纵梁平面，无需额外设计转接支架，降低整车改装或配套的安装成本。

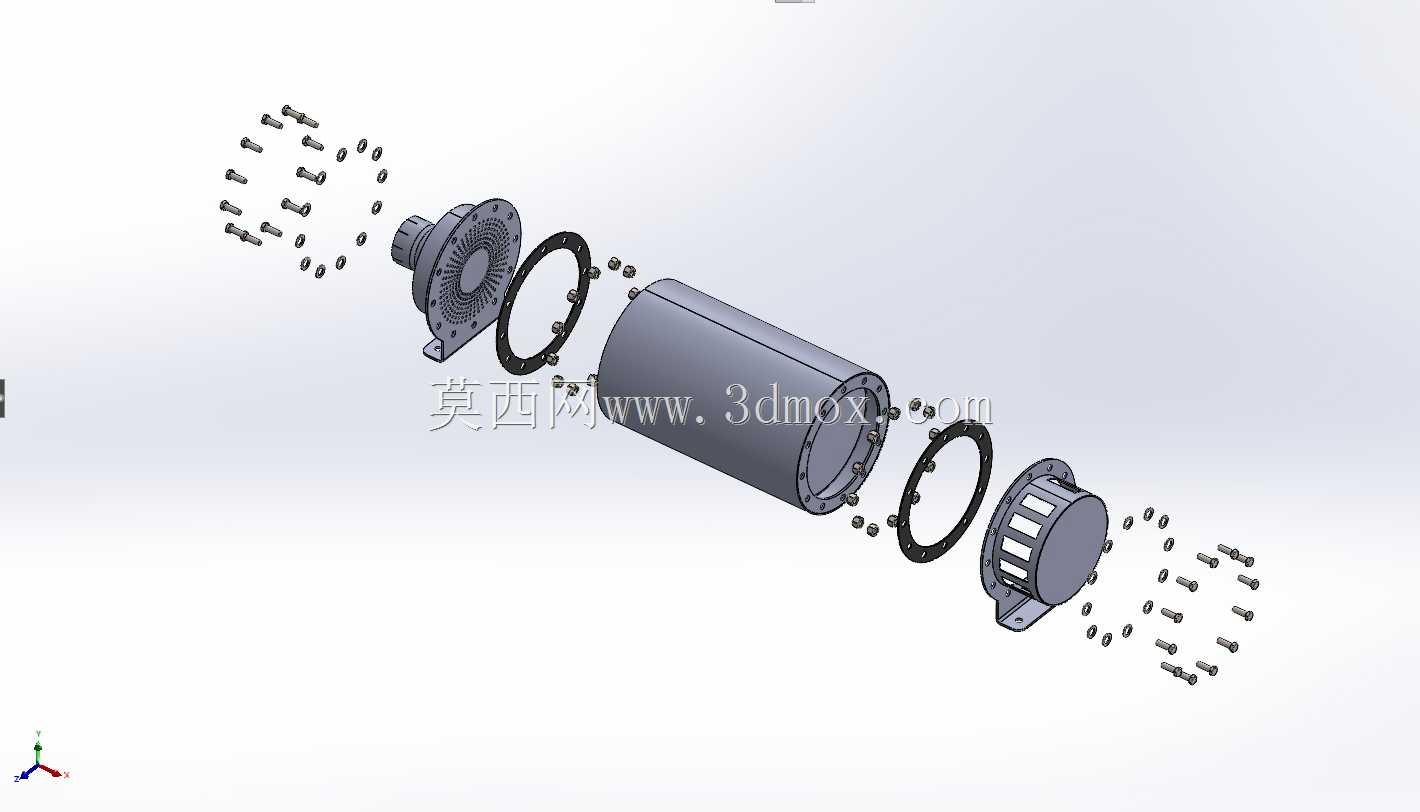

　　从功能实现逻辑来看，装置内部可填充壁流式蜂窝过滤载体，尾气从进气端进入筒体后，需穿过多孔载体壁面，其中的碳烟微粒会被截留在载体孔道内部，实现尾气颗粒物的净化，满足非道路移动机械、重型柴油车的排放控制要求。筒体两端的法兰连接结构采用周向均布的螺栓紧固，螺栓数量根据筒体直径设置为8颗，沿法兰圆周均匀排布，保证法兰端面的密封压力均匀，避免高温尾气泄漏，同时这种可拆卸法兰结构也方便后期对过滤载体进行吹扫维护或更换，无需整体切割筒体，降低后期运维的操作难度。设计过程中充分考虑了制造可行性，筒体主体采用薄壁钢板卷焊成型，卷制后的筒体圆度公差控制在1mm以内，保证两端法兰装配时的同轴度，避免安装后出现管路偏心产生的装配应力；支脚与筒体之间采用满焊连接，焊缝高度不小于板材厚度，可承受车辆行驶过程中产生的振动载荷，避免长期使用后出现支脚断裂、筒体脱落的风险。进气接口与筒体端盖采用一体化冲压成型，减少焊接接缝数量，降低高温尾气泄漏的概率，同时提升部件的生产效率，适合批量加工制造。

　　从安装边界来看，装置整体轴向长度控制在400mm区间，筒体最大外径约180mm，安装后最低点距离车架安装面的高度不小于120mm，满足车辆在非铺装路面行驶时的通过性要求，不会出现磕碰地面障碍物的问题；筒体表面不设置额外的凸起结构，避免与周边的制动管路、燃油管路产生运动干涉，在整车布局时，仅需预留筒体周向20mm的散热间隙即可，无需占用过多的车架布置空间，适配多数重型载货车、矿用自卸车、大型工程机械的排气系统改装或原厂配套需求。在实际使用场景中，这类过滤装置可有效拦截柴油发动机尾气中的碳烟颗粒，降低尾气颗粒物排放，同时装置的流通阻力控制在合理区间，不会造成发动机排气背压过高，影响发动机的动力输出与燃油经济性；筒体外部可根据需求包覆隔热层，避免高温筒体表面烘烤周边部件，提升整车运行的安全性。
