锥褶式机油滤清器三维结构设计

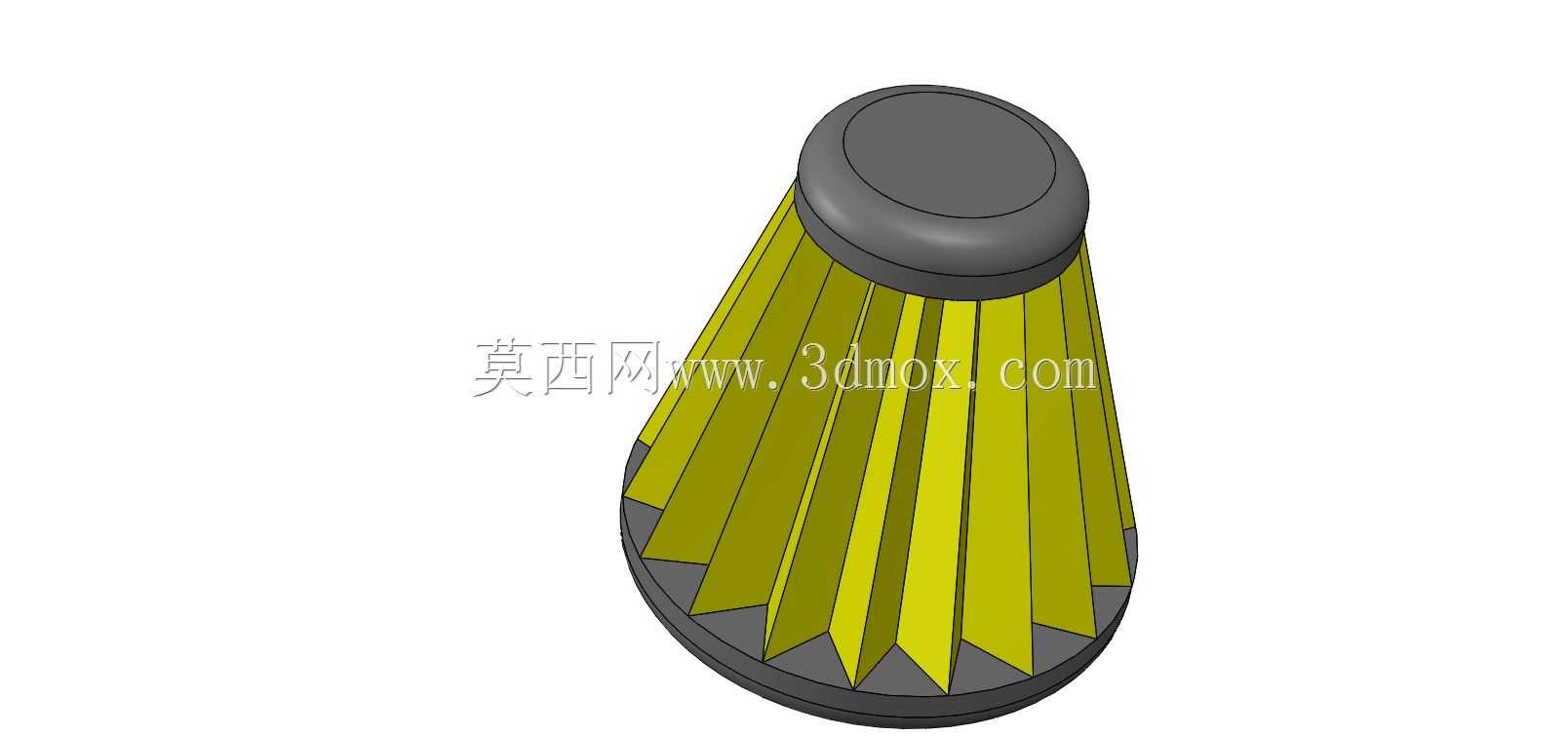

　　在车用内燃机润滑系统的设计匹配工作中，机油滤清器是保障润滑油路清洁度、避免运动副磨粒磨损的核心功能部件，本次呈现的锥褶式机油滤清器结构，主要适配小排量乘用车、小型工程机械动力舱内的紧凑安装场景，区别于传统圆柱式平折滤芯结构，该设计采用上窄下宽的锥形褶纸构型，在有限的径向安装空间内最大化拓展了有效过滤面积。从实际使用场景来看，这类滤清器通常串联在机油泵与主油道之间，内燃机运转过程中，机油泵泵送的带金属磨屑、积碳颗粒、胶质杂质的润滑油从滤清器下端进油口进入壳体内部，穿过滤芯褶皱层时，杂质被截留在滤纸纤维间隙与褶纸容尘空间内，经过滤清的洁净机油从上端中心通油道流出，依次供给曲轴轴颈、凸轮轴、活塞销、气门挺柱等摩擦副，完成压力润滑循环。

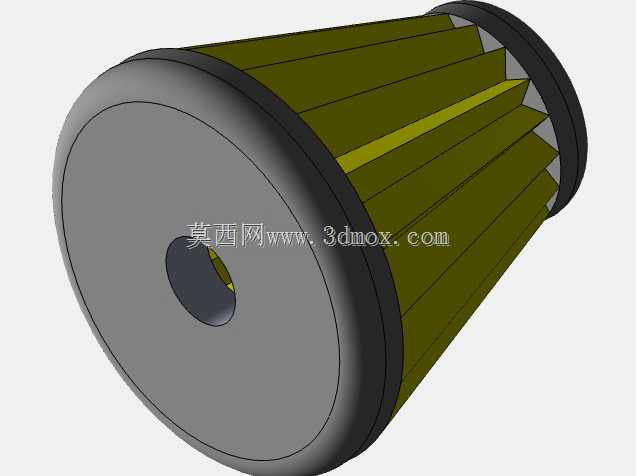

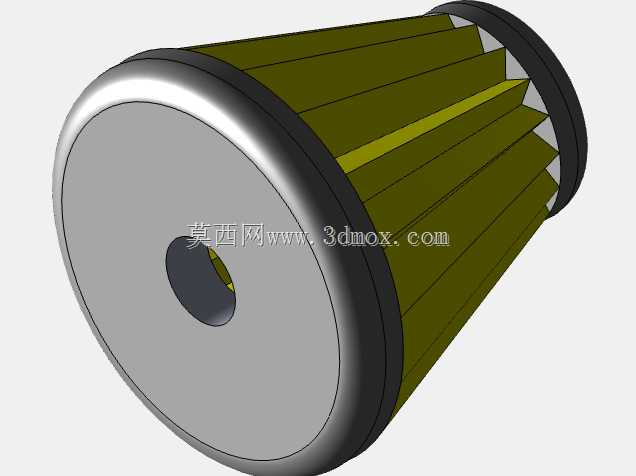

　　设计过程中首先需要平衡三个核心约束：一是动力舱留给滤清器的安装径向尺寸通常不超过100mm，轴向长度受周边管路、发动机缸体安装面限制，不能超过150mm，锥形结构的设计正是为了在固定的安装边界内，相比同直径圆柱滤芯提升15%左右的过滤面积，同时降低滤芯上下端的通油阻力差，避免传统圆柱滤芯上端容尘量过早饱和、下端过滤面积利用率不足的问题；二是褶纸的折角与折高需要经过容尘量与通油阻力的匹配计算，折角过小会导致相邻褶纸在油压作用下贴合，堵塞通油间隙，折角过大则会减少单位体积内的褶纸数量，降低有效过滤面积，本次设计的褶纸折角控制在3.5度左右，折高沿锥形母线方向从上到下逐步递增，既保证了褶纸之间有均匀的通油间隙，也让整个滤芯的容尘分布更均匀，延长保养更换周期；三是上下端盖的密封结构设计，上端盖采用圆弧过渡的封闭式结构，与滤清器外壳上端的密封圈配合，避免未经过滤的机油从上端旁通直接进入主油道，下端盖设置中心通油孔与止回阀安装位，在发动机停机时能够阻断机油回流，保证下次启动时机油可以快速到达各润滑点，避免冷启动干磨。从安装边界来看，该滤清器采用标准的螺纹旋装接口，下端螺纹尺寸适配主流小排量发动机的滤清器安装座，整体最大外径82mm，总高度126mm，安装时只需要保证周边预留不小于15mm的拆装扳手空间即可，不需要额外改动发动机原有安装位。在结构细节上，褶纸内部设置有中心支撑网，避免高机油压力下褶纸被压溃变形，滤纸采用经酚醛树脂固化的过滤纸，兼顾过滤精度与结构强度，能够在-30℃到120℃的机油工作温度范围内保持尺寸稳定性，不会因为油温变化出现褶纸变形、密封失效的问题。

　　不同于部分大流量滤清器采用的直褶结构，锥形褶纸的结构在机油流动过程中会形成自然的流速梯度，靠近下端进油侧的褶纸高度更高，通油截面积更大，能够先拦截大尺寸的金属磨屑与积碳块，上端褶纸高度更小，过滤精度更高，负责拦截更小尺寸的胶质颗粒，这种分级过滤的效果是传统圆柱直褶滤芯不具备的，在相同的外形尺寸下，能够将初始通油阻力降低8%左右，同时容尘量提升12%，对于城市工况下频繁启停的乘用车来说，能够更好地应对机油中杂质含量波动大的使用场景，避免因为滤芯堵塞导致机油旁通阀开启、未过滤机油直接进入润滑系统的问题。

　　在建模过程中，褶纸部分采用阵列折叠的参数化设计方式，可以根据不同排量发动机的流量需求，调整锥形角度、褶纸数量、折高参数，快速衍生出适配不同安装空间的系列化滤芯结构，上下端盖的密封槽尺寸也按照通用旋装滤清器的标准尺寸设计，能够直接匹配现有成熟的滤清器外壳、密封圈、旁通阀等通用配件，不需要重新开模生产端盖部件，大幅降低后续量产的模具成本。实际装车验证过程中，这类锥形褶纸滤芯在额定流量下的过滤效率能够达到90%以上，对20μm以上颗粒的拦截效率满足内燃机润滑系统的使用要求，同时在整个保养周期内的阻力增长速率比传统圆柱滤芯低10%左右，不会出现保养后期因为阻力过大导致机油供油不足的问题。需要注意的是，这类锥形滤芯的褶纸排列方向需要与进油方向匹配，安装时不能反向装配，否则会导致褶纸在油压作用下倒伏，完全堵塞通油通道，造成润滑系统供油中断，因此在下端盖设计了不对称的定位凸台，与安装座上的定位槽配合，从结构上避免装反的可能。
