集成式水处理厂管道设备组三维结构

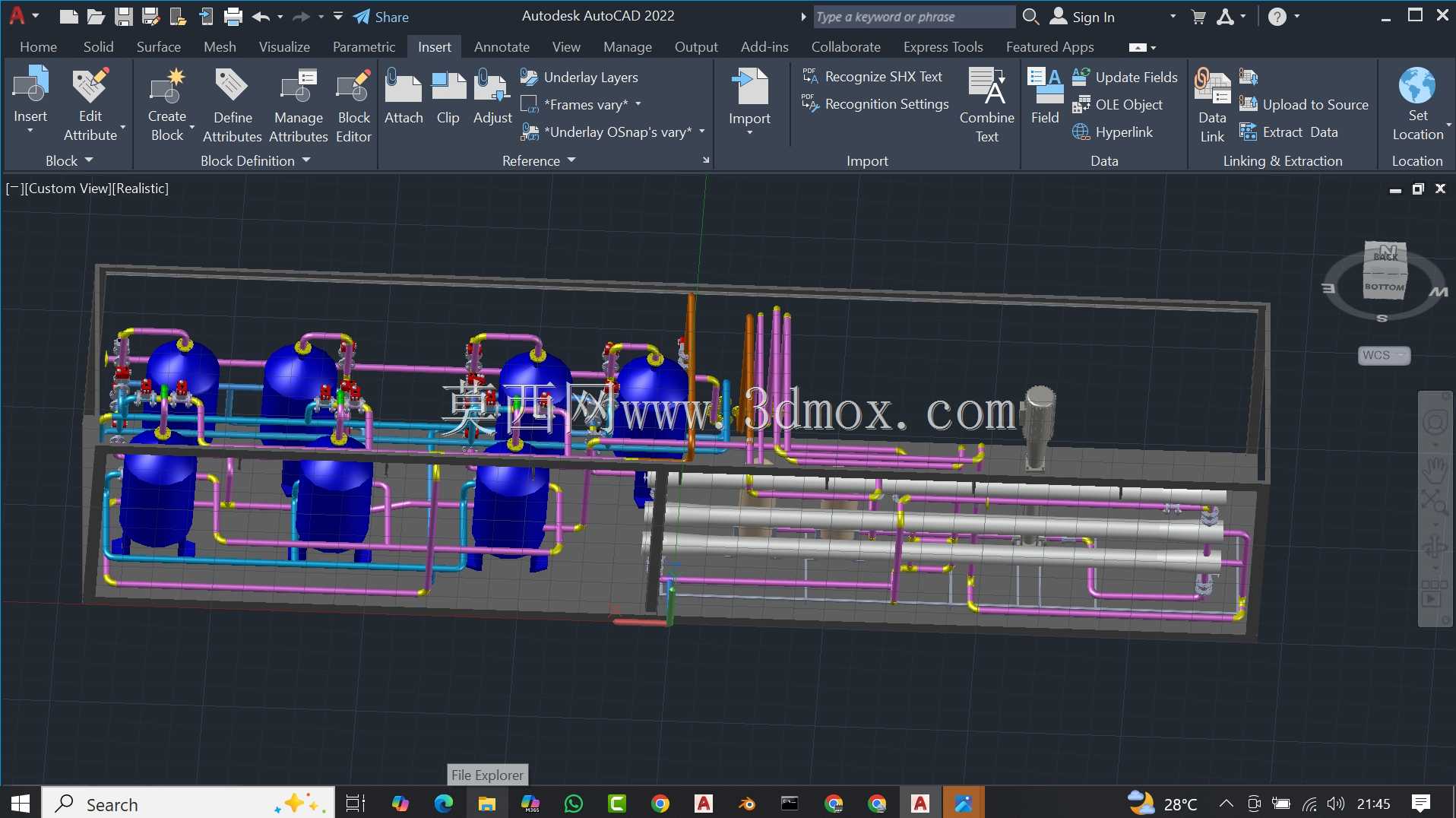

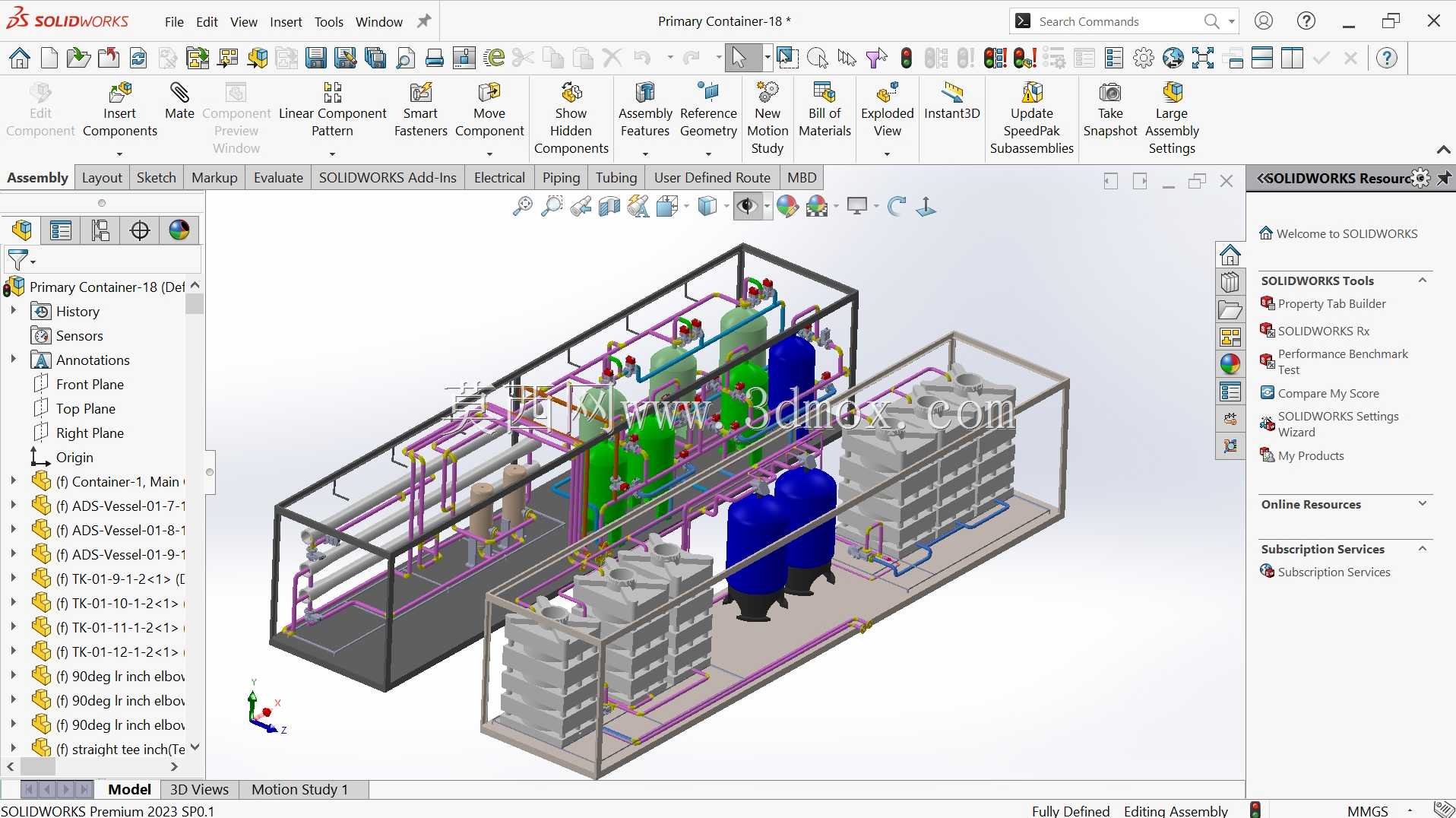

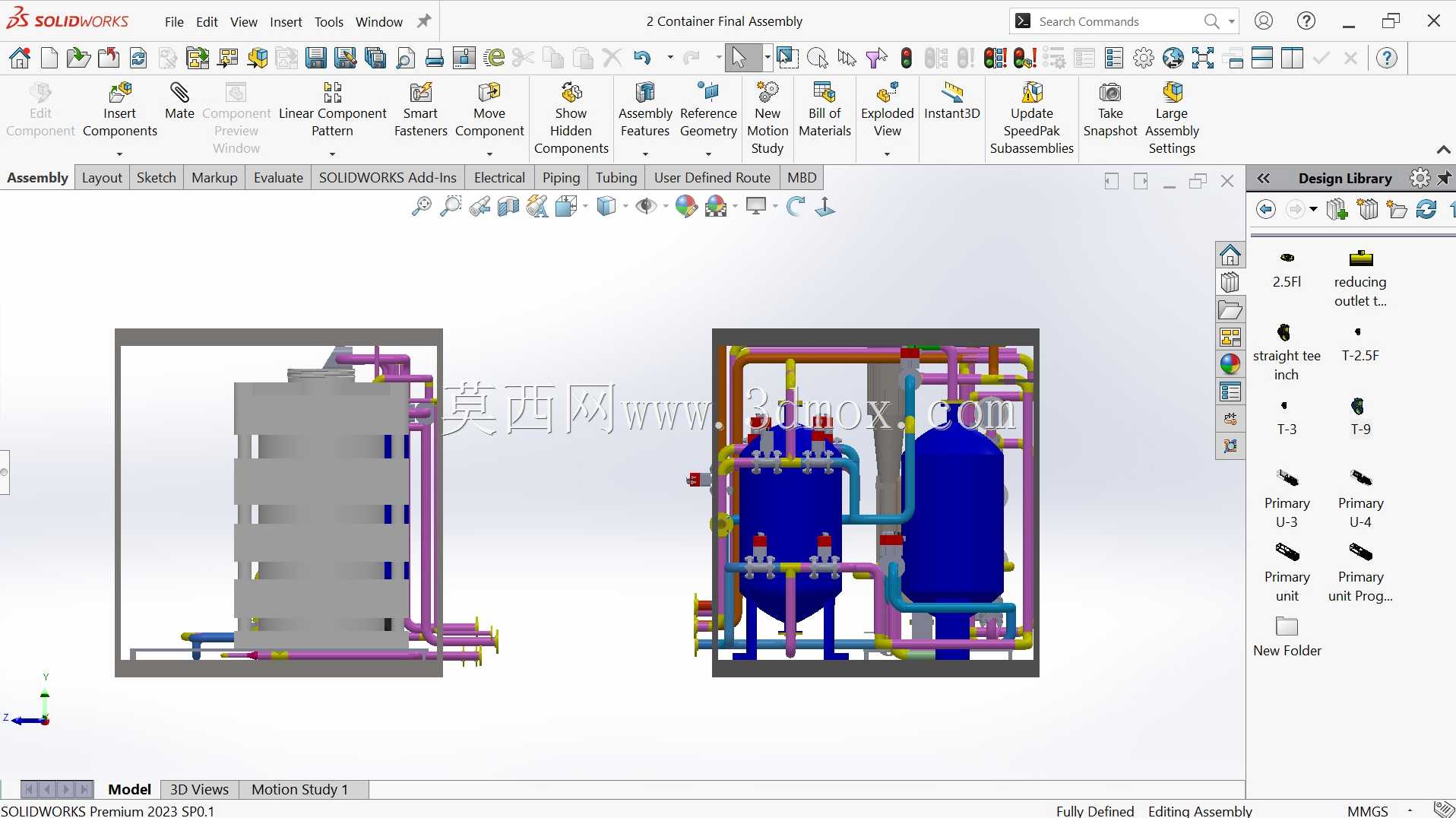

　　这套三维结构还原的是撬装集成式水处理作业单元，在工业净水、市政中水回用、工业循环水处理场景中，这类集成单元可直接完成进场安装后的管路对接，省去现场零散排布设备、配管的大量施工周期，尤其适合场地受限、需要快速部署水处理能力的厂区改扩建项目，也可作为移动式应急净水站点的核心作业模块使用。从结构排布来看，整套设备采用框架式撬装底座承载，所有罐体、管路、阀组都集成在两个相邻的撬装框架内，运输时可拆分吊装，进场后仅需完成两个撬块间的管路对接、进出水口与外部管网的连接即可投用，安装边界预留了足够的法兰操作空间，框架外侧预留的检修通道宽度满足单人带工具通行、阀组操作的空间要求，不会出现后期运维时工具无法施展、人员难以接近操作位的问题。

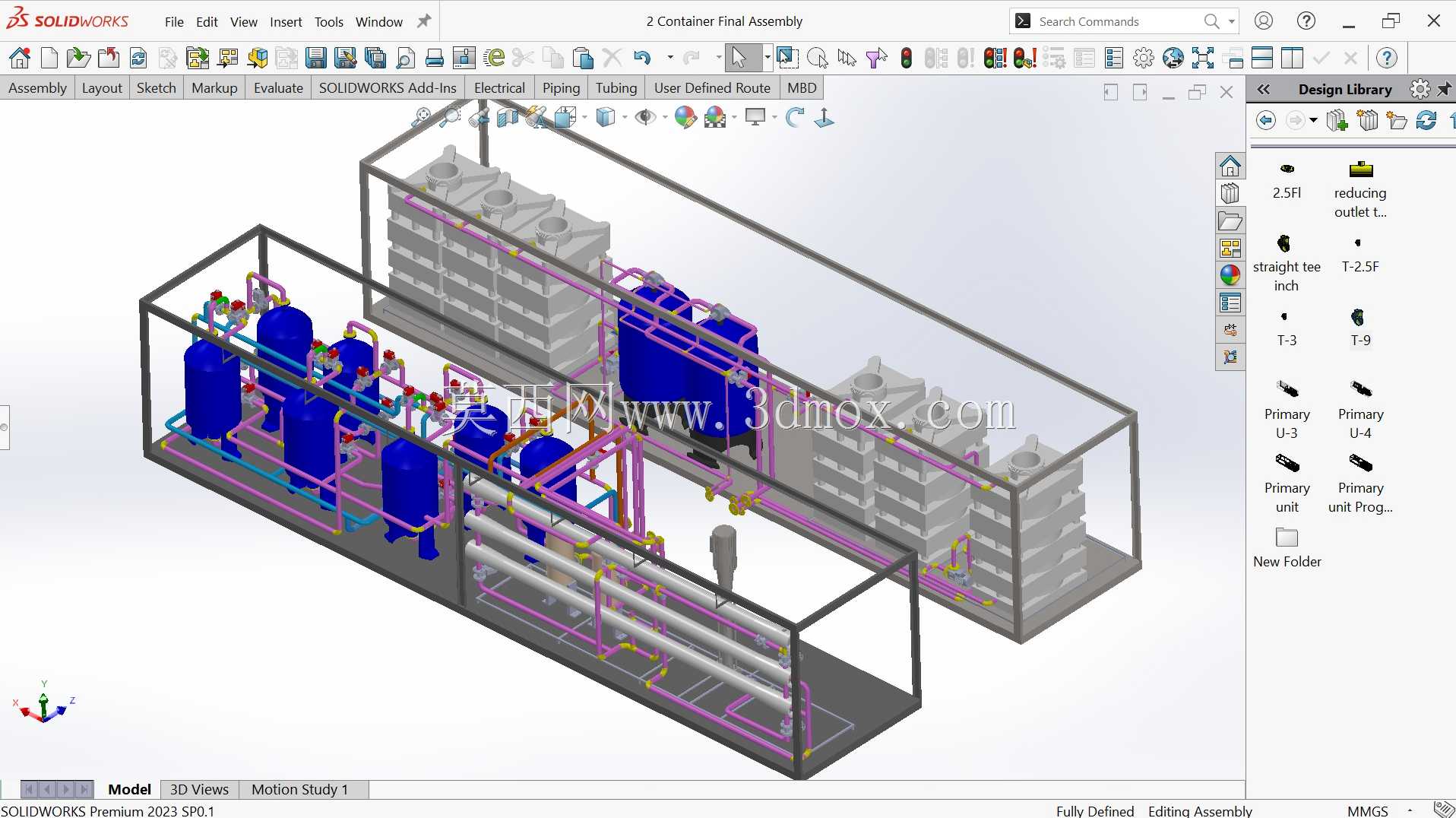

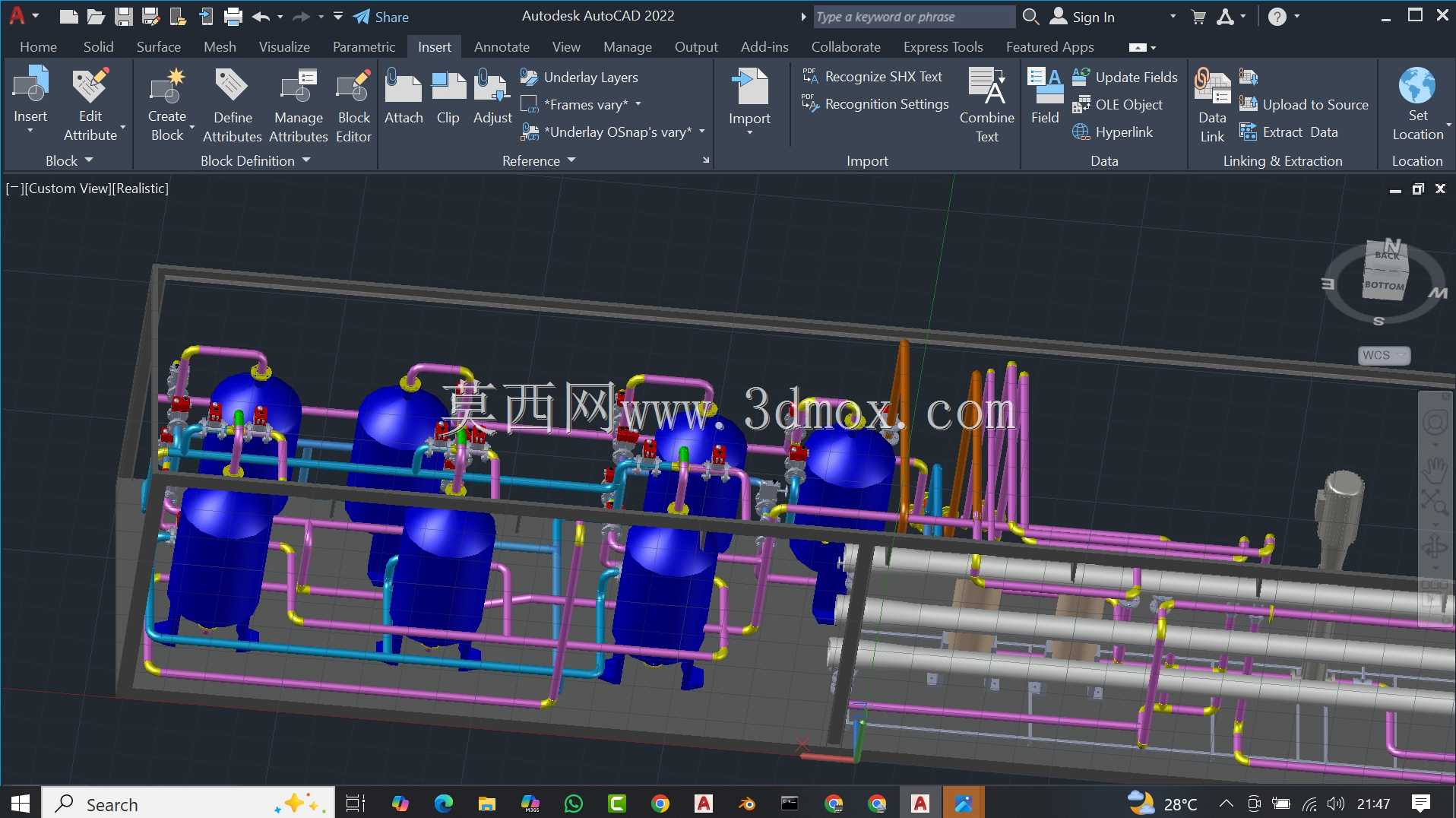

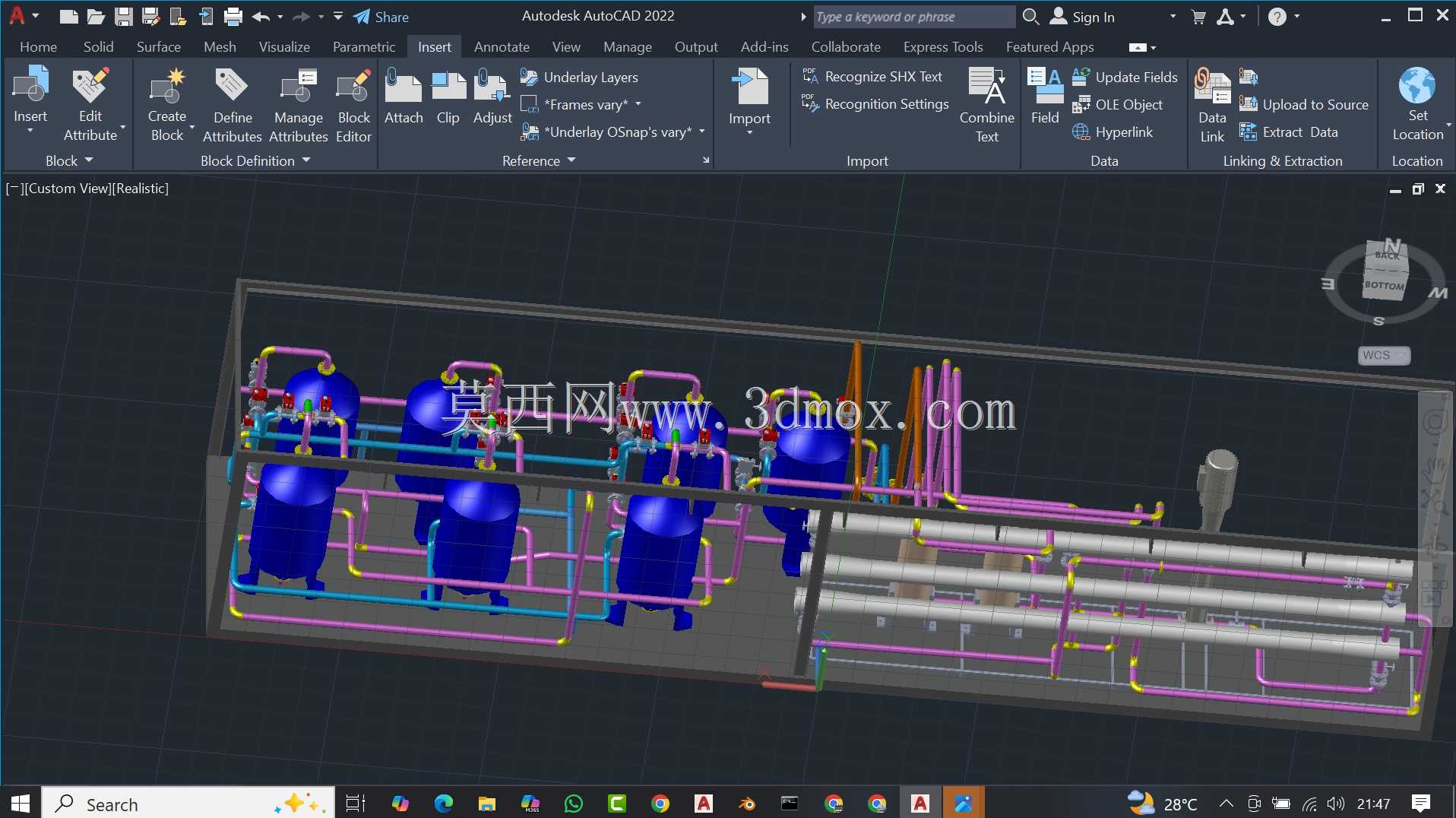

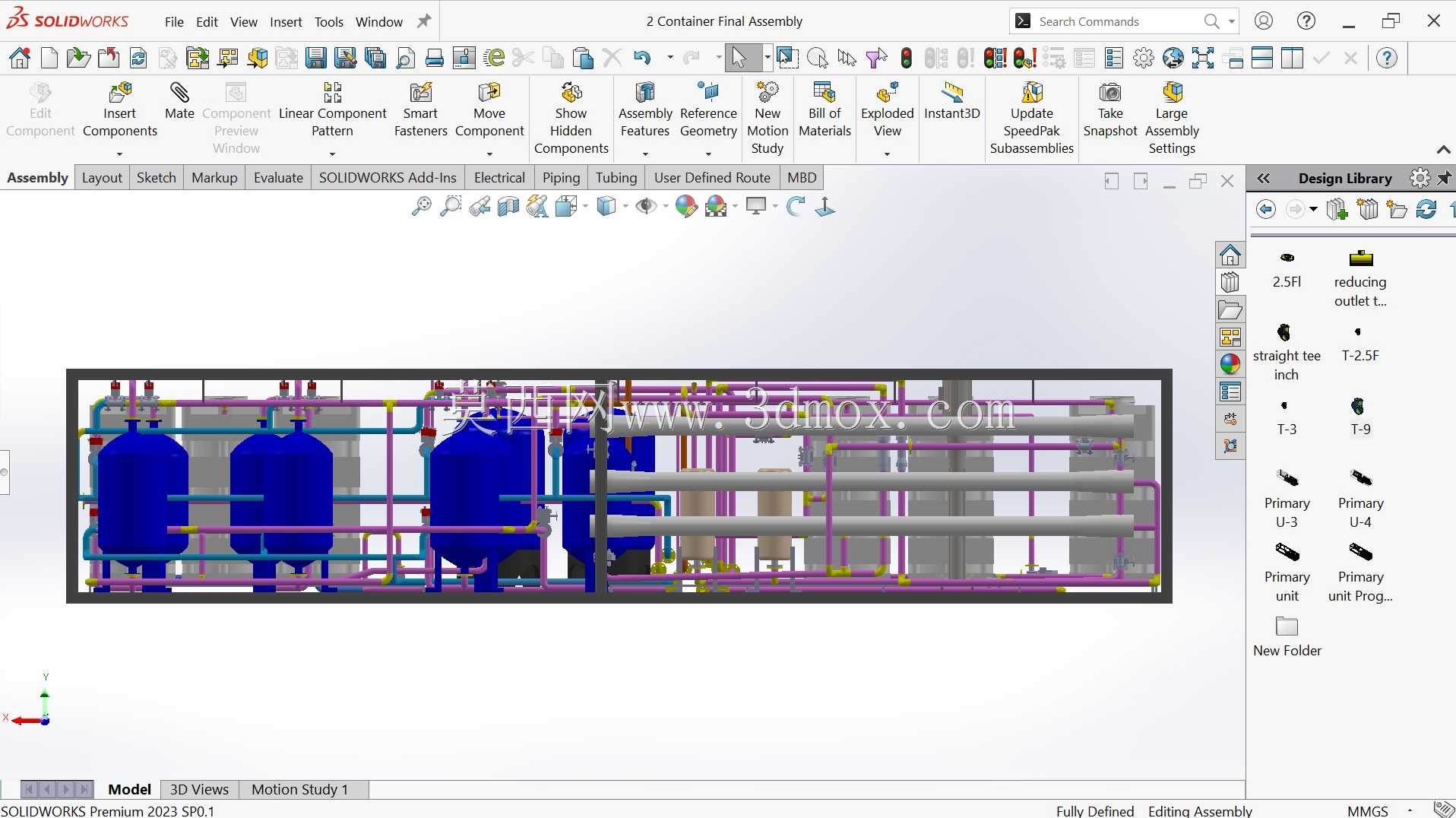

　　设计过程中首先梳理了水处理的工艺流向：原水进入单元后先经过多组并联的蓝色过滤罐体，完成粗滤、吸附等前置处理工序，罐体间的紫色管路对应不同工艺段的流体输送，等距排布的管路支架避免了长距离管道运行时的振动扰度问题，管路上预留的仪表安装位可直接加装压力、流量检测元件，不用后期在管路上重新开孔焊接。罐体后方的灰色模块化箱体对应膜处理或者精滤单元，箱体采用分层排布的方式，每层的模块都可单独抽出更换，维护时不需要拆解周边管路，框架上预留的模块吊装位适配小型手动葫芦的操作空间，单人即可完成滤材模块的更换作业。

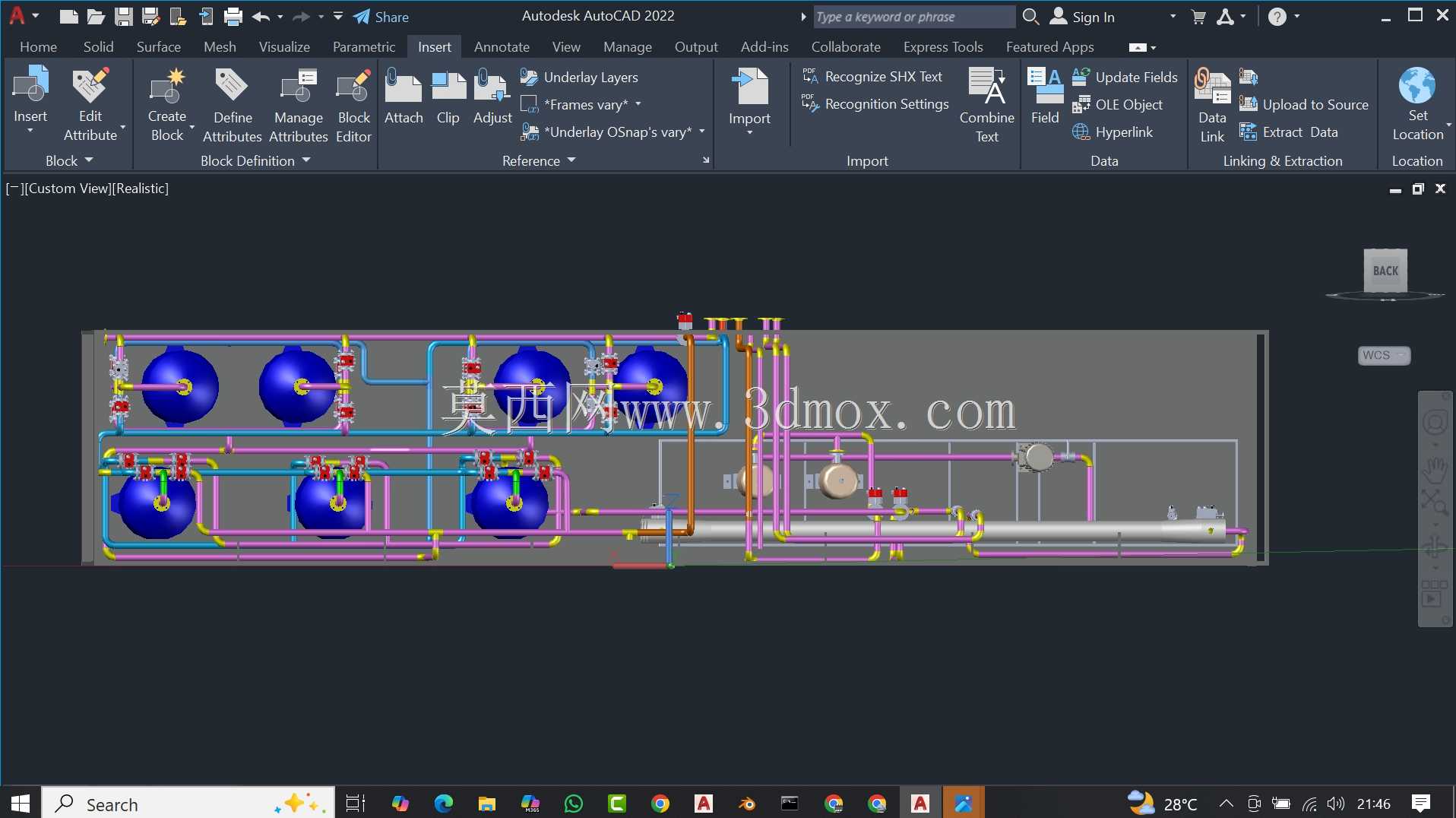

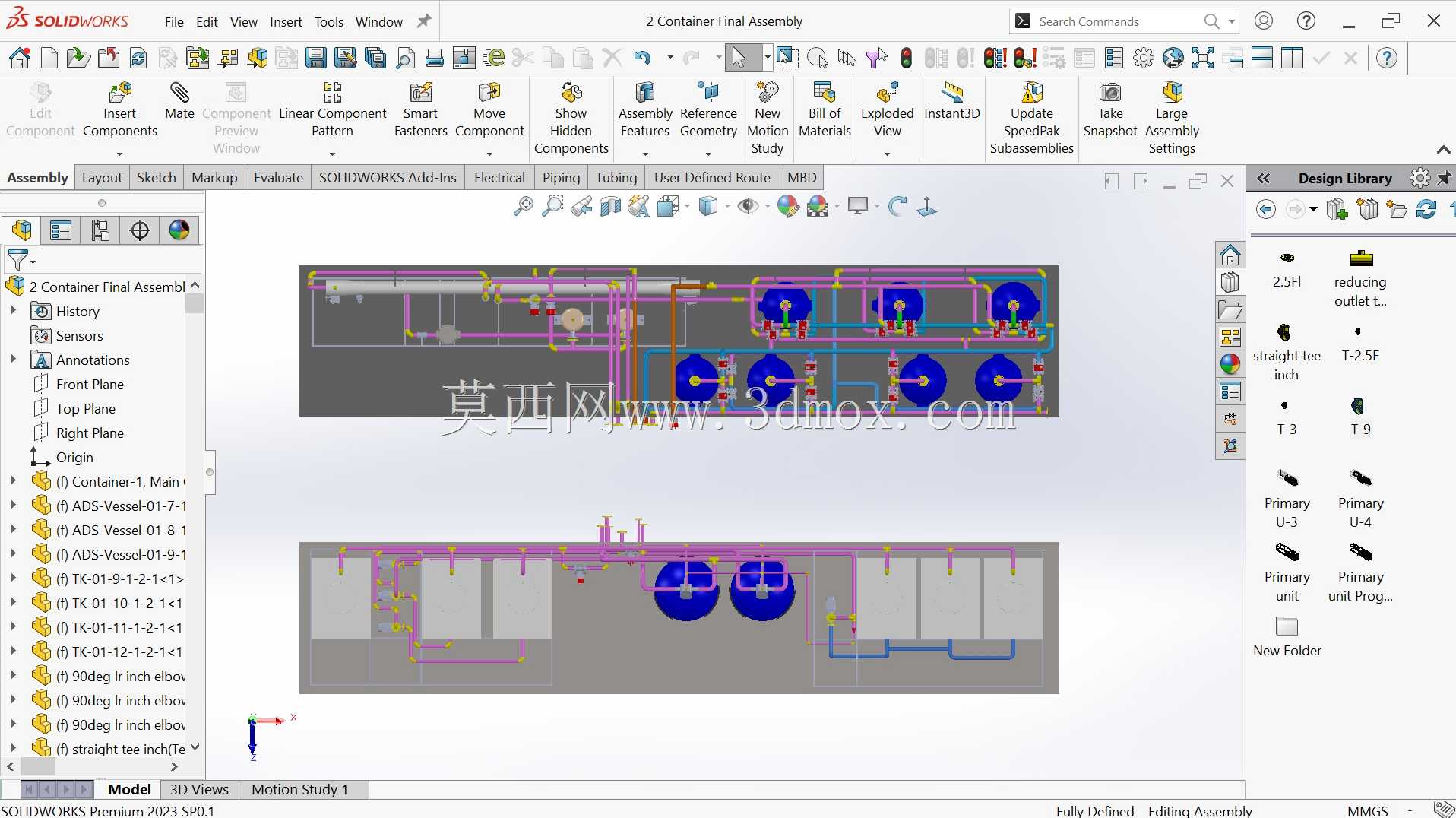

　　管路设计上采用了等距排布的原则，所有并行管路的中心距保持统一，既方便管夹的标准化选型，也让整体管路排布整齐，减少了管路交叉带来的气堵、积液风险，管路最低处预留的排污口可在设备停机时排空管内积液，避免冬季低温环境下管内残液冻裂管道。框架结构采用型钢焊接成型，底部的承托梁对应每个重型罐体的安装支点，载荷计算时充分考虑了罐体满水运行时的总重量，底座上的地脚安装孔位可适配膨胀螺栓或者减震垫的安装，降低设备运行时泵组振动带来的管路松动风险。

　　整套结构的设计没有冗余的装饰性构件，所有结构件都服务于工艺实现、安装运维的实际需求，比如阀组的安装高度统一设置在人体站立操作的舒适区间，不需要登高或者俯身即可完成阀门开闭操作，管路的弯头位置都预留了足够的拆装空间，后期更换密封件时不需要拆解周边大量构件。在三维建模过程中，所有管路的连接法兰、罐体的安装接口都按照通用标准尺寸建模，可直接导出工程图用于生产下料，也可用于施工前的排布校验，提前排查管路碰撞、操作空间不足的问题，避免现场施工时的返工。这类集成式水处理单元相比现场零散安装的设备，整体占地面积更小，所有构件都在工厂内完成预组装、试压，进场后的施工周期可缩短七成以上，同时工厂预制的管路焊接质量、排布精度都远高于现场施工，能有效降低后期运行时的管路漏点风险。
