600毫米长220V翅片直加热元件结构设计

这款长度600毫米的翅片直加热器，核心应用场景覆盖工业烘箱风道加热、小型烘道工位补温、设备腔体局部恒温、低温流体管路伴热等多个工业加热场景，在电子元器件老化测试烘箱、食品包装封口前的预热工位、小型工业涂装线的流平段加热、注塑机料斗周边的防结露伴热等工况中都能适配。从实际用途来看，它区别于普通光管加热元件，核心是通过外绕的密集翅片结构扩大换热接触面积，在相同功率密度下能更快将热量传递到流经的空气或者接触的金属壁面，避免加热管本体局部温度过高导致的寿命衰减，同时也能降低加热区域的温度梯度差，让被加热空间的温度均匀性更符合工艺要求。

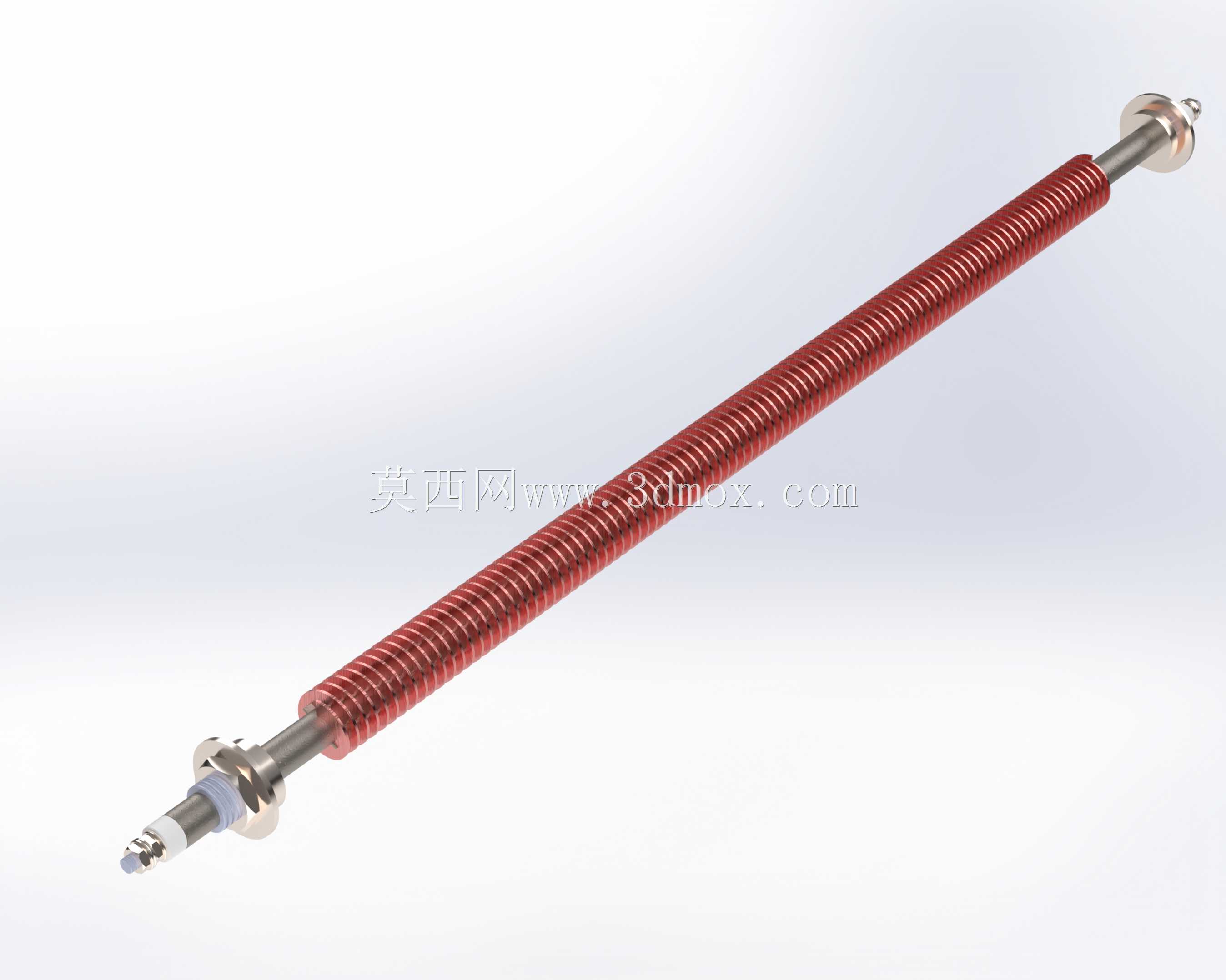

从功能特性上拆解，这款加热器采用直型杆状结构，两端预留的安装接电端做了阶梯轴结构设计，靠近发热段的位置带有定位挡肩，安装时可以直接穿过设备壁板的预留安装孔，通过挡肩限位后搭配紧固件完成固定，不需要额外设计复杂的安装支架，能减少设备集成时的结构件加工量。外绕的红色翅片采用连续螺旋缠绕工艺，和内部的发热管外壁紧密贴合，不存在接触热阻过大的问题，翅片的螺距经过匹配设计，既保证足够的换热面积，又不会因为翅片过密导致风道风阻过大，适配自然对流和低风速强制对流的加热场景。接电端的金属端子做了防锈镀层处理，适配常规的接线端子压接或者螺栓锁紧接线方式，接线位置远离发热主体段，能避免高温传导导致接线端绝缘层老化加速。

设计思路上，这款加热器优先考虑了安装适配性和寿命平衡，600毫米的总长度是针对常规小型工业设备的腔体宽度做的通用尺寸，发热段长度覆盖了绝大多数小功率加热工位的需求，两端的非发热段长度经过计算，保证安装后接电端的温度处于常规线缆绝缘层可耐受的温度区间，不需要额外加装隔热附件。内部的发热丝采用螺旋绕制结构填充在金属管内，填充的导热绝缘材料经过压实处理，既保证发热丝和管壁之间的导热效率，又能做到电气绝缘，满足工业设备的电气安全要求。翅片表面的红色涂层是耐高温抗氧化涂层，在长期300摄氏度以内的工作温度下不会出现脱落、氧化起皮的问题，能长期维持翅片的换热效率，避免因为翅片氧化积垢导致换热能力下降。

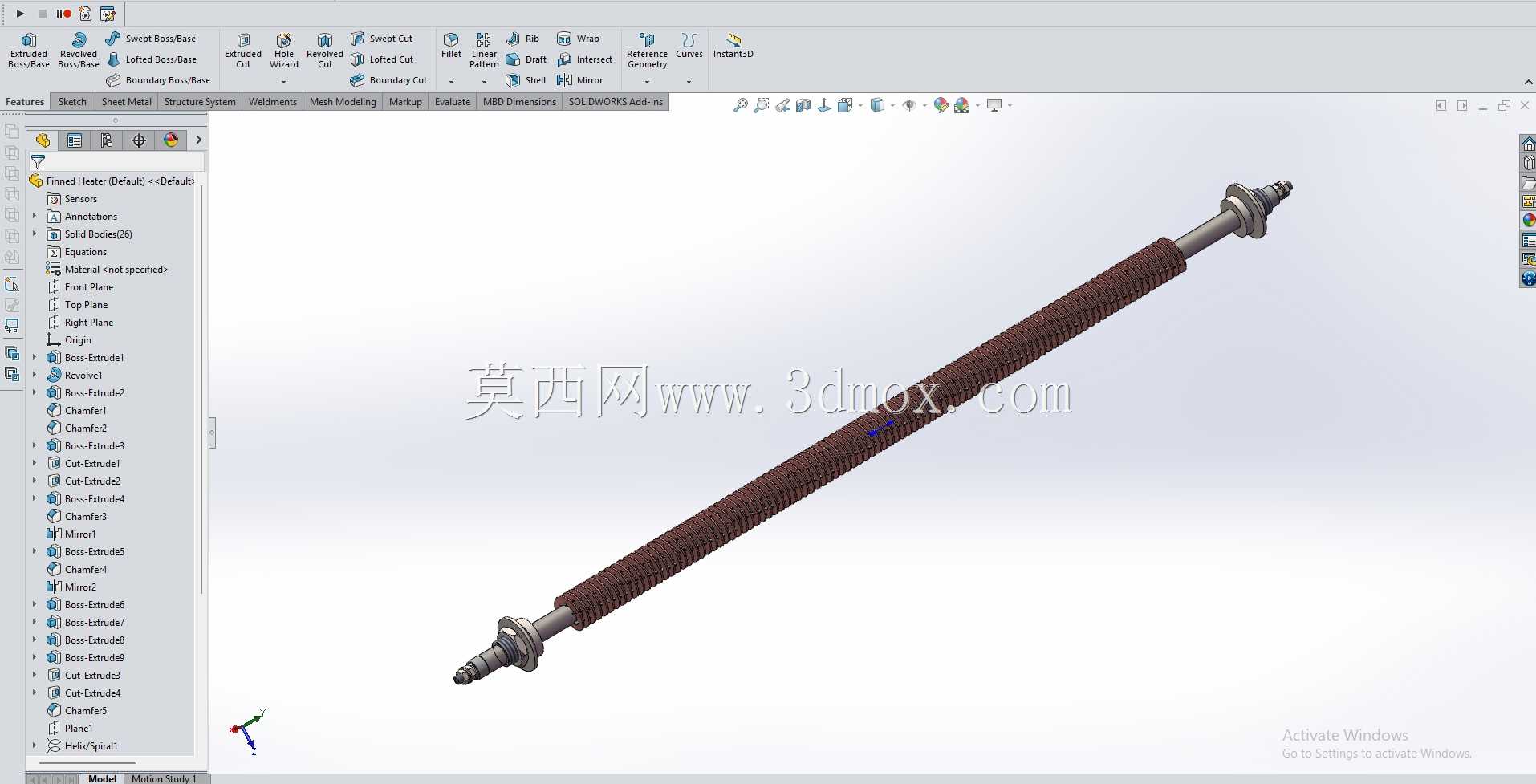

外形尺寸与安装边界方面，这款加热器总长度600毫米，主体发热段的外径包含翅片在内控制在合理范围，两端安装轴的直径适配行业通用的安装孔尺寸，安装时只需要在设备壁面加工对应直径的通孔，预留接线端的接线空间即可，不需要预留过大的操作空间。安装时需要注意保持加热器的长度方向和风流方向平行或者垂直都可，但要避免翅片位置紧贴设备内壁，预留至少几毫米的通风间隙，保证翅片表面的空气能正常流通带走热量。如果用于液体伴热场景，需要确认发热段完全被伴热结构包裹，避免干烧；如果用于空气加热场景，要确保工作时空气能正常流经翅片表面，不能在密闭无空气流通的空间内长期通电，避免本体温度过高烧坏元件。在结构建模时，这款模型还原了翅片的螺旋缠绕细节、两端接电端的阶梯结构、定位挡肩的位置和固定件的装配关系，能直接用于设备装配的干涉检查、加热工位的布局模拟，也可以作为同类型加热元件选型时的尺寸参考，帮助结构设计人员快速完成加热工位的布局设计，减少反复核对样品尺寸的工作量。
