狭小空间专用双风机通风散热装置

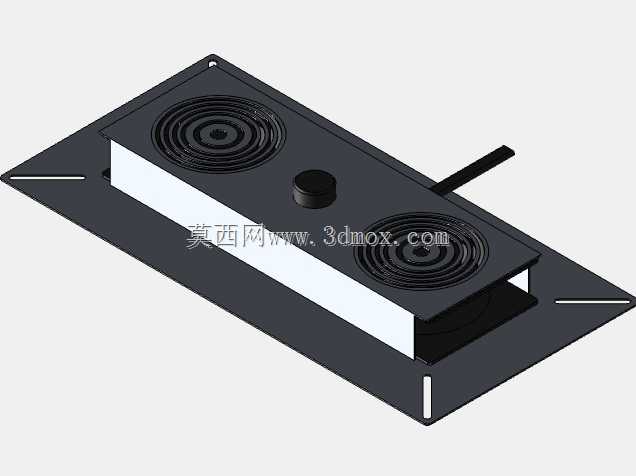

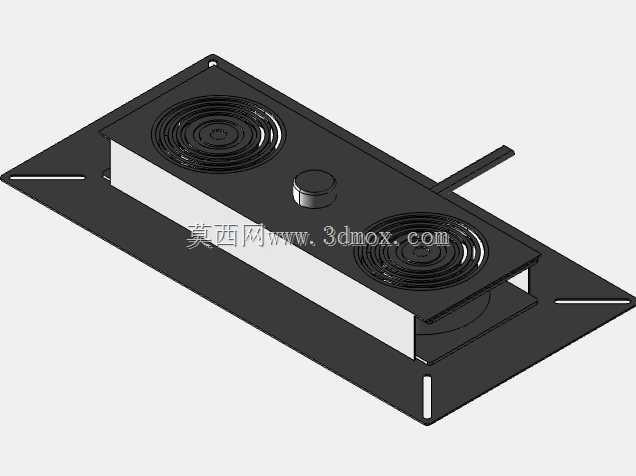

　　在机柜布线、设备夹层、密闭设备舱这类常规通风设备难以布设的场景中，通风散热一直是结构设计阶段需要优先考量的痛点，这类空间往往净空高度有限，周边管线排布密集，既需要足够的通风量带走设备运行产生的积热，又不能占用过多的设备安装空间，还要兼顾安装后的结构平整度，避免突出部分干涉周边管线或运维操作。这款双风机结构的通风装置，正是针对这类应用场景做的定向结构优化，整体采用扁平式矩形壳体设计，主体壳体厚度控制在极低的范围内，能够直接嵌入预留的安装开口内，安装完成后仅顶部法兰边与安装面齐平，不会在舱体内外形成突出结构，最大化适配狭小空间的安装边界。

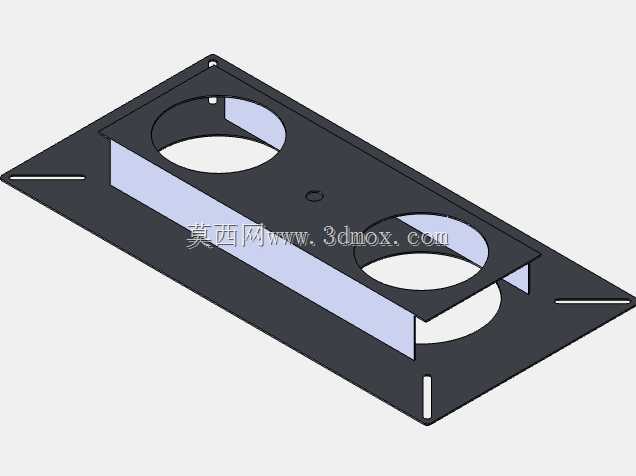

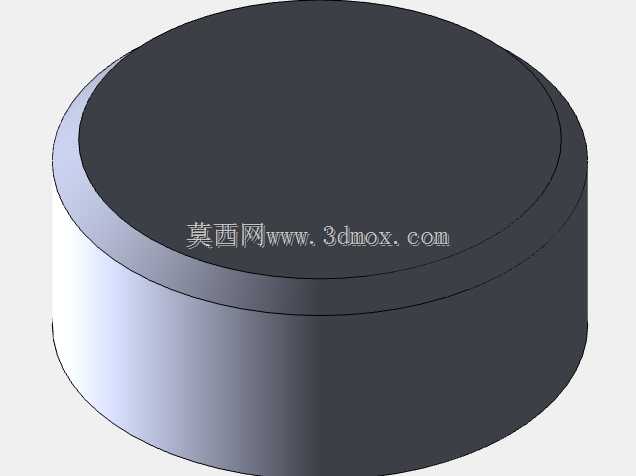

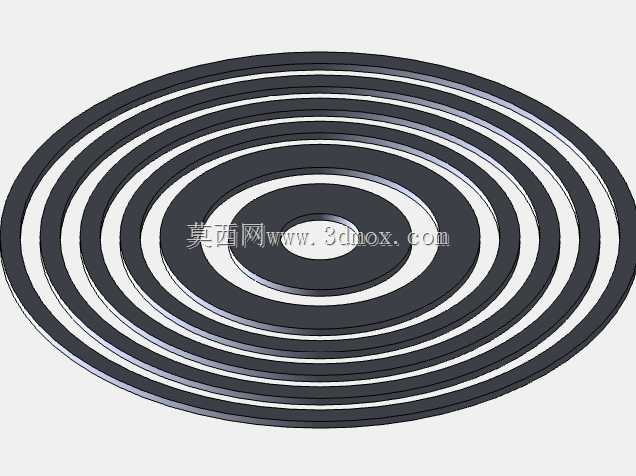

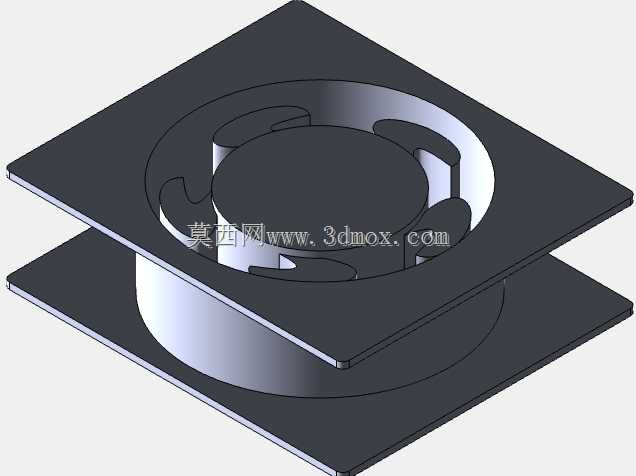

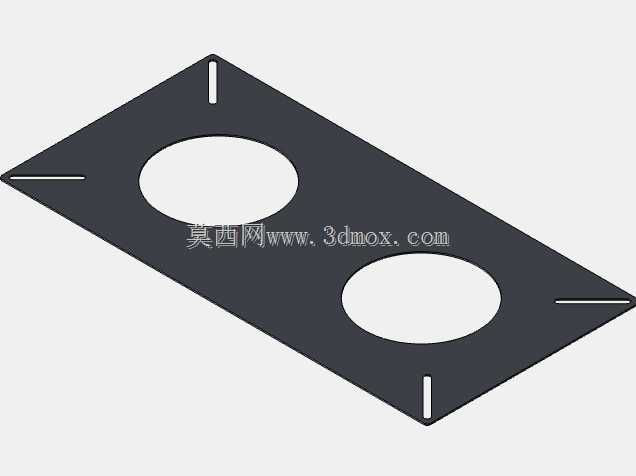

　　从结构布局来看，装置顶部的安装法兰边做了外翻折边处理，四个角位预留了长条形安装孔，这类长圆孔的设计能够抵消安装面开孔的位置公差，现场安装时不需要反复调整开孔位置，直接通过紧固件穿过长圆孔即可完成固定，安装容错率更高，适合现场改造类项目的快速布设。法兰边下方的主体壳体为封闭风道结构，内部并排布设两台轴流风机，风机出风口直接对准风道下方的空间，两台风机同向运转时能够形成稳定的定向气流，220cfm的通风量足以覆盖单台小型机柜或者密闭夹层的空气循环需求，能够持续将内部的热空气通过风道导出，避免局部积热导致电子元件性能衰减。装置顶部表面除了两个风机的防护网罩之外，还设置了一个圆形的控制旋钮，这个旋钮集成了风速调节与电源通断功能，不需要额外在周边布设控制开关，运维人员直接在装置表面即可完成风量调节操作，减少了额外的布线工作量，也避免了外置开关突出安装面带来的磕碰风险。风机外侧的防护网罩采用密筋结构设计，既能够保证气流的顺畅通过，又能阻挡外部的杂物、线缆碎屑落入风机内部，避免风机运转时出现卡滞故障，网罩与顶部法兰边采用卡扣式连接，后期维护时不需要完全拆卸整个装置，直接撬开网罩即可清理风机叶片上的积尘，降低运维的拆解难度。

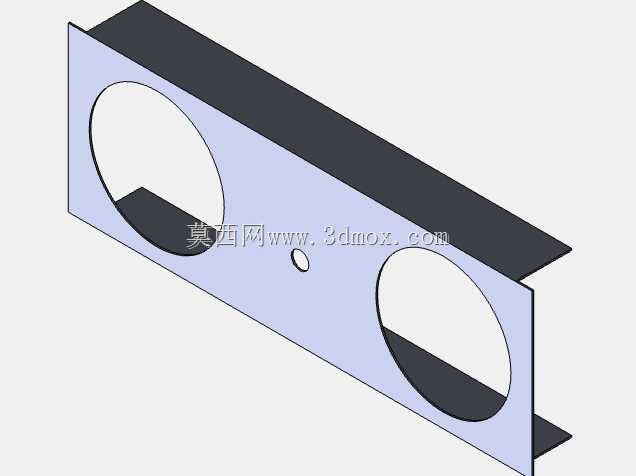

　　从安装边界来看，装置的出线端采用侧出式走线设计，电源线从壳体侧面的出线槽引出，不会占用装置上下方的安装空间，在净空高度极低的夹层内布设时，不需要为线缆预留额外的弯曲空间，进一步压缩了整体的安装所需空间。风道的侧壁做了折边加强处理，虽然整体壳体采用薄钣金加工成型，但通过折边形成的加强筋结构，能够保证壳体在安装后不会出现形变，避免长期使用后壳体变形挤压内部风机导致运转异响。在实际选型应用中，这类装置常被用在弱电井的设备舱、嵌入式安装的电气柜夹层、狭小设备间的顶部通风位置，相比传统的单风机通风结构，双风机布局在相同的安装开孔尺寸下能够提供更大的通风量，而且扁平式的结构不会突出安装面，不会影响周边设备的布设与后期运维操作。

　　设计阶段针对这类场景的安装痛点做了多处细节优化，比如安装法兰边的折边做了圆角处理，安装时不会划伤施工人员的手部，壳体表面采用喷塑处理，能够适应潮湿、多尘的安装环境，避免长期使用后壳体出现锈蚀掉漆的问题。风机与壳体之间设置了减震缓冲垫，能够抵消风机运转时产生的轻微震动，避免震动传递到安装面引发共振噪音，在对噪音控制有要求的办公区配套设备舱内使用时，也不会产生明显的运转噪音影响周边环境。整体结构没有多余的冗余设计，所有的结构特征都围绕狭小空间安装、稳定通风、便捷维护这几个核心需求展开，既保证了通风散热的实际功能，又最大化压缩了自身的体积占用，能够适配多数受限空间的通风改造与配套设计需求。
