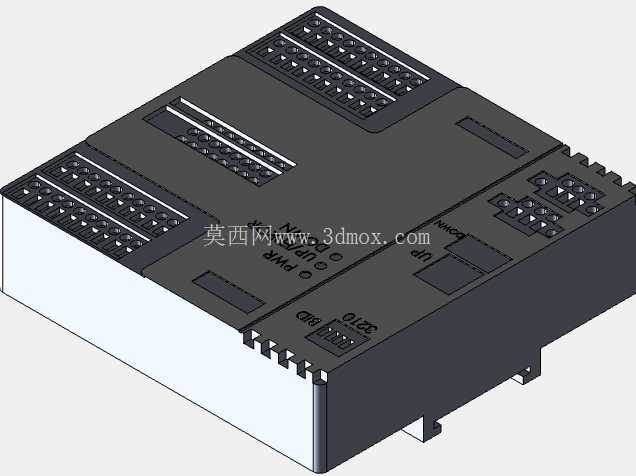

研华16通道输入输出采集模块结构设计

　　在工业自动化现场的分布式控制架构搭建过程中，这类多通道IO采集模块是连接现场侧传感、执行元件与上层控制单元的核心节点，日常产线改造、测试台架搭建、实验室数据采集系统集成时，经常会用到同类型的高密度采集单元。从结构设计角度看，这款16通道模块采用了标准DIN导轨安装的适配结构，底部预留的卡扣结构完全兼容工业现场通用的35mm标准导轨安装尺寸，不需要额外定制安装支架，就能直接卡装在现有电控柜的导轨排布间隙里，模块整体宽度控制在多通道排布的最小合理区间，相邻安装时不会出现接口干涉的问题，能最大化利用电控柜内的有限安装空间。模块正面的接口排布做了分区设计，上下两排接线端子对应16个独立通道的信号接线，每个端子旁预留了清晰的丝印标识位，

　　现场接线时可以直接对照通道号完成压接，不需要额外翻查接线手册，能有效降低现场施工的接线错误率；端子采用了快插式的结构设计，单芯硬线或者压接了冷压端子的软线都可以直接插入锁紧，不需要借助额外的接线工具，能大幅缩短现场布线的施工周期。模块侧面的散热齿结构是结构设计里的细节考量，因为多通道模块在满负载采集、输出时，内部的信号调理电路会产生持续的热量，这些均匀排布的散热齿可以增大模块外壳与柜内空气的接触面积，依靠自然对流就能把工作温升控制在元器件允许的范围内，不需要额外加装散热风扇，既降低了设备运行的故障点，也能避免风扇积尘带来的维护需求。模块上的状态指示灯排布在接口旁的醒目位置，每个通道的工作状态、模块的供电状态、

　　通讯连接状态都有对应的独立指示灯，现场运维人员巡检时不需要连接上位机，直接通过指示灯的亮灭状态就能快速判断模块的运行情况，排查通道故障的效率能提升不少。从安装边界来看，模块前端的接线空间预留了足够的操作距离，就算是柜内布线密度较高的场景，普通的螺丝刀也能顺利完成端子的接线操作，不会被相邻的线缆或者其他模块挡住操作空间；模块顶部和底部的预留间隙满足散热要求，上下排布安装时不需要额外留出过大的散热间距，能进一步压缩电控柜的整体尺寸。在实际应用场景里，这类模块可以直接对接各类开关量传感器、接近开关、光电开关的输入信号，也能输出控制信号驱动中间继电器、电磁阀这类低压执行元件，在小型设备的 standalone 控制、

　　大型产线的分布式IO扩展、实验室测试系统的信号采集环节都能适配，USB接口的通讯方式不需要额外配置专用的通讯卡，直接连接上位机就能完成配置和数据读取，对于小点位的采集场景来说，硬件搭建的门槛更低。结构建模过程中，对模块的所有卡扣、端子凸起、指示灯开孔的尺寸都做了1:1的还原，安装卡扣的形变行程、端子的插拔高度都按照实物的装配公差做了匹配，做电控柜布局设计时，可以直接把这个模型导入装配体，完成干涉检查、安装空间预留、布线路径规划的工作，不需要反复测量实物尺寸调整布局，能减少设计阶段的反复修改工作量。模块外壳的材质采用了常规的工业阻燃ABS材质，表面做了细磨砂的纹理处理，既可以提升外壳的耐刮擦性能，也能避免现场积灰后留下明显的污渍，日常运维时用干布擦拭就能完成清洁；外壳的拼接缝隙控制在均匀的0.1mm间隙，既满足外壳装配的公差要求，也能达到工业现场常规的防护等级要求，避免柜内的浮尘进入模块内部影响电路稳定性。
