手动台式压力机外部结构三维建模

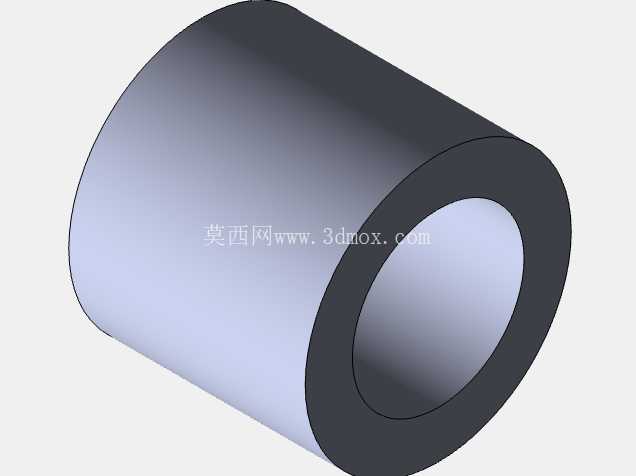

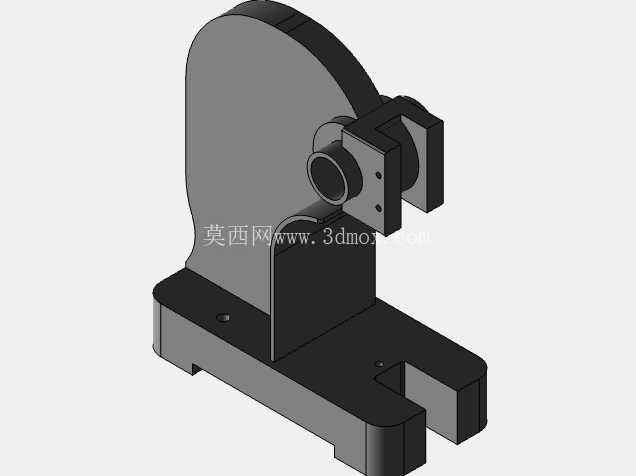

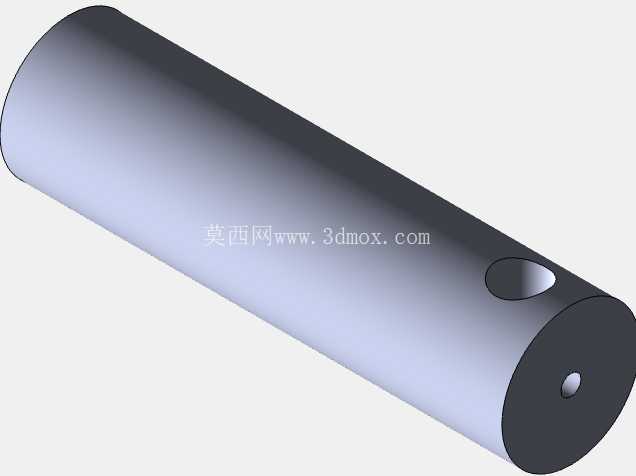

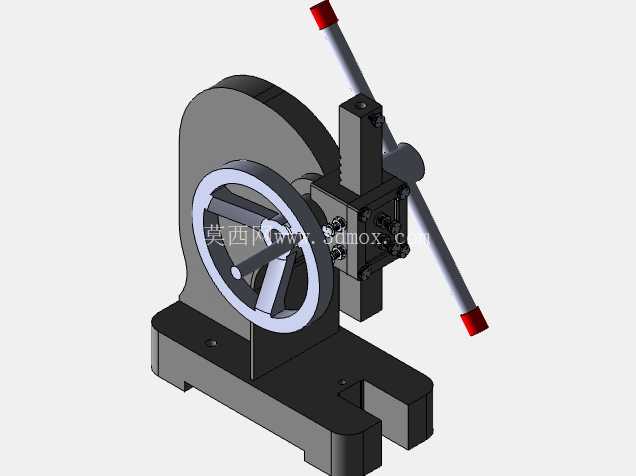

这款手动台式压力机的外部结构建模，完全围绕小型加工场景的实际使用需求搭建，日常多布置在维修工位、小批量零件加工台、教学实训车间这类场景中，用来完成薄金属片冲裁、小尺寸销轴压装、线束端子压接、小型零件铆接这类工序，不需要外接气源或者电源，完全依靠人力输入完成作业，对场地配套条件要求极低。从结构布局来看，整机采用立式悬臂的排布逻辑，底部是一体式的铸铁机座，机座下方预留了两个贯通的安装孔位，作业时可以通过螺栓直接固定在工作台面上，避免手扳施力时机身出现偏移，机座的工作台面做了平整铣削处理，平面度控制在常规工装的公差范围内，放置待加工零件时不会因为台面倾斜导致压装错位。机身的支撑部分采用厚钢板弯焊后加工的结构，侧面预留了手轮和操作杆的安装轴孔，手轮布置在机身正面偏下的位置，主要用来微调压头的初始高度，适配不同高度的待加工工件，手轮的轮缘做了滚花处理，转动时不容易打滑，手轮中心的轴端连接内部的升降丝杠，转动手轮时可以带动滑块部分上下移动，调整压头和工作台面之间的开档距离。长操作杆布置在机身侧面，杆身采用空心钢管制作，两端套有红色的防滑橡胶套，一方面是增加握持的摩擦力，另一方面醒目的红色也能提醒操作人员注意施力安全，操作杆的支点位置经过力臂优化，按照成年人常规臂力计算，在压头端可以输出足够的压装力，满足小型零件的加工需求，不需要额外施加过大的作用力就能完成压合作业。压头部分采用方形滑块结构，和机身的导轨槽配合，导轨间隙做了合理的预留，既保证滑块上下滑动时不会出现卡滞，也能控制压头的下压垂直度，避免压装时出现偏载导致零件报废，压头下端面做了标准的安装孔，可以根据不同的作业需求更换对应的压头、冲头或者铆接接头，拓展设备的使用场景。建模过程中只还原了设备的外部可见结构，没有对内部的传动齿轮、丝杠副做细节刻画，主要是为了给做产线布局、工位设计的工程师提供直观的设备外形参考，方便在做车间三维布局时准确预留设备的安装空间和操作空间。从安装边界来看，整机的占地面积很小，不需要预留过大的安装位置，操作时只需要在设备正面预留足够的手臂操作空间，侧面不需要额外预留维护空间，日常的清洁和调整都可以在正面完成，非常适合空间紧凑的小型加工工位、维修班组的工具台布置。在实际选型参考时，这类手动压机的压头行程、最大开档高度都是核心参数，建模时严格按照常规手动台式压机的尺寸比例搭建，各个部件的比例协调，操作杆的摆动角度范围也符合实际使用的极限位置，不会出现结构干涉的问题，机座的配重比例也经过合理设置，保证即使不打膨胀螺栓固定，在常规压装作业时机身也不会出现倾翻的风险。对于做小型工装设计、工位布局的工程师来说，这个外部结构模型可以直接导入到产线装配模型中，用来验证工位排布的合理性，也可以作为手动压装工位的设备示意模型，不需要再重新从零搭建设备外形，节省建模的时间成本，模型的各个外部部件都做了独立的分层，后续如果需要修改外观颜色、替换局部结构也非常方便。
