加工中心用工件夹持固定钳口结构

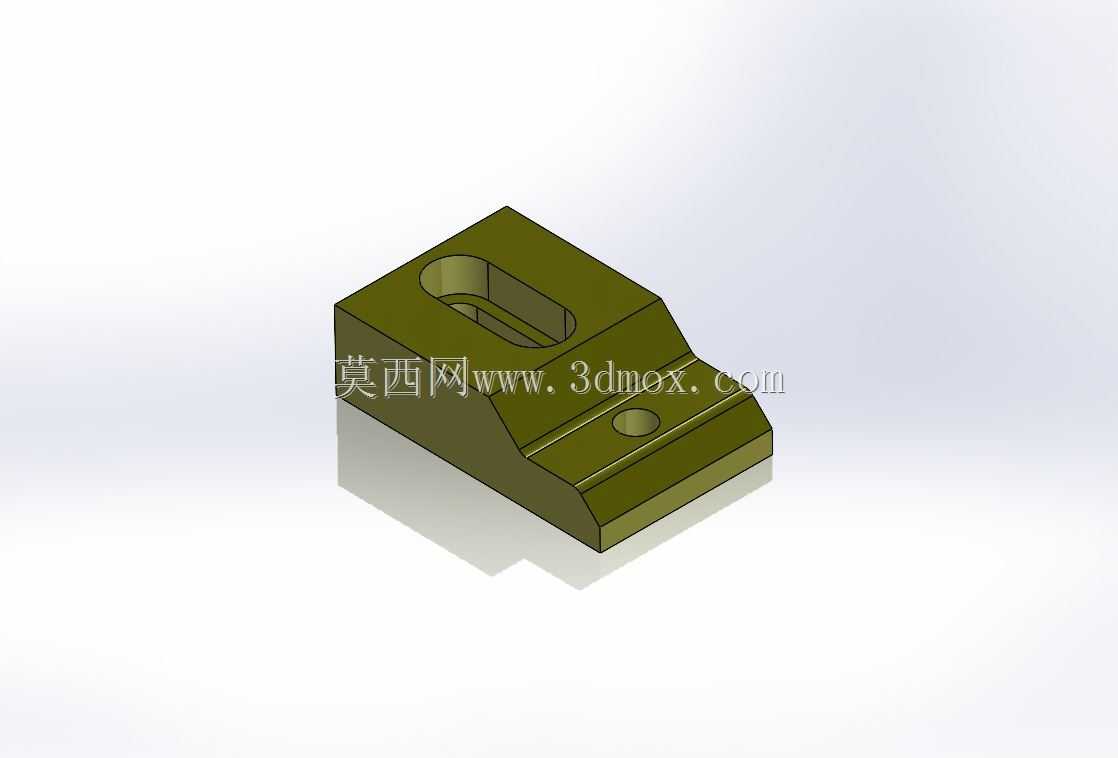

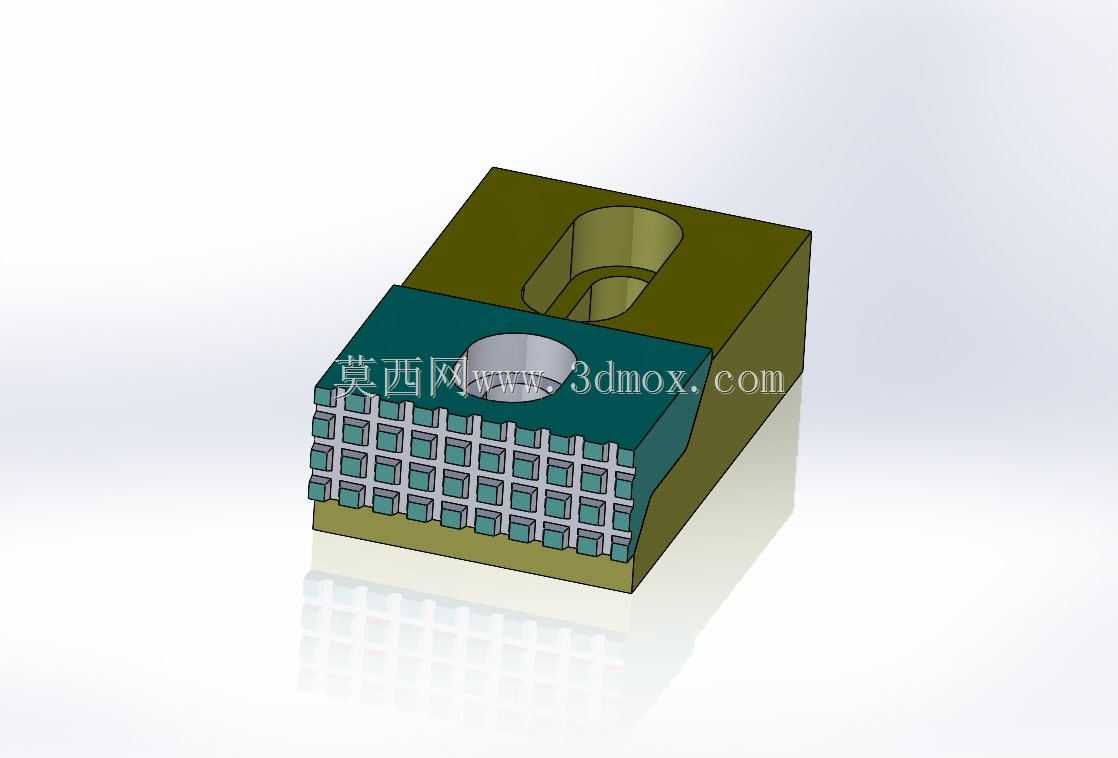

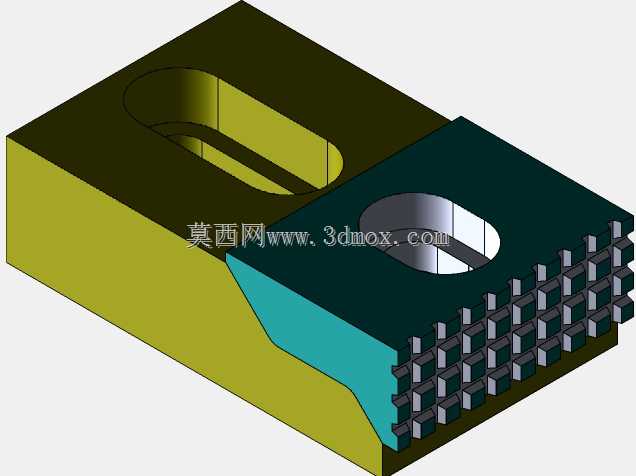

　　从结构上看，该钳口块整体为方块式基体，背部设置有通长的腰型安装槽，可适配台虎钳活动钳身的固定螺栓间距，安装时无需额外打孔改造，直接通过螺栓穿过腰型槽就能调整钳口块的伸出长度，适配不同张开度的装夹需求，安装边界可覆盖常规6寸机用虎钳的钳身安装尺寸，腰型槽的长度预留了15mm的调整余量，能兼容同规格不同品牌虎钳的安装孔位偏差。钳口的夹持工作面做了网格状的凹凸齿形结构，齿形高度控制在1.2mm，齿距为3mm，这种设计一方面可以增大夹持面与工件表面的静摩擦力，在相同夹紧力下能提供更大的抗扭转力矩，避免铣削过程中工件出现滑移飞料的风险；另一方面网格齿的接触形式为多点接触，相比整面接触的平钳口，能更好地适配工件毛坯面的平面度误差，不会因为毛坯表面局部凸起导致夹持不稳。在常规立式加工中心的批量零件加工场景里，这类钳口夹持块是台虎钳配套使用的核心接触部件，主要承担工件定位、夹紧传力的作用，避免原生硬钳口直接夹持工件造成表面压伤，同时也能通过钳口型面的适配设计，提升异形工件装夹的重复定位精度。日常车间做小批量钢件、铝件铣削、钻削工序时，经常会遇到原生平钳口夹持接触面不足、装夹找正耗时久的问题，这类定制化钳口块就是针对这类痛点设计的。

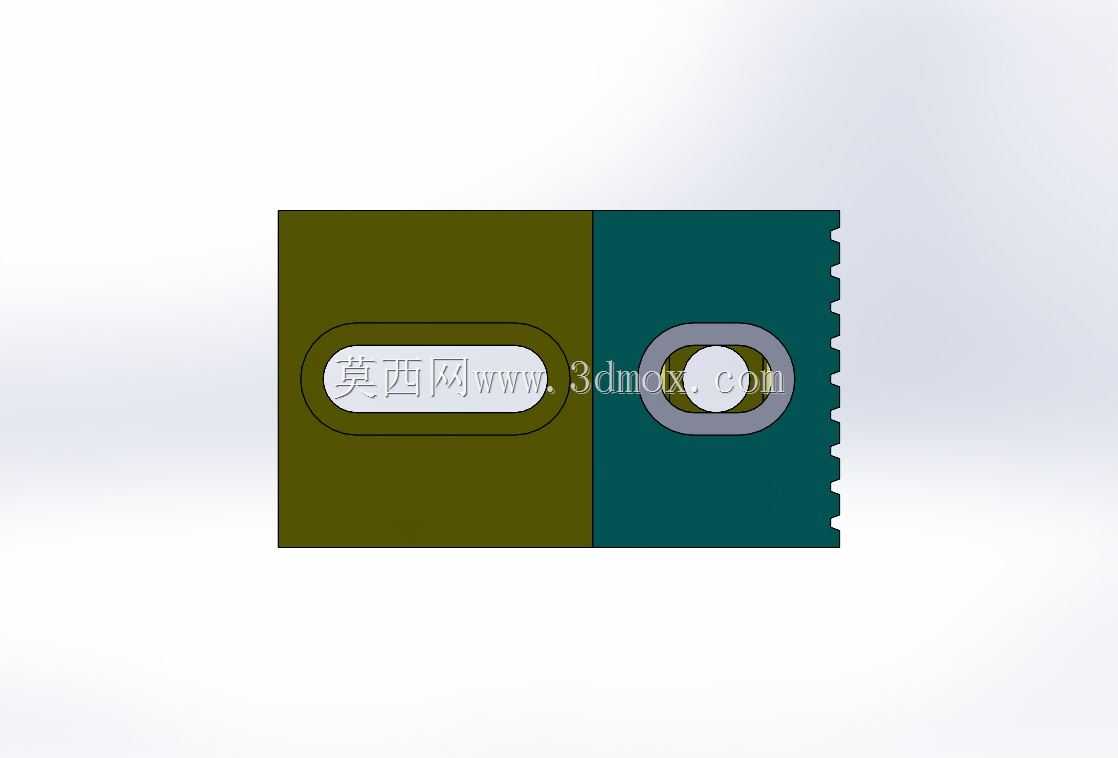

　　齿形区域的上方预留了一个圆形沉孔，这个沉孔主要是用于安装可换式定位销，当加工需要重复装夹同批次工件时，可以在沉孔内装入对应直径的定位销，与工件侧边的工艺孔配合实现快速定位，省去每次装夹打表找正的时间，单批次工件的装夹辅助时间能缩短40%左右。基体的材质选用45号钢调制处理，整体硬度达到HB220-250，夹持工作面的齿形区域做了局部高频淬火，硬度提升至HRC45-50，既保证了基体的韧性，避免装夹受力时出现断裂变形，又提升了齿形部位的耐磨性，长期使用不会出现齿形磨平打滑的问题，正常生产工况下使用寿命可达12个月以上。

　　设计过程中特意将齿形区域的边缘做了0.5mm的倒角处理，避免工件装夹时齿形边缘刮伤工件已加工表面，同时也能减少钳口自身的应力集中，避免淬火过程中出现边角开裂的情况。腰型安装槽的内壁做了锪平处理，保证固定螺栓的头部能完全沉入槽内，不会突出钳口基体表面，避免螺栓与工件或者虎钳其他部件发生运动干涉。在实际使用时，这类钳口块通常成对安装在虎钳的固定钳身和活动钳身上，两个钳口的齿形面相对，夹紧时网格齿嵌入工件毛坯表面0.1-0.2mm，形成稳定的摩擦锁合，对于表面粗糙度Ra6.3以上的毛坯件，夹持力达到12kN时即可满足大部分铣削工序的夹持要求，无需额外加装辅助支撑。

　　针对不同的工件加工需求，还可以在这个钳口块的基础上快速修改型面，比如针对圆形棒料加工，可以在网格面基础上加工出V型槽，针对薄壁件加工，可以将齿形更换为光面贴铜皮的结构，基体的通用安装结构不需要改动，只需要修改夹持工作面的特征即可，大幅降低了定制工装的设计和加工成本。很多车间师傅在做精密零件加工时，都会根据常加工的工件类型自制这类钳口块，相比采购的成品软钳口，这种带网格齿和定位沉孔的结构通用性更强，调整更灵活，既能满足粗加工时的大夹持力需求，也能通过更换定位件满足半精加工的重复定位要求。需要注意的是，安装这类钳口块时要保证两个钳口的工作面平行度误差控制在0.02mm以内，否则会导致工件装夹后出现倾斜，加工出的零件垂直度超差，腰型槽的固定螺栓要采用8.8级以上的内六角螺栓，拧紧力矩控制在25N·m左右，避免夹紧过程中钳口块出现移位。
