输送线可调式多工位钳位夹持机构

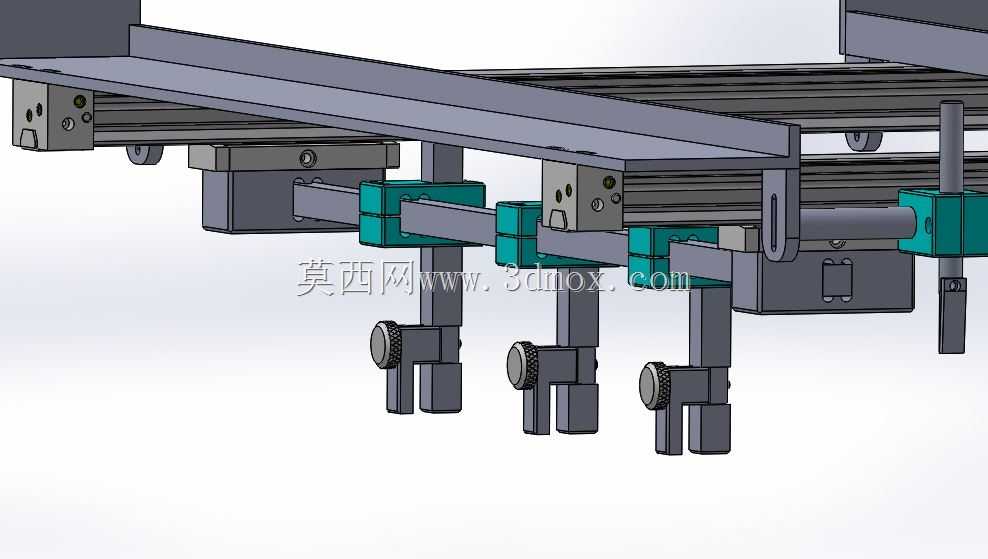

这套可调钳位夹持机构，主要适配平面输送类产线的工件随行定位、工位夹持需求，常见于3C小件装配、汽车零部件检测、轻工产品包装段的输送工序，解决输送过程中工件移位、工位对位精度不足的问题。从结构布局来看，整套机构依托标准输送线的铝型材横梁作为安装基体，不需要额外搭建独立支撑框架，可直接适配市面常规40、45系列欧标铝型材输送线的安装槽位，安装时仅需通过T型螺栓将上部固定座卡入型材槽内，调整好横向间距后锁紧即可，不需要对原有输送线梁体做打孔、焊接等二次加工，现场改造适配的灵活性较强。

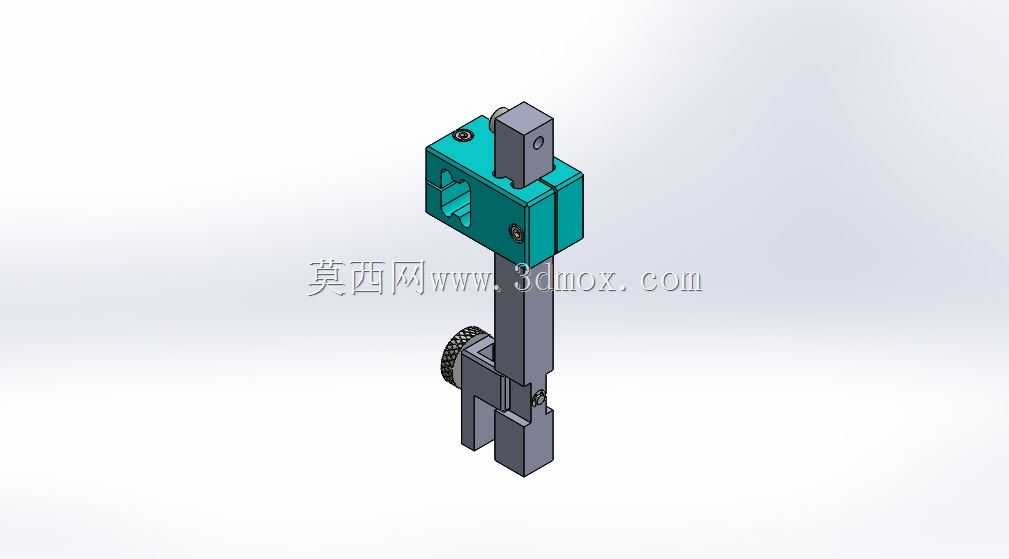

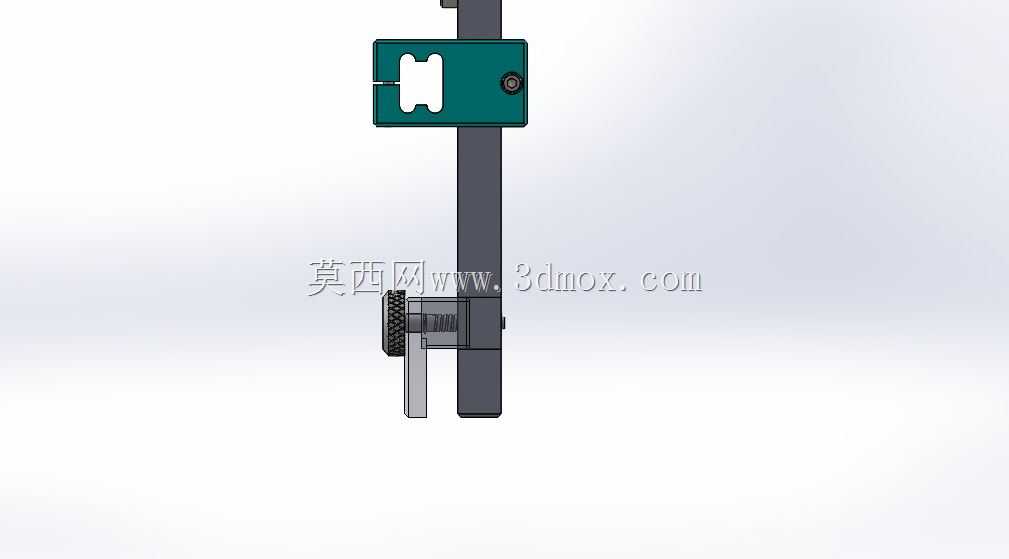

夹持执行端采用了对称式双夹爪的钳位结构，每个夹爪单元都带有独立的滚花调节旋钮，可根据不同规格工件的外形尺寸，手动调整夹爪的开合行程与伸出长度，单组夹爪的调节行程覆盖0-60mm范围，可兼容同产线多批次不同尺寸工件的夹持需求，不需要更换整套夹治具，换型调整时间可控制在十分钟以内。夹爪与上部滑动座之间采用了方形导杆做导向支撑，避免夹持过程中夹爪出现偏摆、晃动，导杆表面做了硬化处理，长期往复调节的磨损量更小，能长期保持夹持位置的重复精度。

横向位置调节方面，连接夹爪单元的滑动座通过青绿色的锁紧块与横向圆导轨配合，松开锁紧块的紧固螺钉后，滑动座可沿着圆导轨任意调整横向位置，调整到对应工位的所需位置后拧紧紧固螺钉即可完成固定，相邻两组夹爪的中心距可根据工件的排布间距灵活设置，最小可适配中心距80mm的密集排布工件夹持需求。上部的固定座与输送线横梁之间还预留了高度调节余量，可根据工件的总装高度，上下调整整个夹持机构的安装高度，适配不同高度工件的夹持位置要求，避免夹爪与工件上部的其他结构产生干涉。

从实际使用场景来看，这套机构多布置在输送线的装配工位、检测工位、扫码工位位置，当输送线载着工件运行到对应工位时，夹爪可从工件两侧对工件进行定位夹持，抵消输送线启停过程中产生的惯性移位，保证工位作业时工件的位置一致性，比如在自动螺丝锁付工位，钳位夹持后的工件位置偏差可控制在0.2mm以内，能满足自动锁螺丝的对位精度要求；在视觉检测工位，稳定的夹持定位可避免工件晃动带来的成像模糊问题，提升检测准确率。

设计过程中充分考虑了产线的维护便利性，所有组成零部件都采用模块化设计，夹爪单元、锁紧滑块、导轨、固定座都可单独拆卸更换，当某一部件出现磨损损坏时，不需要拆卸整套机构，仅需更换对应损坏零件即可，大幅降低产线的维护停机时间。同时整套机构没有采用气动、电动等动力元件，纯机械结构的手动调节与锁紧方式，不需要额外布置气源、电路管线，不仅降低了整套机构的制造成本，也避免了车间气源压力波动、电路故障带来的机构失效问题，可靠性更高，适合在一些没有布置气源的简易输送线、低速轻载输送场景下使用。夹爪的接触端面做了平面处理，没有尖锐棱角，夹持工件时不会刮伤工件表面，对于外观要求较高的塑胶件、喷涂件也能友好适配，不会在工件表面留下夹痕。整套机构的横向总宽度可根据输送线的实际宽度做适配，常规适配宽度范围为300mm-1200mm的皮带输送线、链板输送线，安装后整体向下伸出的高度不超过150mm，不会与输送线下方的托辊、机架等结构产生干涉，安装边界兼容性较强。
