阀块盖孔检测专用工装夹具结构设计

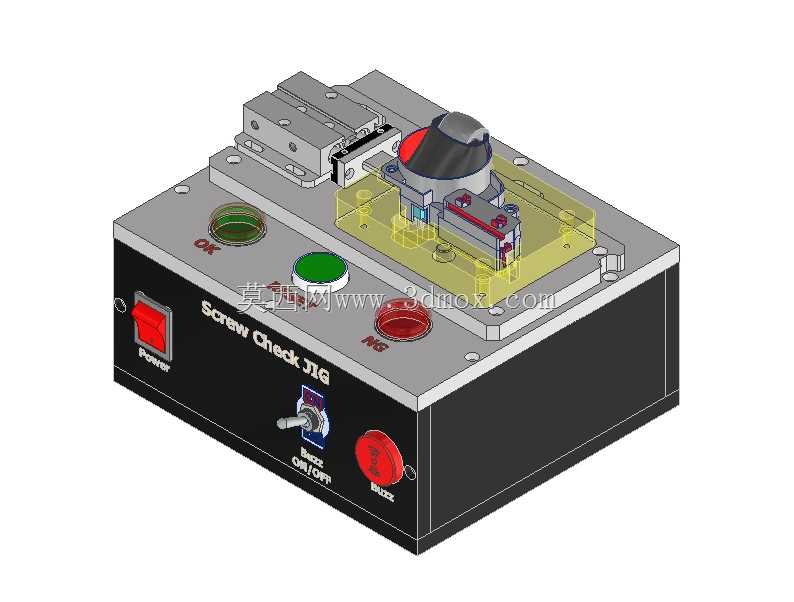

　　这套检测工装主要面向液压阀块生产制程中的终检工序，针对阀块端面安装盖孔的位置度、孔深、同轴度等形位公差做快速判定，替代传统人工用塞规、百分表逐孔检测的作业模式，能将单工件检测时长压缩到15秒以内，适配中小批量阀块产线的在线全检需求，避免不合格阀块流入后续装配环节造成密封失效、阀芯卡滞等售后故障。从结构布局来看，整套工装采用箱式集成基座设计，基座底部预留四个M8安装沉孔，可直接固定在质检工位的防静电工作台面上，整体安装边界控制在300mm220mm180mm范围内，不需要额外占用大面积作业空间，基座内部预留气路、电路走线腔，所有控制线缆、气动软管全部内置排布，避免现场走线杂乱造成的管线剐蹭、误碰触发等安全隐患。工装的定位单元采用快换式仿形定位座，针对对应型号阀块的外形轮廓做定位限位，定位销采用硬质合金材质镶装，磨损后可单独快速更换，不需要整体报废定位模块，降低后期维护成本；上方的透明防护盖板采用聚碳酸酯材质加工，既可以清晰观察检测过程中阀块的定位状态，又能防止检测过程中细小金属切屑飞溅伤人，同时盖板上预留检测探头的过孔，所有检测销的动作行程都做了硬限位设计，避免过行程压伤阀块加工面。

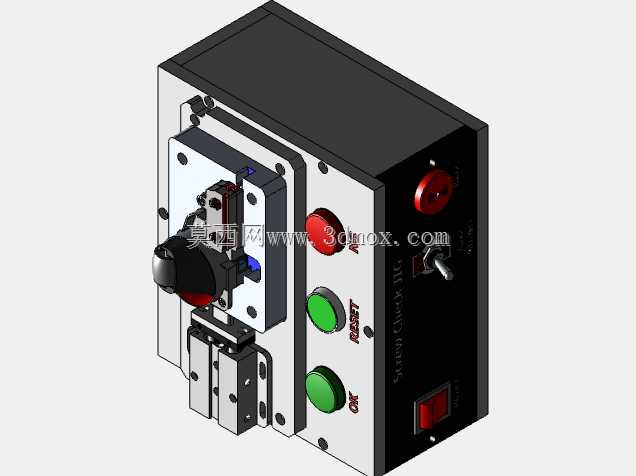

　　操作逻辑上做了防呆设计，面板上设置绿色启动按钮、红色复位按钮以及OK/NG状态指示灯，只有当阀块完全放置到位、定位面贴合无间隙时，按下启动按钮才会触发检测动作，若工件放置偏斜，气路会自动锁止不会下压，避免误操作压坏工件或检测销；检测完成后，对应合格与不合格的指示灯会点亮提示，同时蜂鸣器会发出不同频率的提示音，方便质检人员快速判定结果，不需要反复核对表盘读数，降低人员操作的技能门槛。设计过程中重点考虑了不同规格阀块的适配性，定位模块采用螺栓固定在基座面板上，更换不同型号阀块检测时，只需要松开四个固定螺栓更换对应仿形定位座、调整检测销的伸出长度即可完成换型，单批次换型时间控制在10分钟以内，不需要重新调试整个气路电路系统。

　　基座侧面设置总电源开关、气源处理二联件的调节旋钮，可根据检测需求调整下压气压，压力调节范围在0.2-0.6MPa之间，适配不同材质阀块的检测压力需求，避免压力过大造成铝制阀块表面压痕，压力过小导致检测销进给不到位出现误判。检测单元的所有滑动副都采用自润滑铜套导向，长期往复运行也不会出现卡顿、窜动问题，导向间隙控制在0.01mm以内，保证检测销的进给位置精度，重复定位精度可达0.008mm，完全满足液压阀块盖孔的形位公差检测要求。工装的后部预留气路接口与电源接口，采用快插式接头，现场接入0.6MPa以上的压缩气源与220V交流电源即可直接投入使用，不需要额外配置控制箱，集成度较高，适合生产车间的移动质检、线边巡检等多种作业场景。

　　在细节设计上，基座面板所有边缘都做了C2倒角处理，避免操作人员取放工件时被锐边划伤，按钮与指示灯都采用嵌入式安装，突出面板高度不超过5mm，防止工件搬运过程中磕碰造成按钮损坏；紧急停止按钮设置在基座正面最显眼的位置，按下后可立即切断气路与电路，所有动作部件复位，应对突发的卡料、工件放偏等异常情况。整套结构没有复杂的传动机构，零部件加工难度低，大部分结构件采用普通45号钢与铝板加工即可，加工成本可控，后期维护只需要定期清理导向铜套内的金属碎屑、更换磨损的检测销与定位销即可，日常维护难度低，适合制造车间长期高频次使用。
