带脚轮可翻转八边形重载转运转盘结构

这款带脚轮的可翻转八边形转盘，核心应用场景集中在车间内重型工件的工位间转运、装配过程中的角度调整环节，尤其适配阀门类阀块加工、仪表类零部件组装这类需要频繁变换工件朝向、短距离移位的生产场景。日常生产中，大型阀块、仪表壳体类工件自重较大，人工抬升翻转不仅劳动强度高，还容易出现工件磕碰、人员砸伤的风险，这类带行走轮的转盘结构，刚好能同时解决工件承托、水平旋转调整作业角度、带载短距离移位三个核心需求，不需要额外搭配吊装设备就能完成工位内的操作调整。

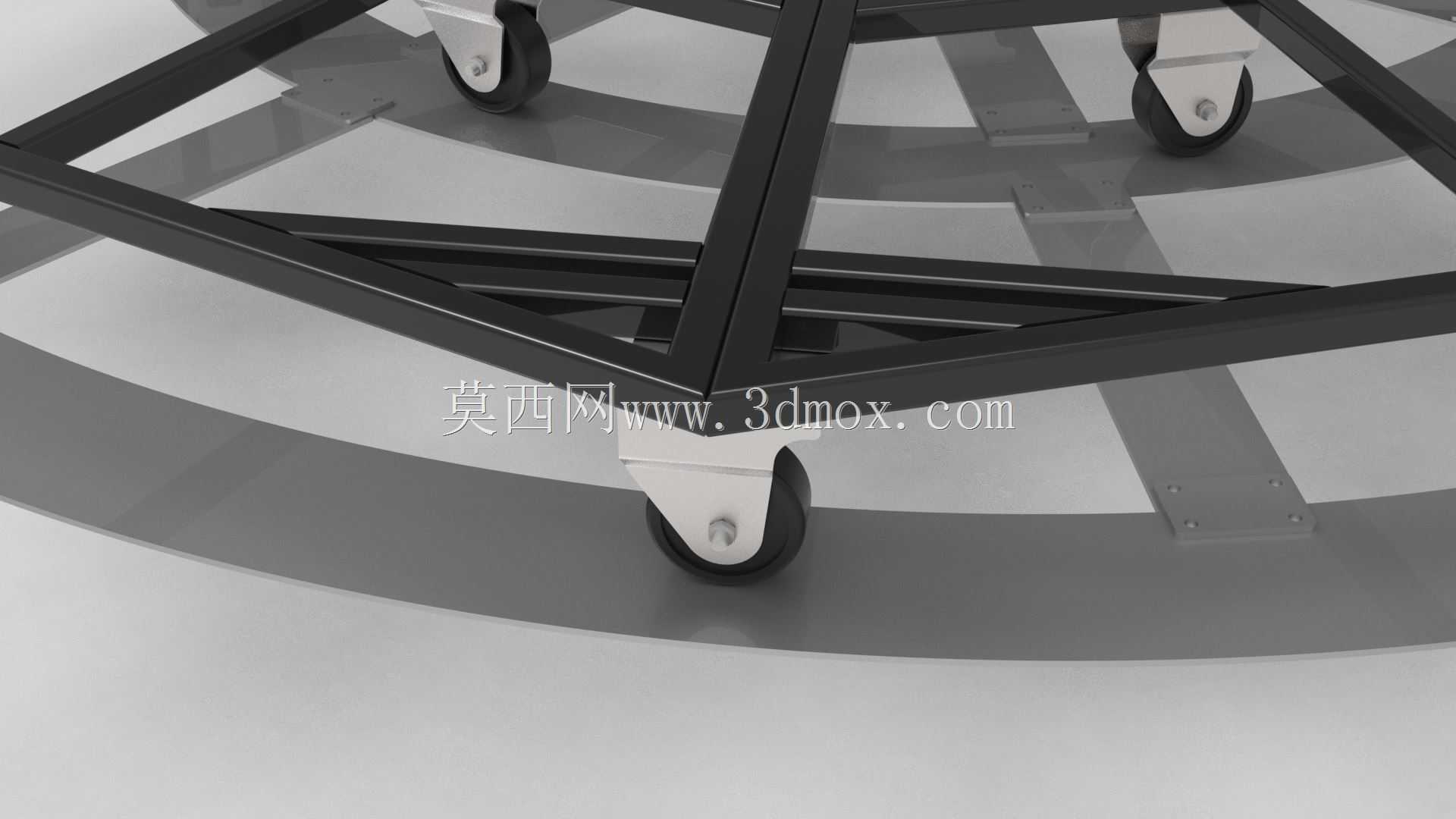

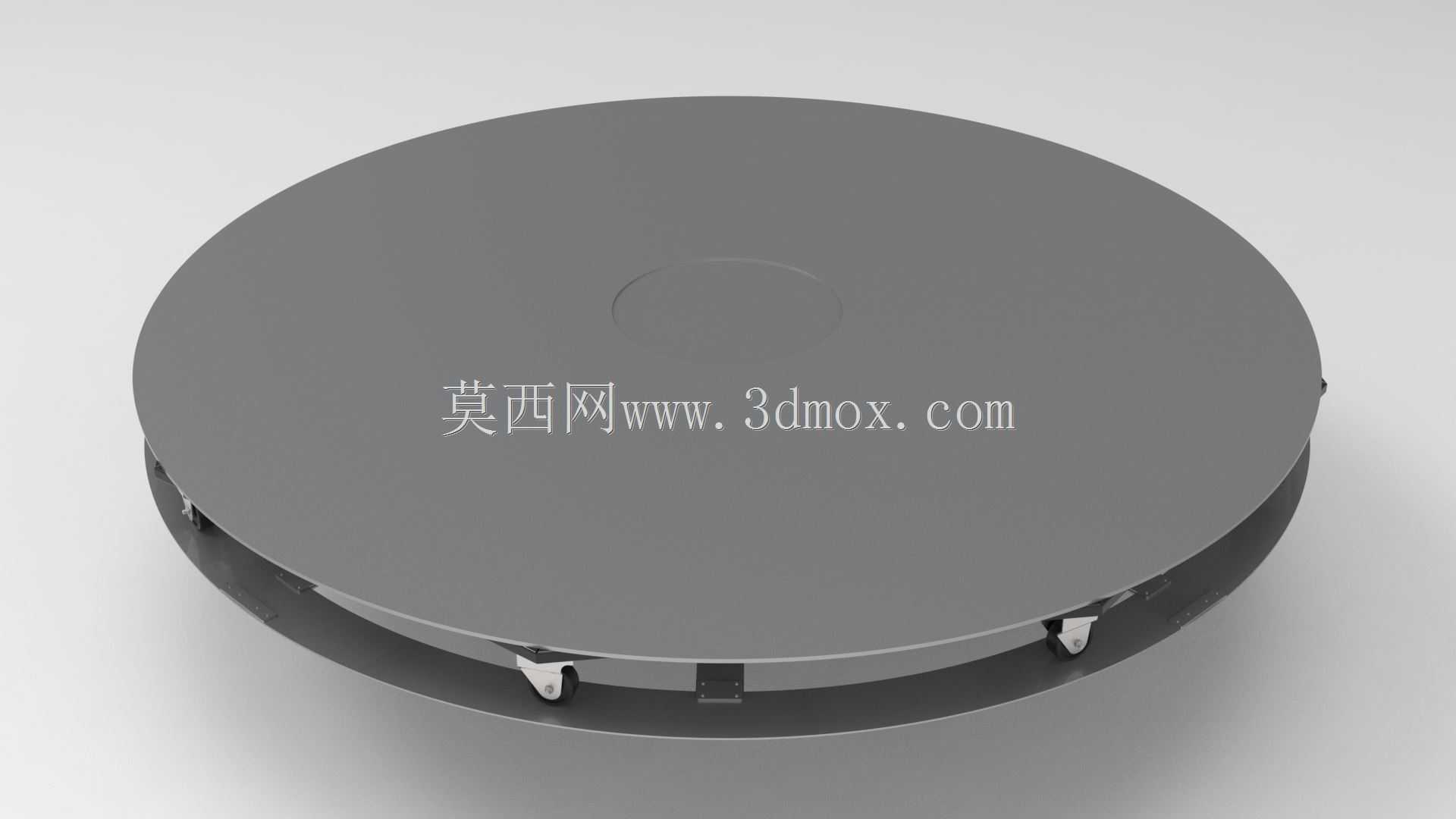

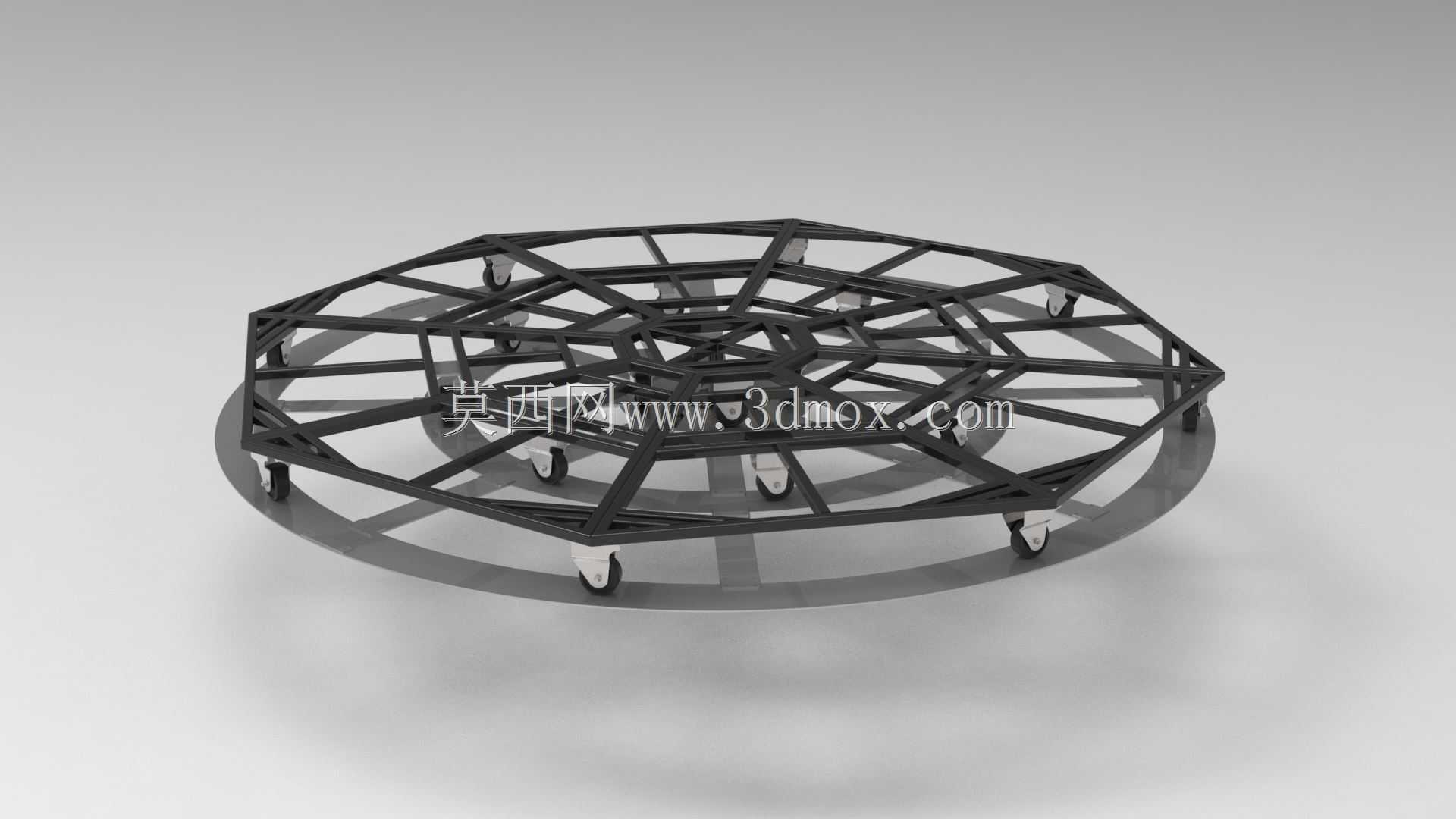

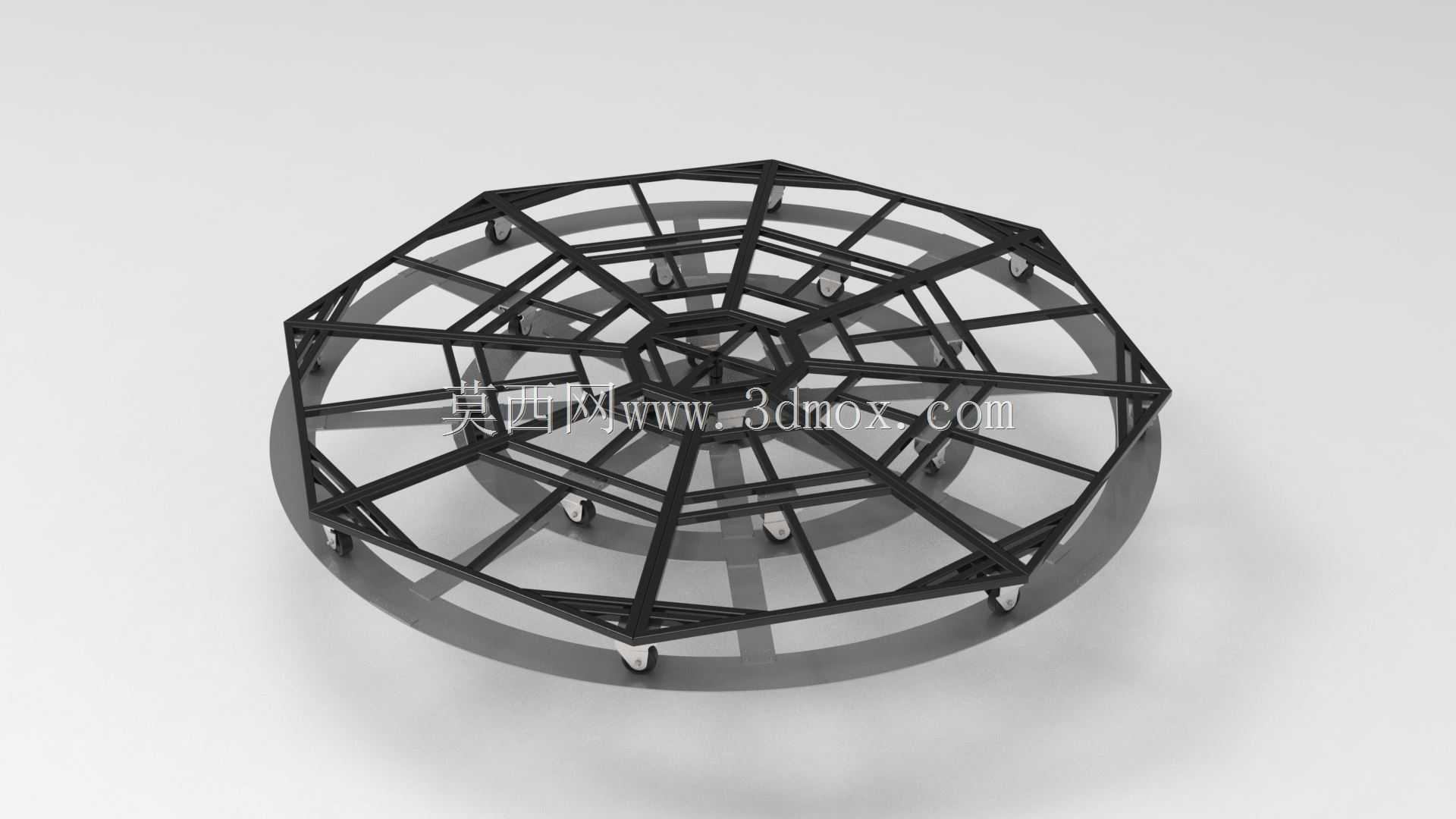

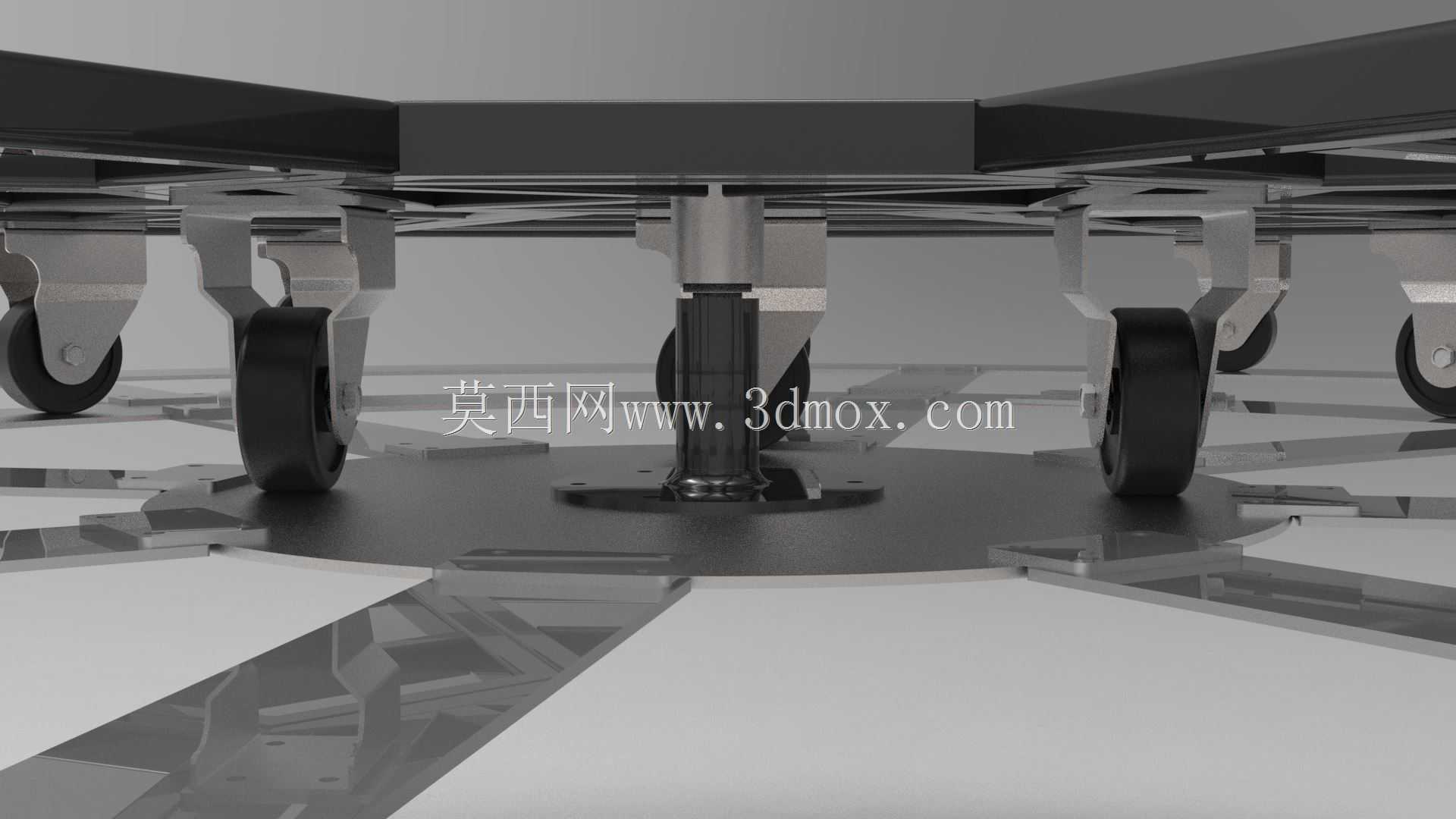

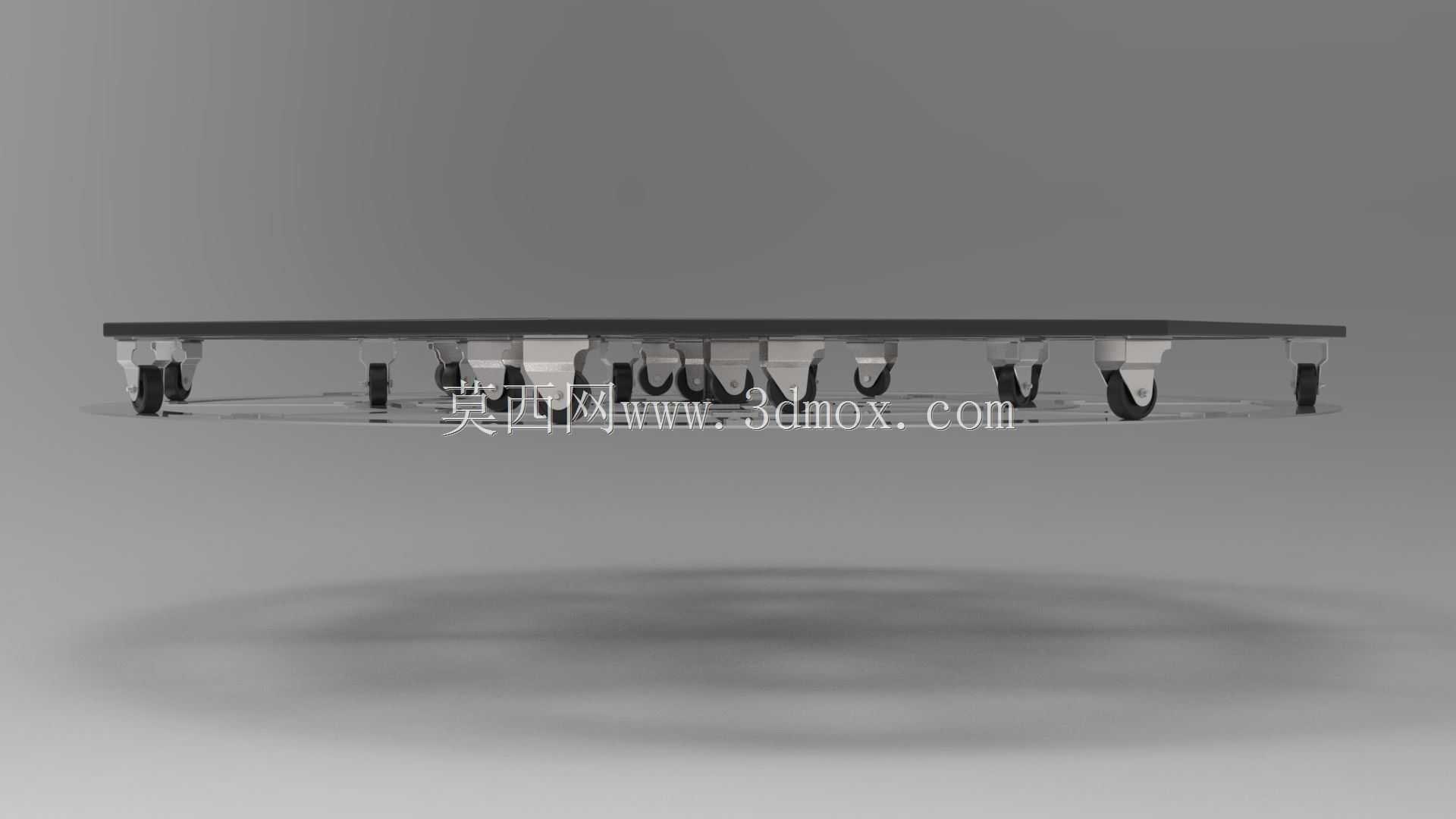

从功能特性上看，整个转盘采用框架式焊接结构作为主体承托面，八边形的外轮廓设计相比同直径的圆形框架，在边缘位置预留了更多的工件装夹点位，不管是用绑带固定异形工件，还是加装快速夹钳对规则阀块进行定位，都能找到合适的固定支点，不会出现圆形框架边缘弧形面不好装夹的问题。底部沿圆周均匀布置的脚轮采用双轴承结构，既承担整个转盘加上工件的全部竖向载荷，同时也作为转盘旋转的支撑滚动体，不需要额外加装大直径回转支承，大幅降低了结构整体自重与制造成本，脚轮的轮面采用聚氨酯材质，在车间环氧地坪上行走不会留下压痕，滚动阻力小，单人就能推动满载的转盘移动。转盘的可翻转设计，是在框架侧边设置了可锁止的铰接转轴，当需要对工件底部进行加工或者装配时，不需要将工件吊下转盘，只需要松开转轴锁止件，就能将整个承托框架连带工件一起翻转至合适角度，锁止后即可开展作业，翻转过程中框架的斜向加强筋会形成对工件的侧向支撑，避免工件滑移脱落。

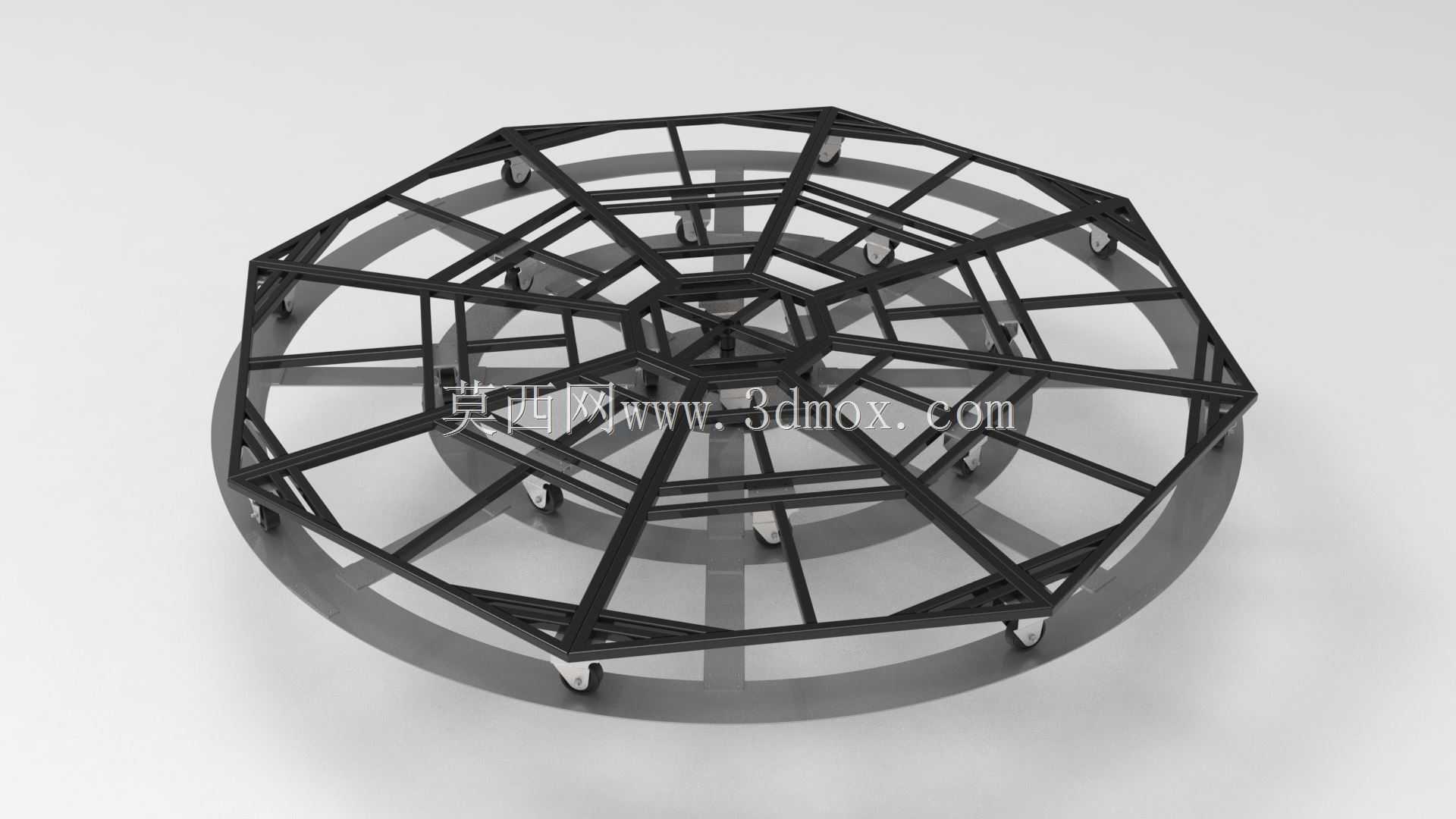

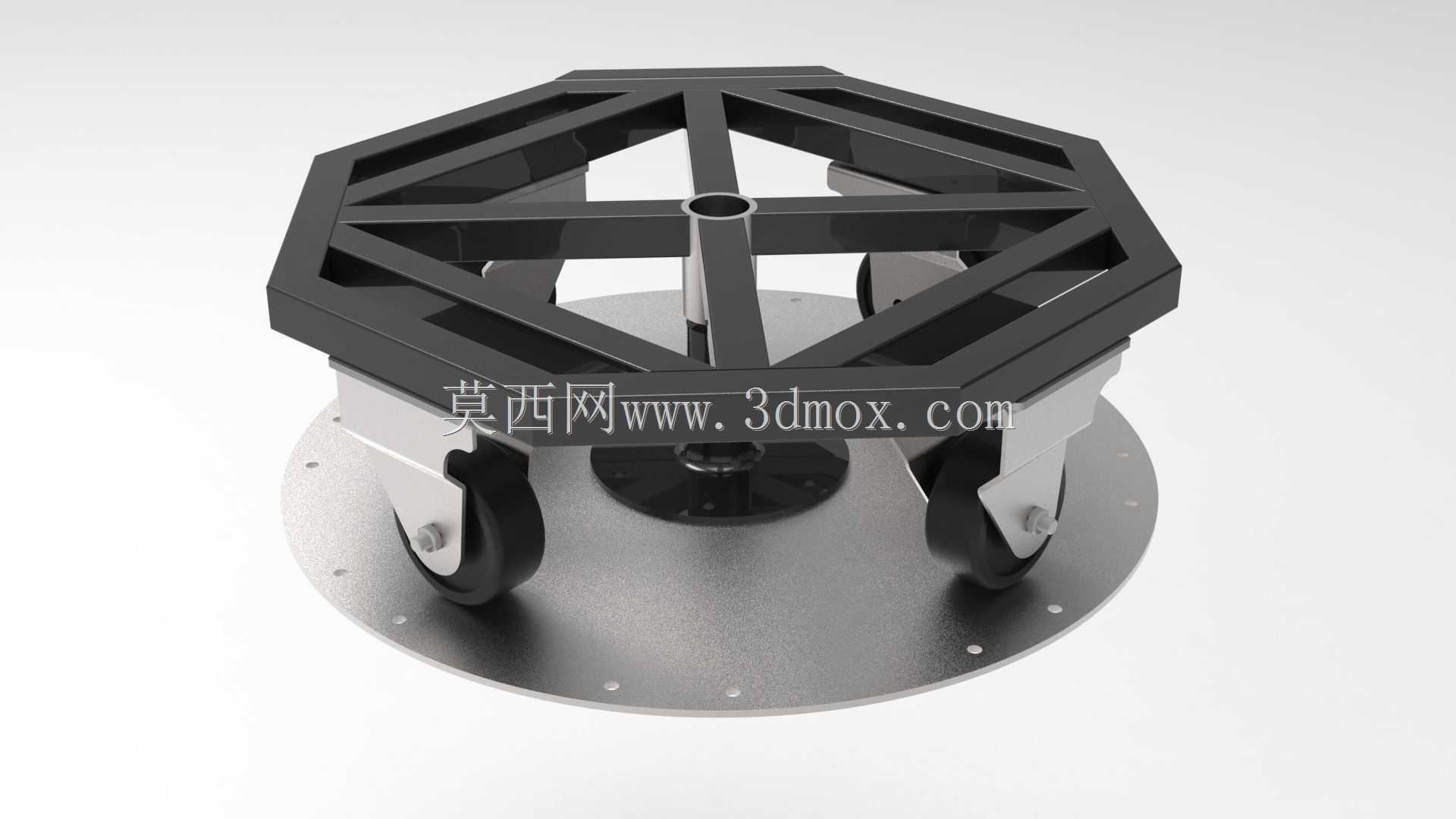

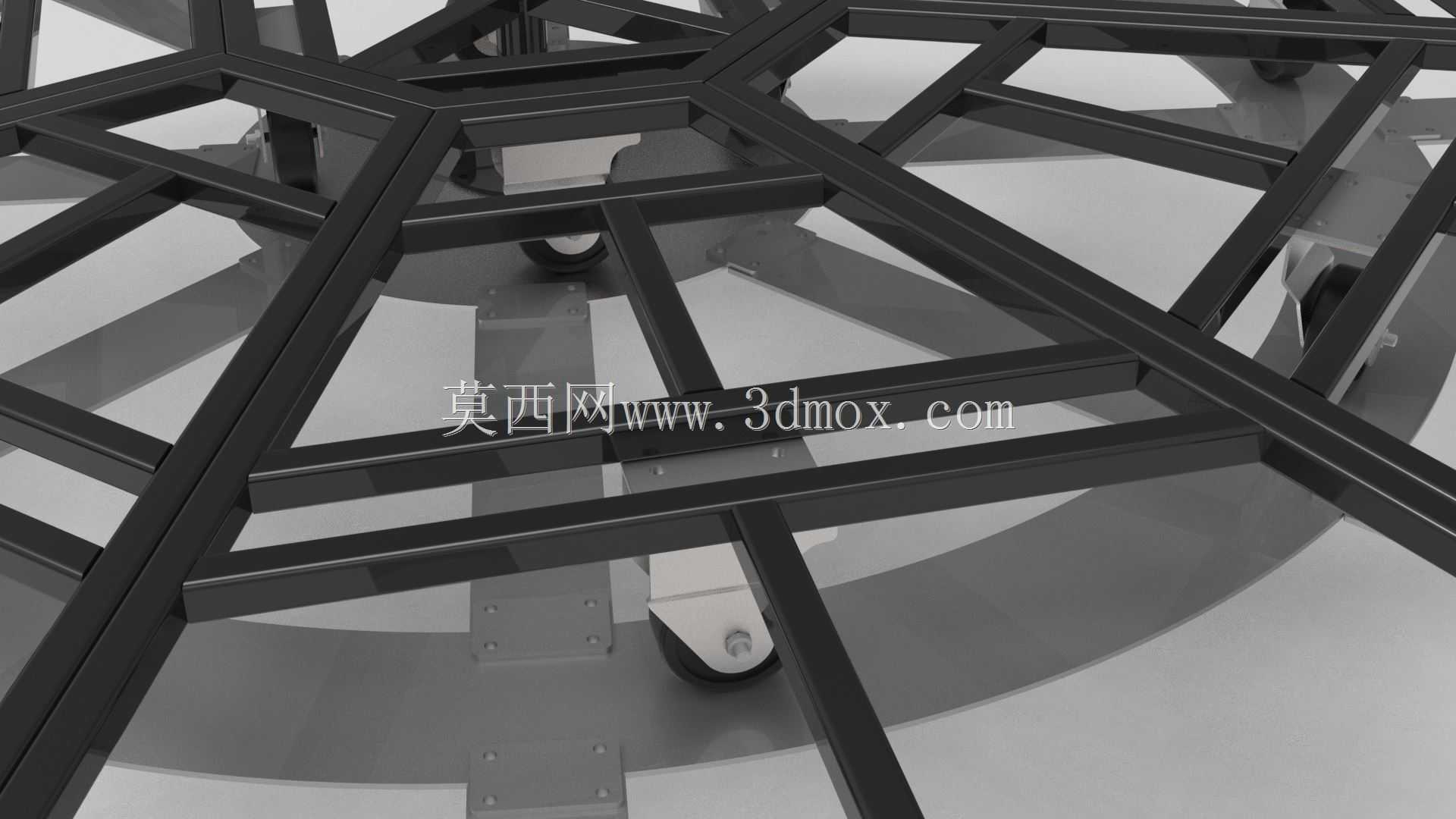

设计思路上，整个结构优先考虑了承载冗余与使用便利性，框架主体采用矩形钢管拼焊而成，内部的辐条式支撑结构按照等强度梁思路布置，从中心枢纽位置向外辐射的主梁与环形次梁焊接成整体，每个脚轮的安装位置都对应一根主梁的端部，确保工件载荷能直接通过主梁传递到脚轮，不会出现次梁受集中载荷导致的框架变形。中心位置的枢纽结构同时承担旋转定心与翻转铰接的功能，将两个运动副集成在同一位置，减少了额外的结构件，也让整个转盘的旋转与翻转动作的同轴度更容易保证，不会出现旋转卡滞、翻转偏摆的问题。框架的所有焊接位置都做了打磨去毛刺处理，避免作业过程中刮伤工件表面或者划伤操作人员，脚轮全部带刹车装置，当转盘移动到指定作业位置后，踩下刹车就能锁定所有行走轮，此时转盘可以稳定进行旋转或者翻转动作，不会出现整体移位的情况。

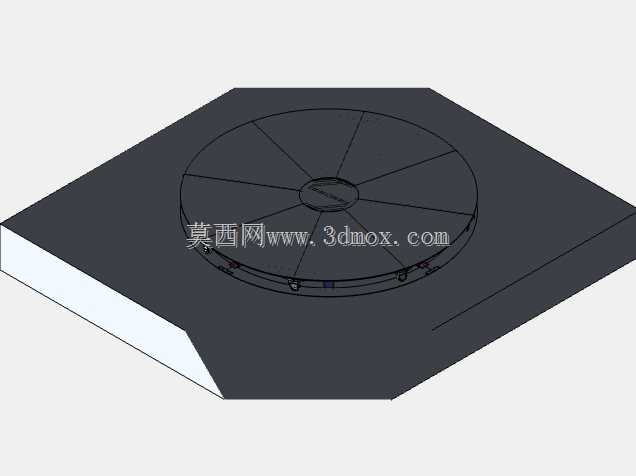

从安装边界与尺寸适配角度看，这款转盘的整体外轮廓直径适配常见的车间通道宽度，八边形的对边距离控制在常规手动转运设备的通行尺寸范围内，能够顺利通过车间内的标准防火门、设备间隔通道，不需要对现有车间布局进行改造。底部脚轮的安装高度经过统一配做，确保整个转盘放置后承托面处于符合人体工程学的作业高度，操作人员站在转盘旁进行装配作业时不需要过度弯腰或者抬臂，降低长时间作业的疲劳感。框架上的所有装夹点位都预留了标准的螺栓孔距，能够兼容市面上常见的快速夹钳、工装夹具的安装尺寸，不需要额外打孔就能直接加装适配不同工件的定位工装，转盘的旋转阻尼可以通过中心枢纽的调节螺母进行调整，根据承载工件的重量调整阻尼大小，避免轻载时旋转过滑、重载时旋转卡滞的问题，翻转角度的锁止档位覆盖了0到90度的常用作业角度，能够满足工件侧面、底面装配时的角度固定需求。在实际使用中，这类转盘不需要做地面固定，属于可移动的灵活作业工装，既可以单独作为单工位的作业台使用，也可以多个转盘串联，形成工件在不同工序间流转的无动力输送载体，适配多品种小批量的柔性生产模式，相比固定的回转工作台，投入成本更低，场地适应性更强，对于经常调整产线布局的机加工、装配车间来说，这类结构的实用性远高于固定式的作业台。
