注塑模具侧向抽芯滑块结构设计

项目分类:注塑模图纸 发布时间:2025-10-12 ID:1085058
  • 注塑模具侧向抽芯滑块结构设计

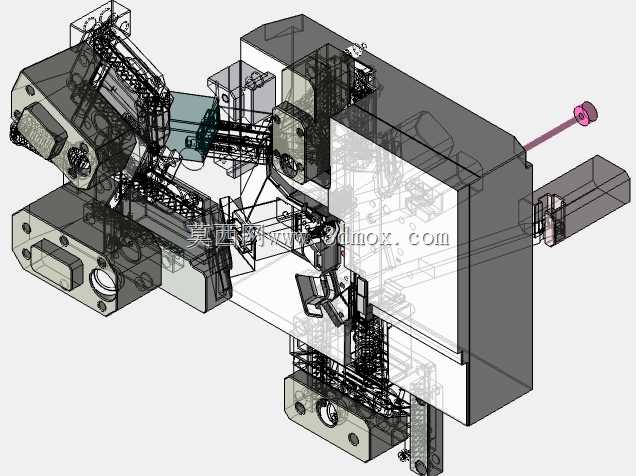

这套滑块结构主要应用于注塑模具的侧向抽芯成型环节,针对产品侧壁存在倒扣、侧凹、侧孔等无法直接沿开模方向脱出的结构特征,通过滑块的定向位移完成侧向分型与抽芯动作,避免开模过程中拉伤产品成型面,保障注塑件的外观质量与尺寸精度。从实际生产场景来看,这类滑块结构广泛适配于家电外壳、汽车内饰件、工业阀门配件等带侧向结构的注塑件生产,在多型腔模具、精密注塑模具中应用占比极高,是模具结构设计中核心的运动组件之一。

从功能特性来看,该滑块组件集成了锁紧、导向、抽芯、复位四个核心功能模块,斜导柱驱动段的配合面做了耐磨处理,与滑块本体的斜孔配合间隙控制在0.02-0.04mm之间,既保证开模时斜导柱能顺畅带动滑块位移,又避免间隙过大导致抽芯过程出现卡滞、窜动问题。滑块的成型面直接参与产品轮廓成型,因此设计时预留了抛光余量,成型区域的表面粗糙度可根据产品要求加工至Ra0.8以下,与动模型芯的贴合面做了零度贴合处理,合模时不会出现飞边溢料问题。锁紧块的楔面角度比斜导柱角度大2°,合模到位后锁紧块能完全承受注塑过程中的侧向射胶压力,避免滑块受压力后退导致产品侧壁出现披锋、尺寸超差问题。

设计思路上,这套滑块优先考虑了加工工艺性与装配维护便利性,滑块本体采用分体式拼接结构,易磨损的导向块、锁紧接触面都设计成可拆换的镶件结构,生产过程中出现磨损时不需要更换整个滑块本体,仅需更换对应镶件即可快速恢复模具精度,大幅降低模具维护成本。滑块的行程设计根据产品倒扣深度确定,抽芯行程比倒扣深度大3-5mm的安全余量,保证抽芯完成后产品能顺利顶出不会发生干涉;同时滑块的位移行程设置了硬限位结构,开模抽芯到最大行程时限位螺钉与滑块端面硬接触,避免滑块从导滑槽中脱出。导向滑槽采用双导轨平行导向结构,导轨配合长度大于滑块宽度的1.5倍,保证滑块抽芯、复位过程中运动平稳,不会出现偏磨、卡滞问题。

安装边界方面,滑块组件的整体安装基面贴合在动模板的加工平面上,基面平面度要求控制在0.01mm以内,安装时需要保证滑块运动方向与产品倒扣的抽芯方向完全平行,平行度公差不超过0.02mm/100mm。斜导柱的安装孔开设在定模板上,安装时需要保证斜导柱的轴线与滑块斜孔轴线同轴,角度偏差不超过0.5°,避免开模合模过程中斜导柱与滑块孔出现别劲问题。滑块底部设置了弹簧顶销结构,合模状态下顶销卡入滑块底部的定位凹坑,保证抽芯到位后滑块不会因为设备震动发生位移,避免合模时斜导柱与滑块孔对位不准撞坏模具。冷却水路的接口预留在滑块的非运动侧,采用加长水嘴连接,不会因为滑块的往复运动拉扯冷却水管,保证滑块成型区域的温度均匀,避免产品出现收缩不均、变形等问题。

从实际生产适配性来看,这套滑块结构可以适配160T-400T吨位的卧式注塑机,安装时不需要对模架做额外的非标改造,直接按照模架的标准开框尺寸加工即可装配。滑块的润滑槽开设在导向配合面,生产过程中定期涂抹高温润滑脂,可承受180℃的模具工作温度,适配PP、ABS、PC、PA等绝大多数常用注塑原料的生产工况,针对加玻纤的耐磨原料,滑块的配合面还可以做氮化处理提升表面硬度,延长滑块的使用寿命。
