移动式物料分料输送工作站结构设计

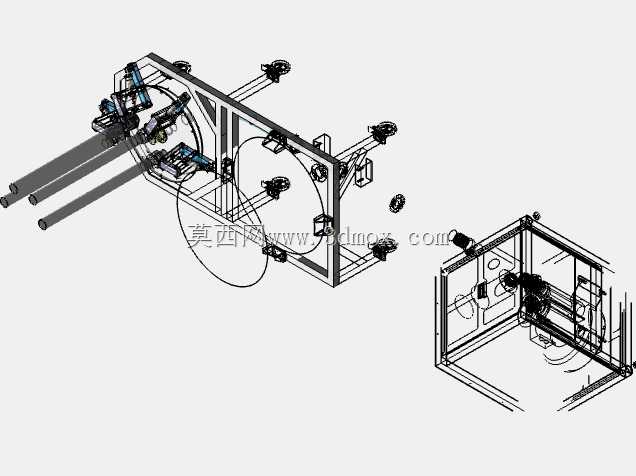

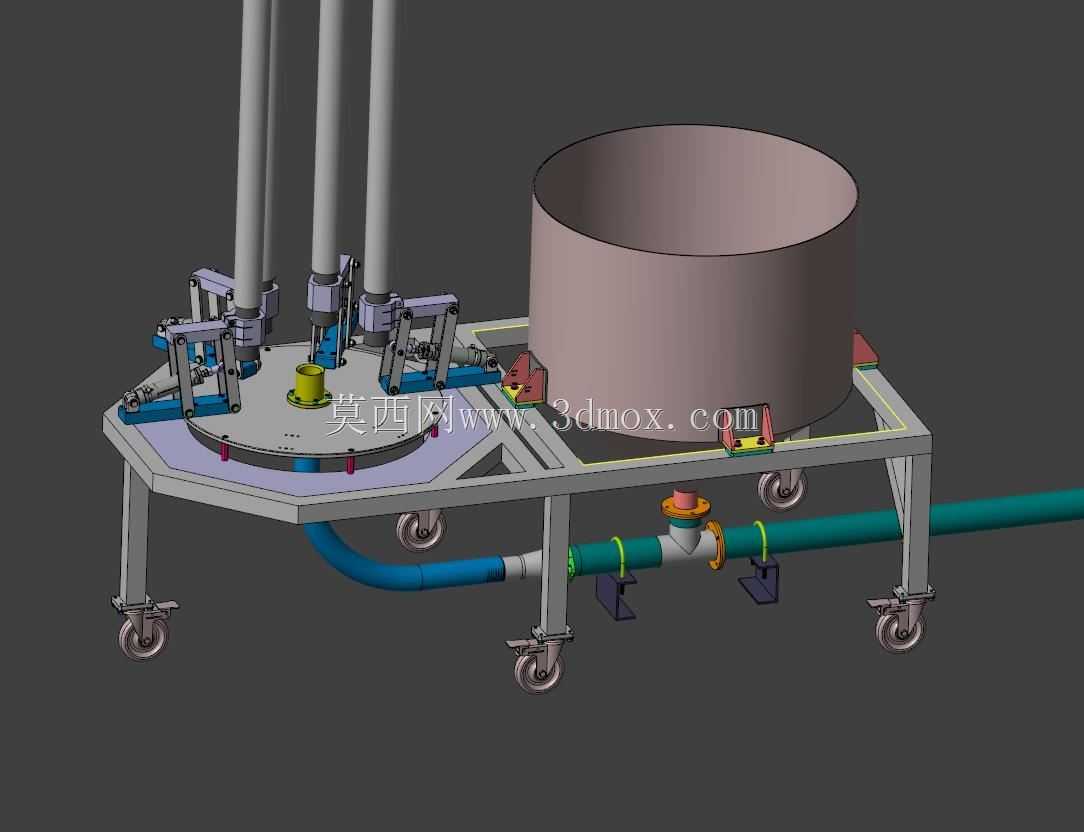

　　脚轮的选型特意选了带侧向止动块的款式，不仅能锁止滚轮转动，还能限制轮架的水平回转，设备就位接好管路后不会因为管路内的流体冲击出现移位，框架下部预留了120mm的离地间隙，方便车间日常的地面清洁，也避免地面积水腐蚀机架焊缝。上部的储料仓采用直筒式卷焊结构，仓壁用3mm厚的不锈钢板卷制，底部做了15度的锥角收口，和下方的输送管路对接时不会出现物料架桥的问题，仓体和机架之间用四组可调式限位块固定，松开锁紧螺栓就能调整仓体的水平位置，适配不同的进料口对接偏差。这套分料工作站的设计，最初是针对散料加工车间里多工位原料分配的痛点做的方案——很多中小型加工厂的原料输送是固定管路，换产或者调整工位时要重新接管道、搭支架，停机调整的时间占比很高，所以整个方案从一开始就把移动灵活性放在了核心位置。先看底部的支撑结构，采用六组带刹车的万向脚轮做承载，机架主体用矩形钢管焊接成六边形框架，框架的上平面做了铣平处理，保证上部执行机构的安装平面度误差控制在0.2mm以内，避免多组执行组件安装后出现同轴度偏差。

　　和储料仓相邻的是多工位分料执行组件，三根垂直布置的导柱固定在机架上平台，每个导柱上都装了带直线轴承的滑动压块，压块的动作行程预留了80mm的余量，既能满足不同规格分料接头的压合密封需求，也能在接头出现磨损时通过调整行程补偿密封量，压块的驱动端做了快拆结构，后期更换密封件或者调整压头不需要拆解整个导柱组件。管路布局上，主输送管道从机架底部横向穿过，管道上预留了三个带法兰的分支接口，每个接口都对应上部的一个分料执行位，管道和机架之间用带橡胶衬套的管卡固定，能抵消管路内物料流动产生的振动，避免振动传递到上部的执行机构导致紧固件松动。管道上还装了手动调节阀和快接接头，外接气源或者料源时不需要额外做管路转接，直接用标准快插接头就能对接。

　　整个设备的安装边界也做了充分考量，整机最大外轮廓尺寸控制在直径1200mm、高度1800mm以内，能顺利通过车间常规的900mm宽通道门，不需要拆解部件就能转场移动。机架的六个支脚位置都预留了可调支撑螺栓的安装孔，在地面不平整的工位，可以放下支撑螺栓把脚轮抬离地面，让设备的支撑刚性进一步提升，满足大流量物料输送时的稳定性要求。设计时还特意把所有的气动管路、线缆都沿着机架的矩形钢管内侧布置，用线槽做全封闭防护，避免移动过程中管线被剐蹭破损，分料执行位的周边都装了可拆卸的防护挡板，日常运行时能防止物料飞溅，需要维护时拆掉挡板就能直接接触到执行组件，不需要拆解其他结构。

　　从实际使用场景来看，这套设备既可以用在粮食加工车间的原粮分料工位，也能适配化工粉体、塑料粒子的多工位分配需求，移动灵活的特性让它可以在不同的生产线之间转用，不需要为每条生产线都配置固定的分料装置，能有效降低车间的设备投入成本。储料仓的容积做了0.3立方米的设计，能满足单工位15分钟左右的连续供料需求，不需要频繁补料，仓体上部预留了密封盖安装位，输送有扬尘的物料时可以加装密封盖和除尘接口，对接车间的除尘系统就能避免粉尘外溢。分料压头的结构做了模块化设计，针对不同粒径的物料只需要更换对应规格的压头和密封垫，不需要改动其他结构，换型时间能控制在10分钟以内。机架的焊接位置都做了去应力处理，焊接完成后整体做喷塑防锈，能适应车间内潮湿、有轻微腐蚀的使用环境，所有的紧固件都采用镀锌标准件，后期更换配件不需要单独定制，常规的五金渠道就能采购到同规格的替换件。
