立式注塑用化妆品包装内锅成型模具

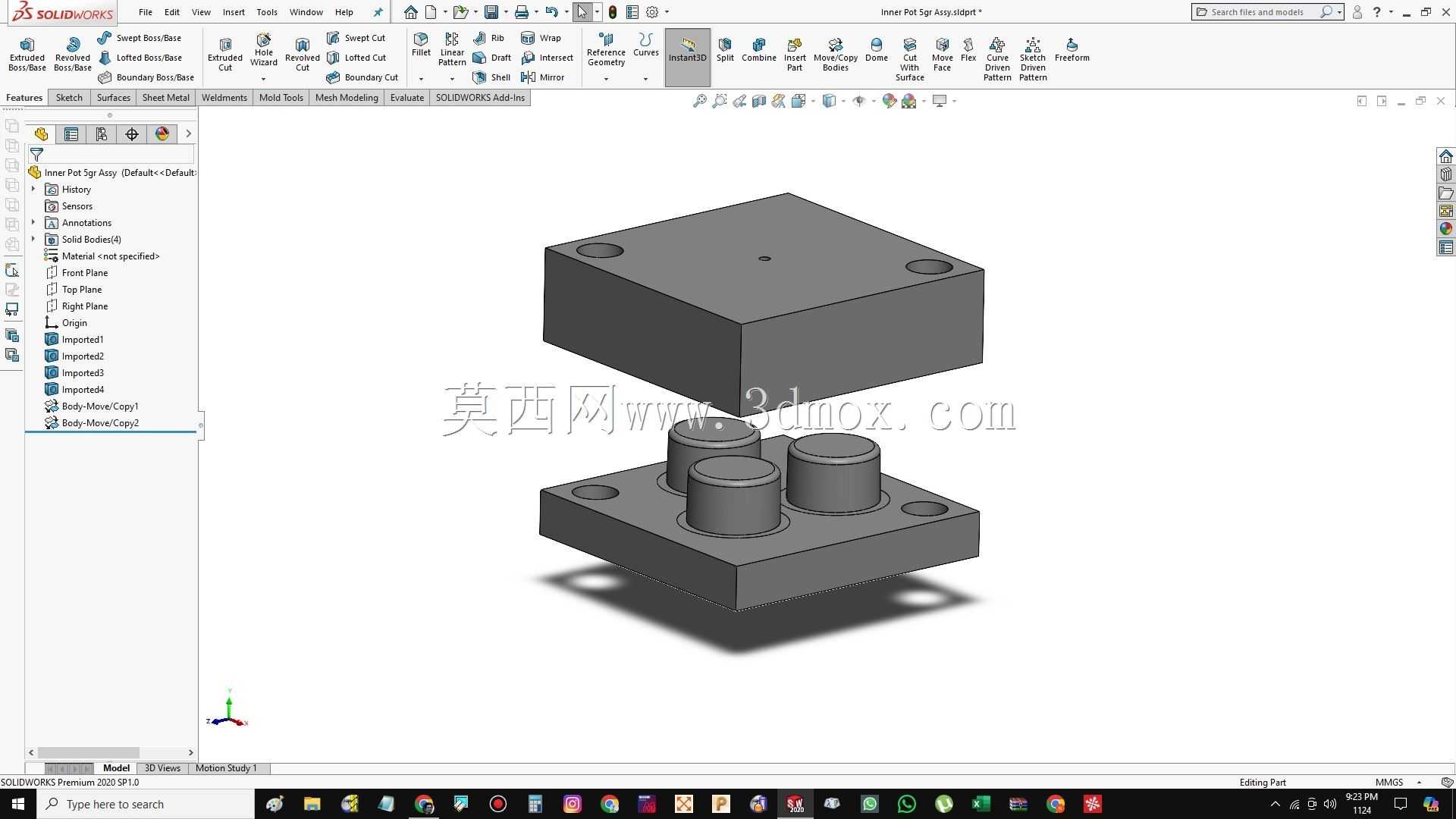

　　这套模具适配立式注塑机的生产工况，主要面向化妆品包装类内锅构件的批量注塑成型作业，在日化包装生产场景中，这类带多腔成型结构的模具，能直接对应小型包装内锅的结构特征，一次合模即可完成单个带多个定位凸台的内锅坯件成型，省去后续多工序拼接的加工步骤。从结构设计来看，模具采用上下模对合的经典两板模结构，下模部分设置三个圆柱成型凸台，凸台的尺寸公差控制在注塑成型的常规精度区间内，凸台根部做了小圆弧过渡处理，避免注塑时应力集中导致的成型缺陷，同时下模基板的四个角位设置了定位导柱孔，和上模对应位置的导套配合，合模时能保证上下模的同轴度偏差控制在0.02mm以内，避免出现飞边、错模等常见注塑问题。

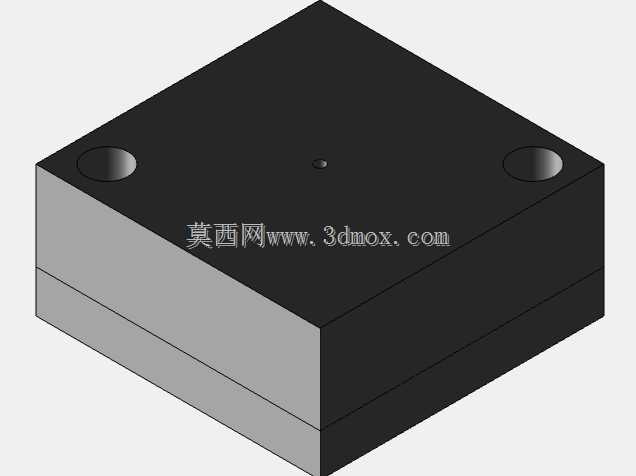

　　上模部分为平整的型腔压板，中心位置设置了微小的注塑浇口点位，浇口采用点浇口结构，开模时浇口能自动和塑件分离，不需要后续人工修剪浇口的工序，适配立式注塑机的垂直射胶作业路径，射胶时熔料能从中心位置均匀流向型腔各个位置，避免出现缺胶、气泡、熔接痕等成型缺陷。模具的安装边界完全适配常规立式注塑机的工作台装夹尺寸，上下模的装夹面都做了平整处理，不需要额外加装垫板即可直接装夹固定，模具的整体开合行程也匹配常规立式注塑机的开模行程范围，不需要对设备进行额外改造即可直接投产使用。

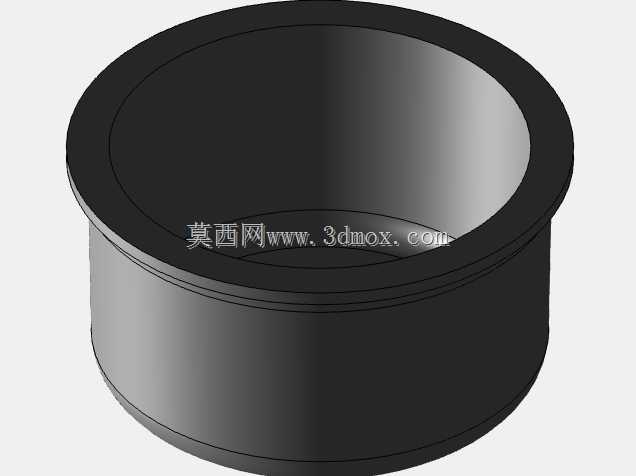

　　在实际生产场景中，这类模具主要用于生产化妆品包装内的盛装内锅构件，这类构件在日化包装领域应用广泛，尤其是小型膏霜类化妆品的内包装，对成型件的尺寸一致性、表面光洁度都有较高要求，这套模具的型腔表面做了抛光处理，成型后的塑件表面粗糙度能达到Ra0.8以下，不需要后续额外的表面抛光工序即可直接进入组装环节。设计过程中，针对立式注塑机的射胶特点，特意将流道设置在上模中心位置，缩短了熔料的流动路径，降低了注塑过程中的压力损失，能适配PP、ABS等多种常用日化包装塑料的成型参数，切换物料时只需要调整对应的射胶温度、压力参数即可，不需要对模具结构进行改动。模具的排气结构设置在分型面的四个边角位置，合模时型腔内的空气能顺着排气槽顺利排出，避免成型件内部出现气泡、烧焦等缺陷，同时排气槽的深度控制在0.02mm，既保证排气顺畅，又不会出现溢料飞边的问题。冷却水路采用循环式布局，上下模内部都设置了直通式冷却水道，成型时冷却水能快速带走型腔内的热量，缩短塑件的冷却定型时间，提升单批次的生产效率，冷却水道的接口位置设置在模具的侧方，和常规注塑机的冷却水接头尺寸匹配，接装水管时不需要额外转换接头。

　　顶出结构采用顶杆顶出的方式，顶杆分布在下模凸台的周边位置，开模后顶杆能均匀施力将成型后的塑件从凸台上顶出，避免顶出时塑件出现变形、顶白等缺陷，顶杆的行程也和立式注塑机的顶出系统行程匹配，不需要调整设备顶出参数即可正常作业。在日常生产维护中，这套模具的结构简单易拆解，上下模分离后即可直接清理型腔、检查凸台的磨损情况，易损件只有导套、顶杆等标准件，更换时直接采购对应规格的标准件即可，不需要定制特殊配件，能降低生产过程中的维护成本。针对化妆品包装件的卫生要求，模具的型腔部分采用镜面级不锈钢材质，避免长期生产过程中出现锈蚀、材质析出等问题，符合日化包装生产的卫生规范，成型后的塑件不需要额外做卫生处理即可直接接触化妆品内容物。
