带目视检查功能的织物标识检测设备结构

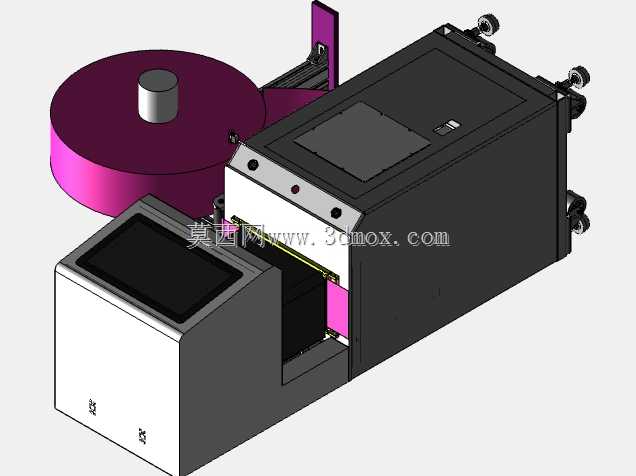

　　该设备主要面向纺织、服装、家纺等成品织物生产环节的标识核验工序，在实际产线布局中，通常设置在成品折叠包装工位之前，衔接织物成品的终检环节，替代传统人工目检核对织物标识的作业模式，解决人工长时间作业下标识漏检、错检、位置偏移判定偏差的问题，适配成卷连续织物、单片裁切织物两类来料的标识检测需求。从结构组成来看，设备左侧集成了标识带料卷装载机构，料卷支撑轴采用快拆式设计，可适配不同幅宽的成卷标识带，料卷侧设置的导向限位结构可避免标识带走偏，标识带牵引输送段采用步进式送料逻辑，配合裁切工位可实现单张标识的精准分离供给，标识供给工位与检测工位的衔接处设置有柔性压合结构，可将分离后的标识平稳输送至待检测织物的对应位置，避免标识移位影响检测判定。

　　设备中部的核心检测区域集成了目视检查成像模块，模块安装位预留了多维度调节空间，可根据不同织物的幅宽、标识的印刷位置调整成像焦距与拍摄角度，检测区域的进出料口设置有遮光挡边结构，可规避车间环境杂光对成像检测结果的干扰，检测工位下方设置有织物承托输送平台，平台表面采用低摩擦哑光材质，既可以避免织物输送过程中产生剐蹭勾丝，也能减少反光对成像模块的影响。设备右侧为主体电控与动力集成舱，舱体采用封闭式钣金结构，侧面预留了散热通风槽与走线接口，可适配产线侧装、落地安装两种固定方式，舱体底部设置的可调脚杯结构，可根据产线输送面的高度差调整设备整体水平度与安装高度，设备两侧的快拆式维护门无需专用工具即可开启，方便日常对内部传动组件、检测模块进行校准维护。

　　从安装边界来看，设备整体采用模块化布局设计，标识料卷装载模块向外延伸的结构不会占用主输送线的上方空间，设备主体的宽度可适配常规幅宽在1.2米以内的织物产线，进料端与出料端的接口可直接对接现有产线的皮带输送机构，无需对原有产线进行大规模改造。设计过程中优先考虑了产线换型的适配性，标识料卷的支撑轴可通过更换不同直径的轴套适配不同内径的标识料卷，检测模块的安装支架采用长圆孔调节结构，可快速调整检测位置以适配不同规格织物的标识检测需求，设备的传动组件多采用标准件选型，降低后续运维过程中的配件替换成本，检测区域的防护结构采用圆角过渡设计，避免操作人员在上下料、换卷过程中发生磕碰。

　　在实际运行逻辑上，当织物输送至检测工位时，触发位置传感器后成像模块启动采集标识图像，与预设的标识模板进行比对，若存在标识缺失、印刷错误、位置偏移等异常情况，设备会输出异常信号对接产线的剔除机构，将不合格品分流至异常处理工位，检测合格的织物则直接输送至下一包装工序，整套检测流程无需人工介入，可匹配产线最高每分钟60件的检测节拍，适配多数中小型纺织生产企业的产线运行速度。设备的操作触控屏设置在前端斜向安装位，操作人员无需弯腰即可完成参数设置、状态查看、异常复位等操作，触控屏旁设置的状态指示灯可直观显示设备的运行、待机、故障状态，方便现场操作人员快速识别设备运行情况。
