地毯自动化裁切加工设备结构

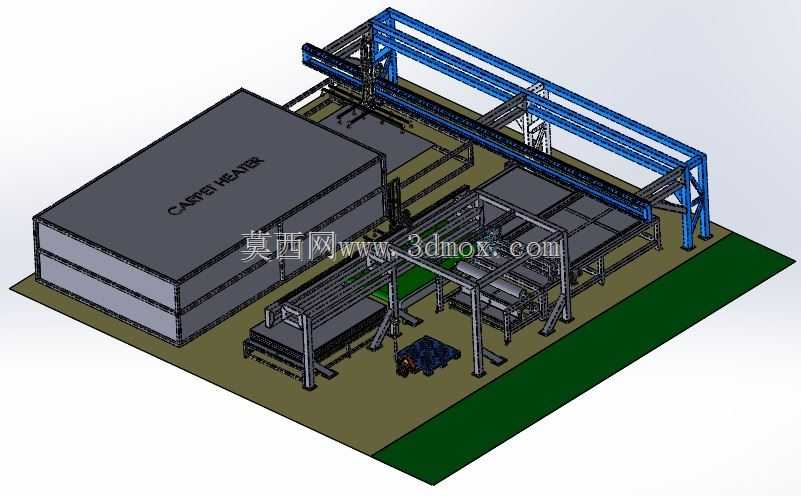

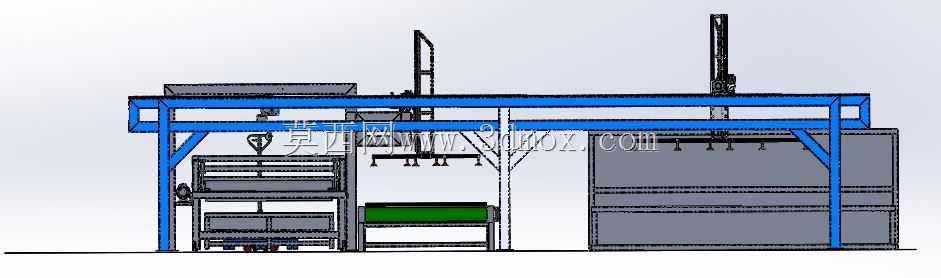

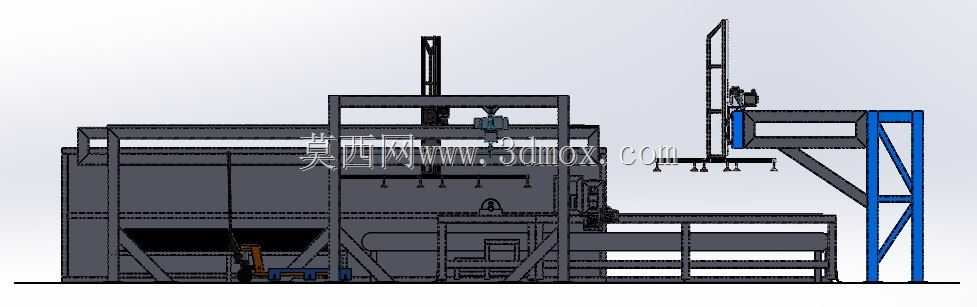

　　这套三维结构对应地毯生产后段的定长裁切工序场景，在软装材料加工车间里，成卷的地毯原料经过前道复合、加热定型工序后，会输送到该工位完成精准裁切，替代传统人工量尺、手持刀具裁切的作业模式，能大幅降低裁切尺寸偏差，减少毛料边缘的毛边、斜口问题，适配簇绒地毯、印花地毯、复合加热地毯等多品类毯材的加工需求。从结构布局来看，设备采用龙门跨架式的主体承载思路，横向龙门梁横跨在输送工位上方，裁切执行组件挂载在龙门的移动滑座上，可沿横梁做横向水平移动，同时龙门整体可沿两侧的纵向导轨做前后进给，两个方向的运动配合，既能完成直边定长裁切，也可根据预设路径完成简单异形轮廓的裁切作业，适配不同规格毯材的加工需求。

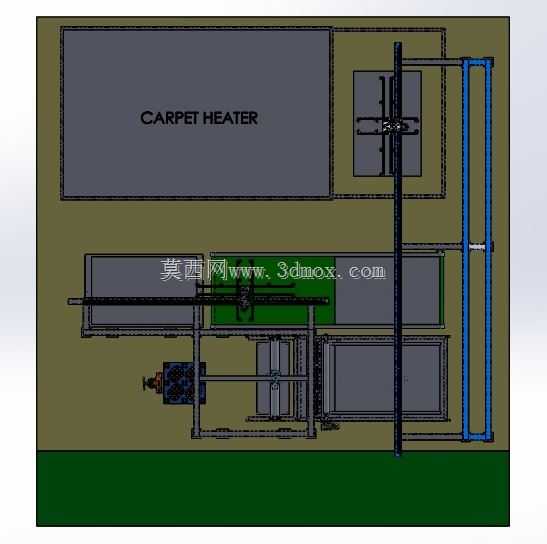

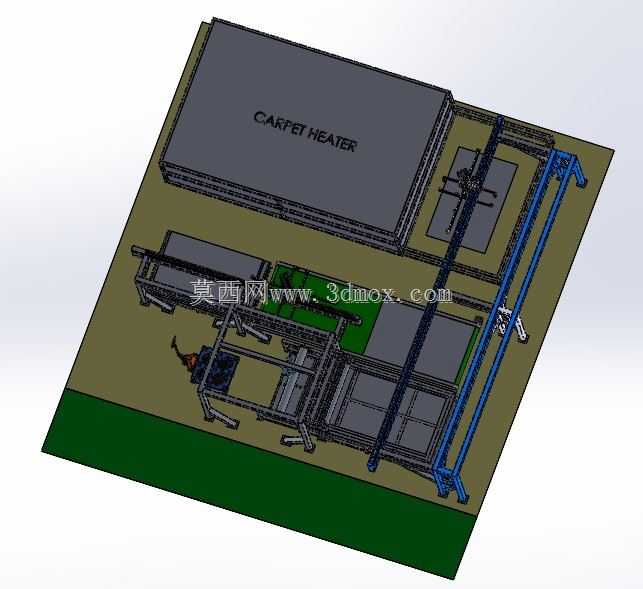

　　进料端预留了毯材加热工位的安装空间，对应图中标注的加热模块区域，该区域主要针对带背胶的复合地毯，在裁切前通过恒温加热让背胶层软化，避免裁切过程中背胶脆裂、粘刀的问题，加热工位的台面采用耐磨耐高温的酚醛层压板材质，边缘设置导向挡边，能保证毯材输送过程中不发生偏移，挡边的调节范围覆盖0.8米到4米的毯材幅宽，适配市面上绝大多数常规民用、商用地毯的幅宽尺寸。输送部分采用分段式辊道结合皮带承托的结构，进料段的辊道间距设置为150mm，避免软质毯材在输送过程中出现下垂褶皱，裁切工位的台面采用高密度中纤板铺覆毛毡层，既保证台面平整度，又能避免裁切刀直接接触硬质台面造成刀刃崩损，出料段的辊道带有气动压料结构，裁切完成后压料辊自动下压，将成品毯材平稳输送到下一码垛工位，不会因为毯材表面摩擦力大出现卡滞。

　　裁切执行端采用旋转圆刀搭配气动压脚的结构，压脚在裁切动作触发前先下压固定毯材边缘，避免裁切过程中毯材移位造成尺寸偏差，圆刀的转速可根据毯材厚度做无级调节，针对厚度5mm到20mm的不同毯材匹配对应转速，避免转速过高造成毯面绒毛焦糊，或是转速过低出现扯毛、切不透的问题。设备的安装边界需要考虑车间地面的水平度要求，整体设备的纵向长度覆盖进料加热、裁切、出料三个工位，总长度约6.2米，横向宽度随最大适配毯材幅宽设计为4.5米，龙门架的最高点距离地面2.1米，安装时需要预留两侧各0.8米的维护空间，方便检修导轨、滑座以及裁切组件，地面需要做100mm厚的硬化处理，避免设备长期运行出现基础沉降影响运动精度。从设计逻辑上，这套结构优先考虑了软质材料加工的特殊性，没有照搬硬质板材裁切设备的刚性压紧思路，而是采用分段式压料、柔性承托的方案，避免毯面绒毛被压塌留下不可逆的压痕，所有与毯材接触的导向件、压合件都做了圆角包胶处理，不会勾扯毯面的纤维造成次品。气路与线路的排布全部沿龙门架和两侧导轨的拖链布置，避免线缆外露被毯材勾挂，拖链的弯曲半径预留足够余量，保证龙门全行程移动过程中线缆不会出现拉扯、弯折过度的问题。

　　设备的驱动部分，横向裁切进给和纵向龙门移动都采用伺服电机搭配同步带传动的方案，传动间隙控制在0.1mm以内，保证裁切尺寸的精度控制在±0.5mm/m，满足地毯成品的尺寸公差要求，相比丝杆传动，同步带传动在这种长行程、低负载的场景下维护成本更低，不需要频繁加注润滑脂，也不会因为裁切产生的绒毛、粉尘进入丝杆副造成卡滞磨损。在安全防护设计上，龙门架的移动区域两端都设置了软质防撞条和行程限位开关，一旦人员或异物误入移动范围，设备会立即触发急停，裁切刀的外侧设置了可开合的透明防护罩，正常运行时防护罩关闭，避免绒毛飞溅，换刀或维护时可翻开防护罩，触发安全联锁断开裁切驱动的动力，保证维护作业的安全。这套结构可以直接对接前道的地毯复合生产线，也可以作为独立工位单独使用，适配中小型地毯加工厂的柔性生产需求，更换不同的裁切刀具组件后，也可适配皮革、软质PVC卷材、无纺布等其他软质卷材的裁切作业，具备一定的工艺拓展性。
