织物卷材滚筒式自动上料搬运设备

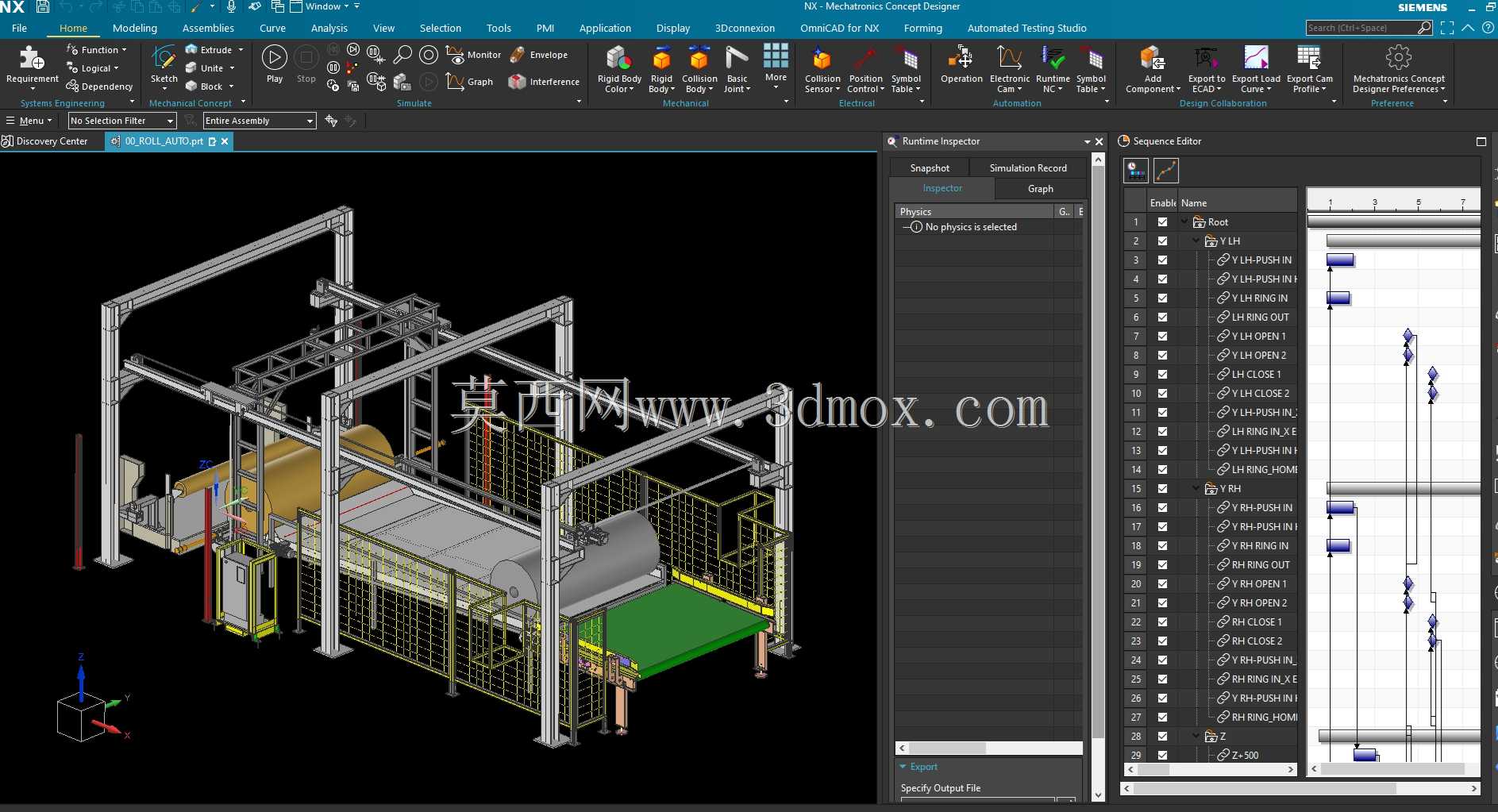

　　这套设备主要面向纺织、卷材加工类生产车间的前端上料工位，解决大重量织物卷筒从暂存区到加工工位的转运、上料对位痛点，替代传统人工配合叉车的上料模式，降低大直径卷材搬运过程中的磕碰、物料褶皱风险，同时适配连续化产线的节拍要求。从结构布局来看，设备采用龙门桁架作为主体承载框架，型材拼接的框架立柱底部设置可调脚杯，可适配车间地面±15mm的平整度偏差，整体安装边界预留左右各600mm的维护通道，后侧距离墙体预留不小于800mm的电控柜安装与布线空间，前侧对接加工设备进料端的衔接段长度控制在300mm以内，避免卷材输送过程中出现下垂弯折。

　　设备的核心输送单元采用包胶滚筒阵列，滚筒间距根据常见织物卷筒的最小直径设置，避免小直径卷材在输送过程中出现卡滞，滚筒表面的包胶层选用邵氏硬度60A的丁腈橡胶，既保证足够的摩擦力带动卷材转动输送，又不会在卷材表面留下压痕，影响后续加工的成品质量。桁架上搭载的移载机构采用线性导轨导向，配合同步带传动实现横向移动，移载架上设置的可调节夹臂可适配不同幅宽的织物卷筒，夹臂内侧设置柔性缓冲垫，夹紧力可根据卷材的材质硬度调整，避免夹伤卷材内层的纸芯或者织物本身。

　　设备外围的安全防护采用网格围栏搭配安全门的设计，围栏高度设置为1800mm，符合车间安全防护的高度要求，安全门配备安全联锁开关，一旦门被打开，设备会立即停止运行，避免人员误入运行区域造成安全事故。进料端设置的导向挡边可根据卷材的幅宽调整间距，保证卷材进入输送线时的位置偏差控制在±5mm以内，减少后续工位的对位调整工作量。出料端设置的到位检测传感器，可在卷材到达指定上料位置时发出信号，触发后续加工设备的上料动作，实现工位间的信号联动，无需人工发送指令。

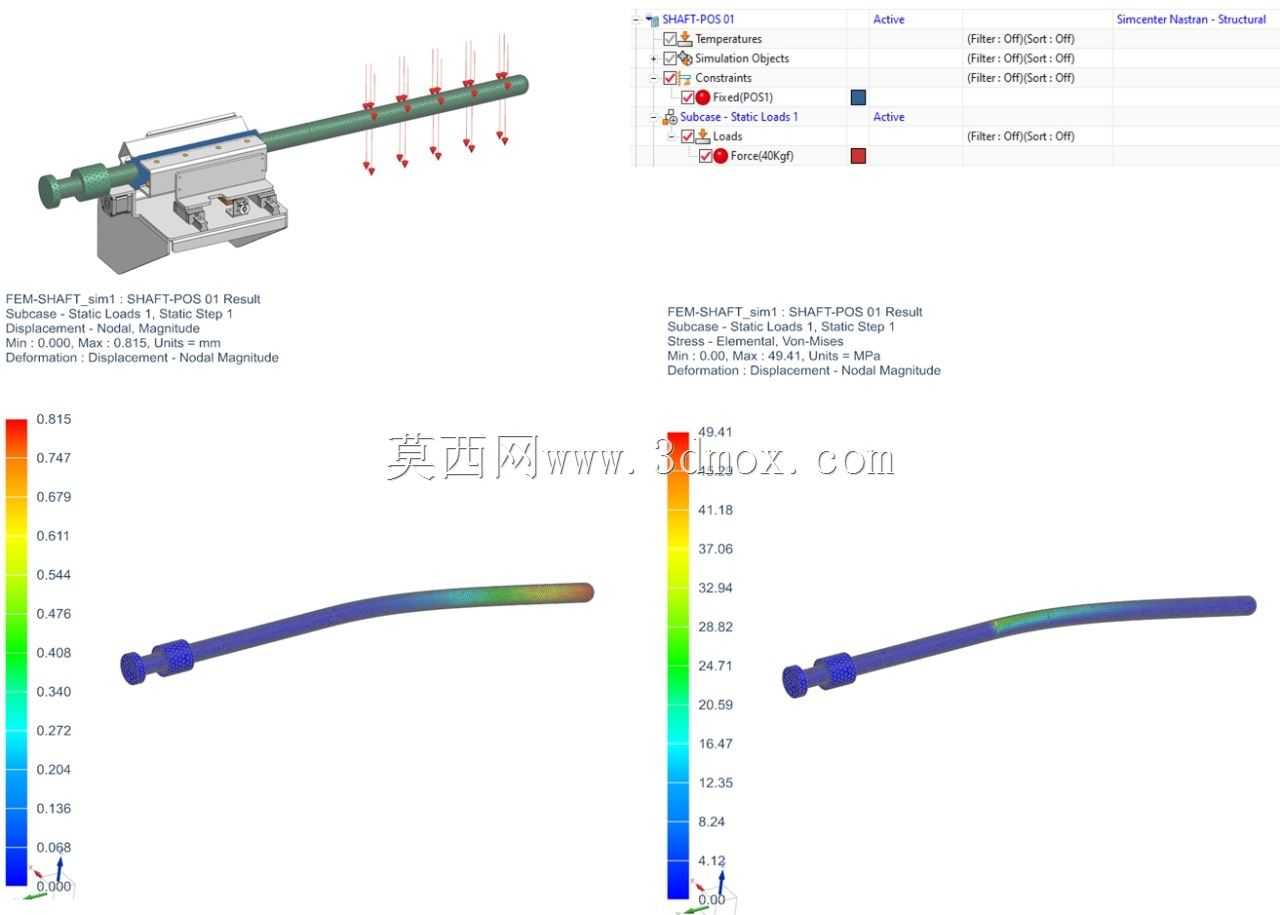

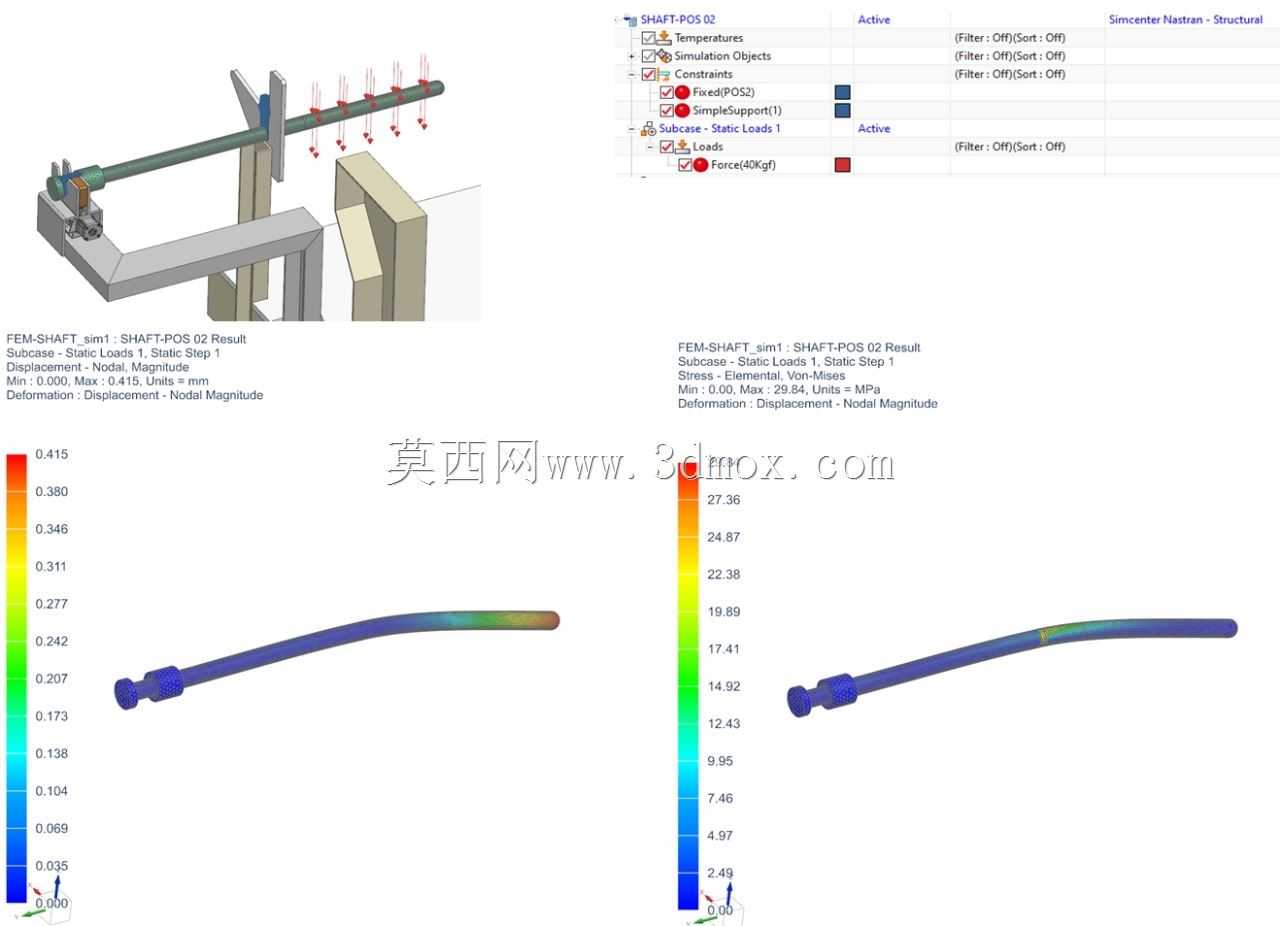

　　在设计过程中，框架部分的型材选型经过载荷校核，可承载最大重量达500kg的织物卷筒，移载机构的运行速度设置为0.2m/s到0.8m/s可调，可根据不同产线的生产节拍灵活调整，兼顾转运效率与运行平稳性，避免速度过快导致卷材在移载过程中出现窜动。设备底部的接料盘可收集输送过程中掉落的织物碎屑，方便日常清洁维护，所有外露的传动部件均设置防护罩，避免杂物卷入传动机构造成设备故障。电控部分的布线全部采用线槽收纳，强弱电分离布线，减少信号干扰，传感器的接线端预留足够的余量，方便后期维护更换。这套设备可直接对接开幅机、验布机、涂层机等多种卷材加工设备的进料端，无需对原有产线进行大规模改造，适配性较强，在多品种小批量的卷材生产车间中，可通过调整夹臂间距、滚筒导向宽度快速切换不同规格卷材的搬运上料作业，减少换型调整的时间。实际运行过程中，设备的输送滚筒与移载机构的动作互锁，只有当移载机构回到安全位置时，输送滚筒才会启动，避免机构之间发生碰撞，所有动作的行程两端都设置硬限位与软限位双重保护，防止机构超程运行造成结构损坏。
