铝制应急储水箱热膨胀仿真分析结构

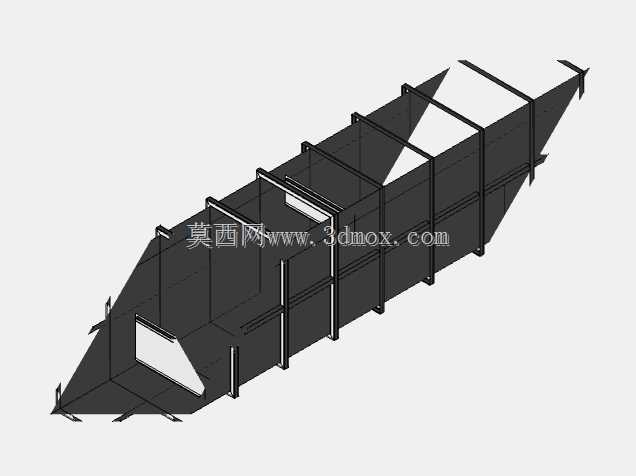

　　在户外应急供水、临时作业营地保障、突发公共事件应急配套场景中，铝制应急储水设备的结构可靠性直接决定供水系统的运行稳定性，这类设备常面临昼夜温差大、储水温度波动、长期满载静置的工况，热胀冷缩带来的结构形变、应力集中问题是设计阶段必须重点校核的核心内容。本次仿真分析针对长条形铝制应急水箱开展，从结构受力逻辑出发，分别对壳体单元、支撑梁单元的应力分布，以及整体结构的位移形变做了全工况模拟。从结构设计逻辑来看，该类水箱采用薄壁铝壳搭配内部型钢支撑框架的组合形式，铝壳承担储水密封与介质容纳功能，内部纵横布置的梁架承担结构加强作用，避免薄壁壳体在水压、温度应力作用下出现鼓胀变形或焊缝开裂。仿真过程中首先拆分了不同构件的受力边界：壳体部分采用壳单元划分网格，重点观测满载储水叠加温度变化时的最大应力值，从结果来看壳体最大应力出现在侧壁与端板的连接转角位置，该区域也是实际工程中焊缝布置的核心区域，设计时需要在此处增加折弯圆角或局部贴板加强，避免应力集中超过铝材的屈服强度。支撑框架采用梁单元模拟，重点校核框架在温度变化下的弯曲应力与连接节点受力，结果显示梁架最大应力出现在跨中连接节点位置，设计时可通过调整横梁间距、增加斜向支撑的方式降低节点应力水平，避免长期交变温度作用下出现框架失稳。

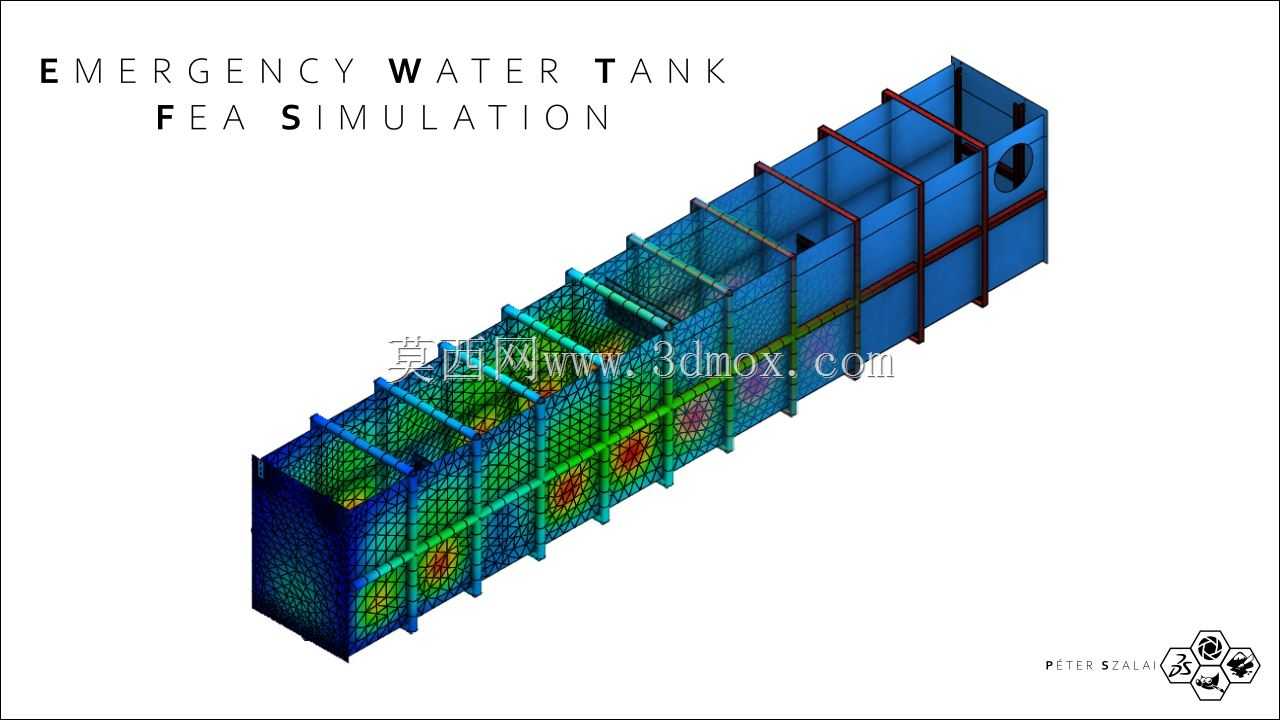

　　位移仿真结果直观呈现了温度变化下水箱整体的形变分布规律，最大位移出现在壳体侧壁的中部区域，形变从侧壁中心向四周连接位置逐步递减，这一结果为后续加强筋的布置提供了明确依据：在位移量较大的区域沿形变方向布置纵向加强筋，可在不显著增加整体重量的前提下将形变量控制在允许范围内，避免因形变过大导致密封失效。从安装边界来看，该类水箱采用底部框架支撑的安装形式，底部梁架预留了与基础平台连接的安装孔位，设计时需要考虑热膨胀带来的长度方向伸缩量，安装孔位可适当设置长圆孔结构，预留足够的伸缩余量，避免温度变化时结构因约束过强产生附加内应力。

　　不同于常规常压储水设备，应急类储水设备往往需要在无日常维护的条件下长期待命，结构的抗疲劳性能、温度适应性要求远高于普通民用储水设施，通过热膨胀仿真提前识别应力集中区域与形变规律，可在样机试制前完成结构优化，减少后续物理测试的迭代次数，降低开发成本。在实际工程应用中，这类铝制应急水箱相比钢制水箱具备重量轻、耐腐蚀、加工成型快的优势，尤其适合需要快速部署的应急场景，但铝材的线膨胀系数远大于钢材，温度变化带来的结构形变问题更为突出，这也是设计过程中容易被忽略的细节：不少同类型产品在常温下装配测试无异常，但在夏季高温暴晒或冬季低温环境下容易出现焊缝渗漏、框架变形的问题，本质就是设计阶段未充分考虑热膨胀带来的结构受力变化。

　　本次仿真还针对壳梁组合结构的连接节点做了细化分析，明确了不同连接方式下的应力传递路径，为焊接节点的设计、紧固件的选型提供了量化参考：在壳体与框架的连接位置，采用间断焊的方式相比满焊更能适应温度形变，可减少焊接残余应力与热胀应力的叠加影响；在框架的拼接节点，采用角件连接相比直接对焊具备更好的形变适应能力，可避免节点位置出现应力断裂。从结构尺寸适配性来看，长条形的箱体结构便于集成到标准集装箱、应急保障方舱内部，外部框架的尺寸可匹配标准货运托盘的安装边界，满足公路、铁路运输的装载要求，不需要额外定制运输工装，可大幅提升应急部署的转运效率。
