PU输送带用Z-8型正传动链轮组

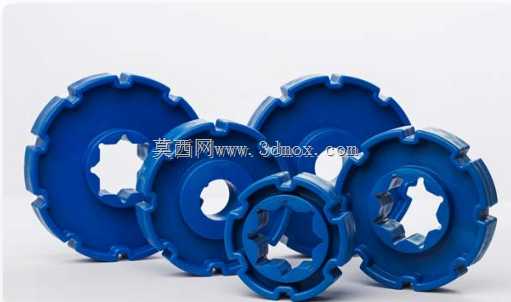

　　这套传动链轮组主要适配PU材质的轻型输送网带，在食品包装、日化灌装、电子元器件组装等行业的轻型输送线上应用广泛，这类输送场景对传动同步性要求较高，普通平带传动容易出现打滑、跑偏问题，而这种带齿形啮合的链轮搭配对应规格的PU带，能实现无滑差的正传动，保证输送节拍稳定，尤其适合需要精准定位的工位段，比如贴标工位、扫码工位、小件分拣工位的输送配套。从结构设计来看，链轮采用了8齿的齿形布局，齿廓做了圆弧过渡处理，和PU带侧边的啮合孔配合时，不会出现硬切削的问题，能有效降低PU带的磨损速率，延长输送带的使用寿命。

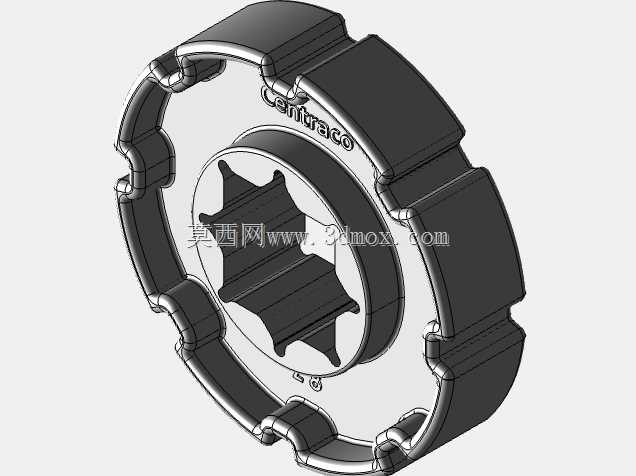

　　不同尺寸的链轮对应不同的输送线带宽与负载需求，中心的安装孔采用了异形非圆结构，这种设计是为了和输送辊筒的轴头做周向固定，不需要额外加装键槽，安装时直接卡入对应轴头即可，既简化了轴端的加工工序，也能避免长期运行时键连接带来的间隙松动问题。链轮的材质选用了工程塑料，整体重量比同规格金属链轮轻60%以上，运行时的噪音更低，同时具备不错的耐磨性能和自润滑特性，不需要额外加注润滑脂，不会对输送的洁净类产品造成油污污染，符合食品、电子行业的生产洁净要求。

　　在安装边界上，不同规格链轮的外径从80mm到160mm不等，对应适配的PU带厚度在2mm到5mm区间，安装时需要保证链轮的齿面和PU带的啮合孔完全对中，轴向偏移量不能超过2mm，否则会出现跳齿、带边磨损加剧的问题。链轮的轴向定位依靠轴端的卡簧实现，卡簧槽距离链轮安装端面的尺寸公差控制在±0.1mm，避免运行过程中链轮出现轴向窜动。设计这类链轮时，首先要匹配对应PU带的啮合孔节距，这套Z-8型链轮的齿节距和对应PU带的孔位节距完全一致，啮合间隙控制在0.3mm到0.5mm之间，间隙过大会导致传动冲击、噪音增大，间隙过小则会出现安装困难、运行卡滞的问题。

　　齿顶的倒角设计是为了引导PU带的孔位顺利滑入齿槽，即使输送线存在轻微的张紧力波动，也能保证啮合顺畅，不会出现卡带故障。在实际工况中，这类链轮通常成对安装在输送段的两端主动辊和从动辊上，中间段根据输送长度可以加装托轮支撑，张紧力调整时要保证PU带的下垂量在带宽的2%左右，张紧力过大会增加链轮齿面和PU带的接触应力，加速两者的磨损，张紧力过小则容易出现跳齿、传动失效的问题。和传统的金属链轮相比，这种工程塑料链轮的抗腐蚀性能更好，在有弱酸弱碱清洗需求的食品输送场景中，不需要做额外的表面防腐处理，日常维护只需要定期清理齿槽内卡入的碎屑即可，维护成本更低。另外，链轮的轮毂部分做了加厚处理，和轴头的接触长度达到了轮毂外径的0.6倍，保证足够的周向传动力矩，不会因为负载波动出现轴孔开裂的问题，轮毂和齿盘之间采用了均匀的圆弧过渡，避免应力集中，提升长期运行的结构强度。
