在流体控制管路系统的阀组集成设计环节,玻璃纤维增强复合材料阀块凭借轻量化、耐腐蚀性优势,逐步在化工流体输送、水处理管网、低压气动控制场景中替代部分金属阀块,这类阀块的结构强度验证是设计落地前的核心环节,本次的FEA分析模型正是针对这类多腔室玻纤阀块的实际受力工况搭建。从实际应用场景来看,这类玻纤阀块多用于中等压力的流体分配回路,内部集成了多道流道与分隔腔室,外部需要对接管路接头、阀件安装座,长期承受内部流体压力、管路安装附加弯矩以及工况下的温度交变应力,一旦结构强度不足出现开裂渗漏,会直接导致整个流体回路失效,因此在开模前完成全工况的结构应力分析,能大幅减少实物试错成本。
从模型的结构设计逻辑来看,整个阀块采用长条形多腔分隔布局,内部设置三道垂直于长度方向的加强隔板,将阀块内部分隔为四个独立的流体腔室,这种布局一方面是为了匹配多路流体的独立输送需求,另一方面隔板也能作为加强结构提升阀块整体的抗弯刚度。建模过程中首先还原了阀块的实体外形,包括外部的安装凸台、流道开孔、壁厚过渡区域,尤其是隔板与外壁连接的圆角区域、流道开孔周边的应力集中位置,都做了精细化的网格划分,避免网格精度不足导致应力计算结果失真。

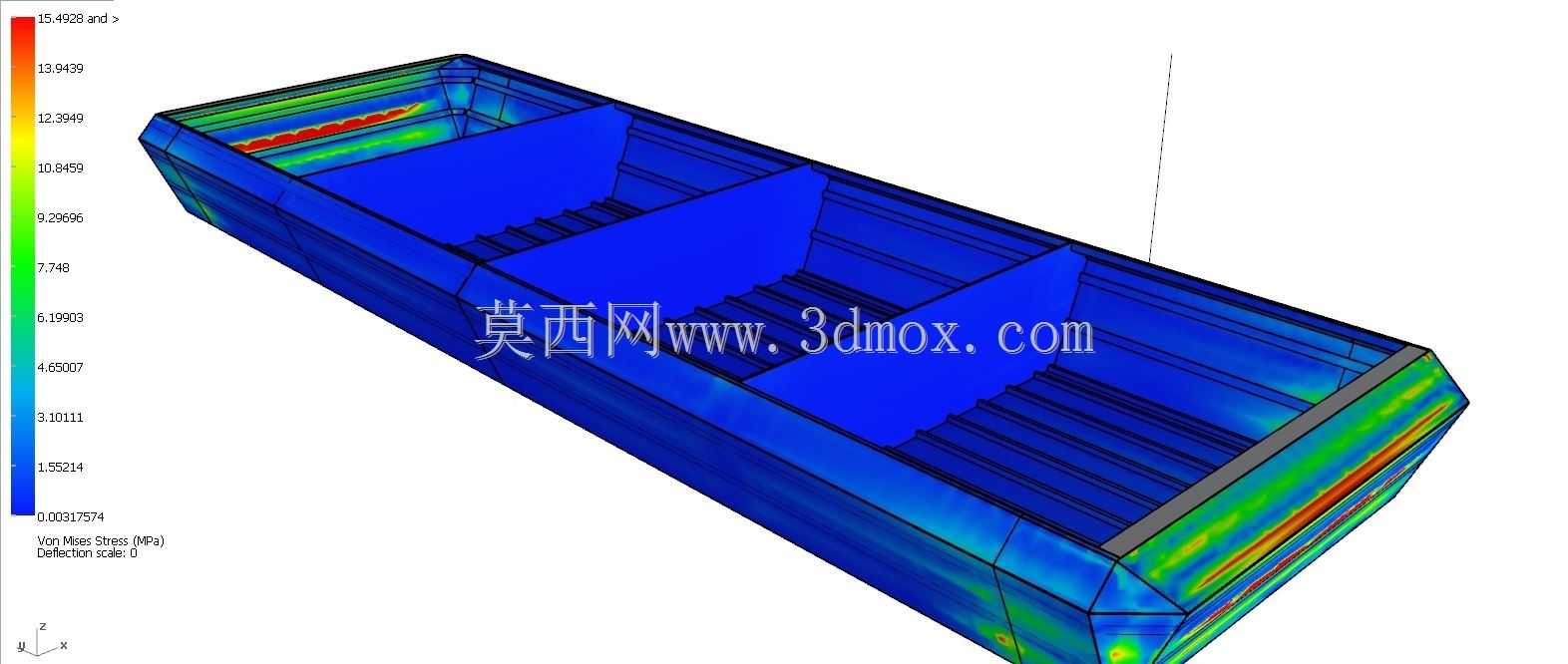

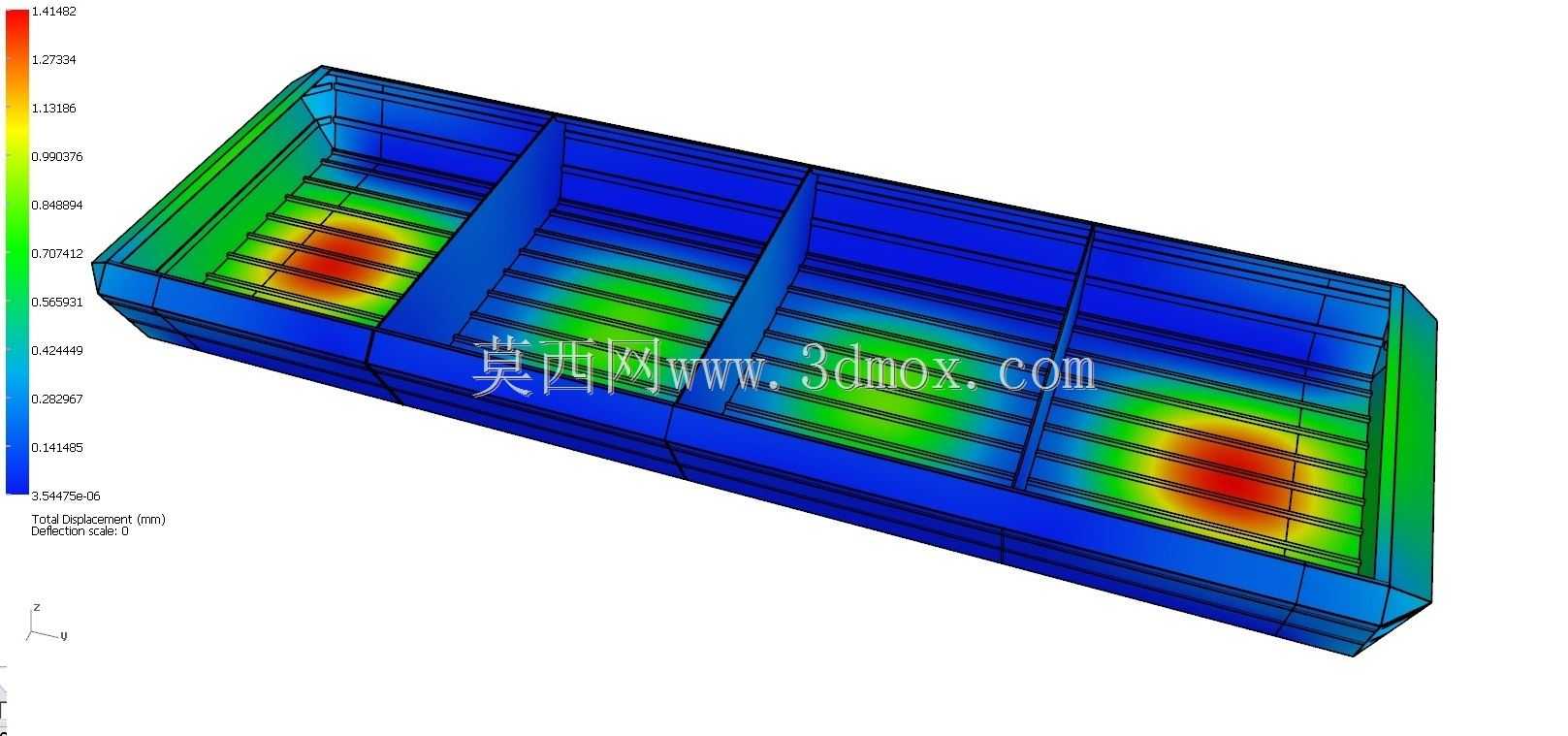

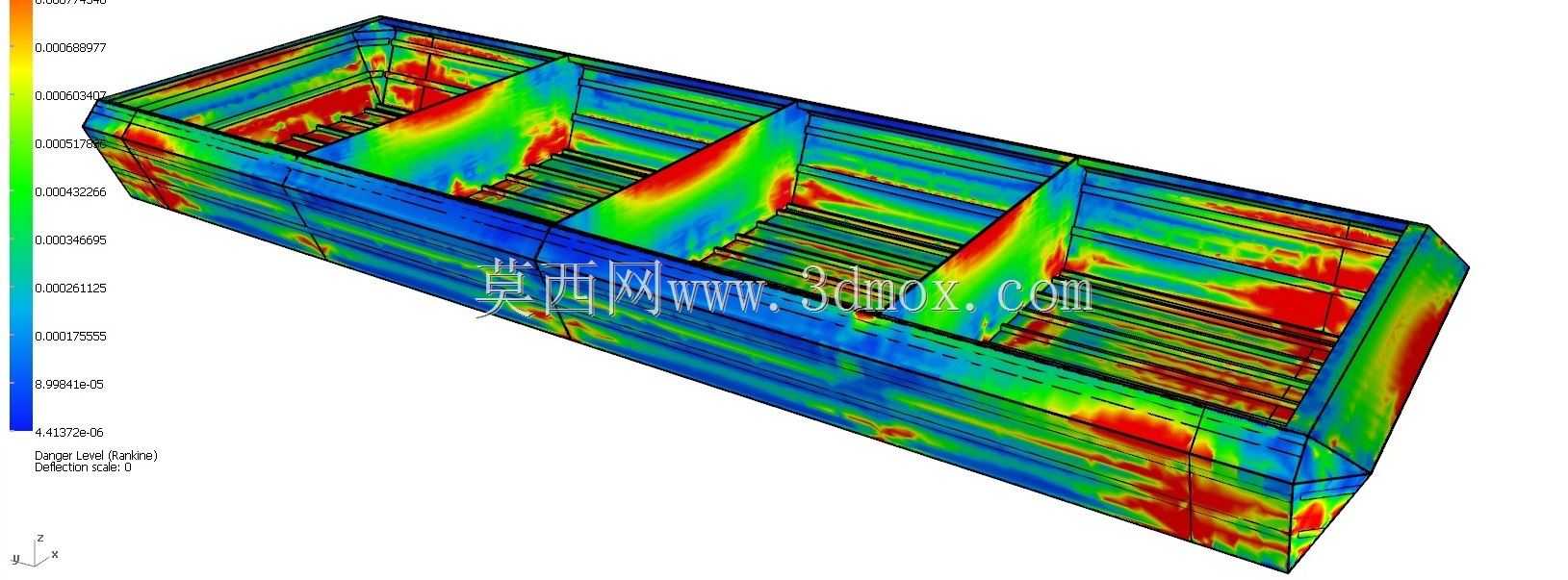

在受力边界的设置上,模型充分考虑了实际安装与运行的复合载荷:首先是阀块底部通过螺栓固定在安装基座上,因此对底部安装面施加全位移约束,模拟实际安装的固定边界;其次在各个腔室内部施加对应工况的均匀内压,模拟流体工作压力对腔壁的作用;另外在阀块两端的管路对接位置,施加管路连接带来的附加轴向力与弯矩,还原现场安装后的实际受力状态。从应力云图的分布结果可以直观看到,高应力区域主要集中在隔板与外壁的连接转角处、流道开孔的边缘位置、阀块两端受弯矩作用的外壁区域,这些位置也是玻纤复合材料阀块最容易出现层间开裂、纤维断裂的薄弱点,设计时可以针对性在这些区域增加局部壁厚、优化圆角过渡半径,或者调整玻璃纤维的铺层方向,让纤维主方向贴合主应力传递路径,提升局部强度。
从安装边界的尺寸适配来看,这类阀块的外形长度方向尺寸需要匹配安装基座的螺孔间距,宽度方向要预留两侧管路接头的安装操作空间,高度方向要保证上方阀件安装后不与周边设备产生干涉,建模时已经将这些安装边界条件纳入分析前提,确保应力分析的结果是基于实际可安装的结构尺寸得出,而非脱离实际安装场景的理想化计算。另外玻纤材料的各向异性特性在分析中也做了对应设置,不同于金属材料的各向同性,玻璃纤维增强复合材料在纤维方向与垂直纤维方向的强度、弹性模量存在明显差异,因此在材料属性赋值时,按照实际玻纤铺层的方向设置了各向异性的材料参数,保证应力计算结果能真实反映材料的实际受力响应,避免用金属材料的分析逻辑计算复合材料构件导致的结果偏差。

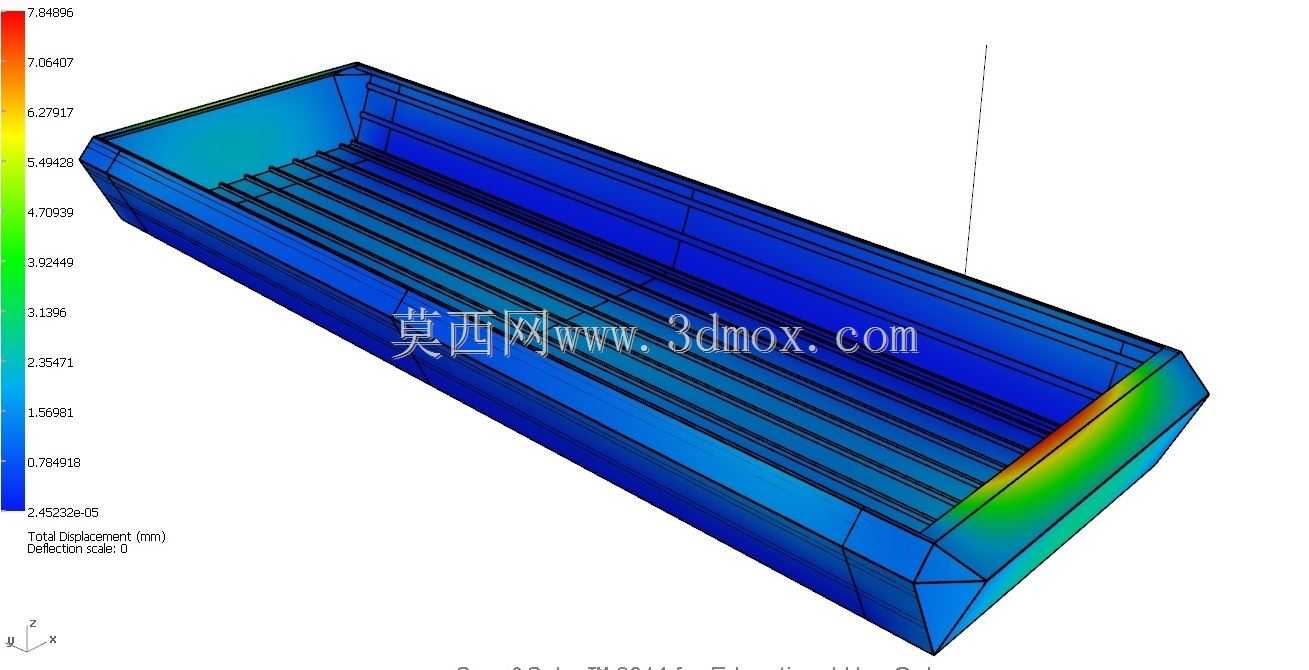

在实际工程应用中,这类FEA分析模型的输出结果可以直接指导阀块的结构优化:比如针对云图中显示的低应力区域,可以适当减薄壁厚来进一步降低阀块重量,提升轻量化优势;针对高应力的薄弱区域,通过局部加强、结构圆角优化来降低应力集中系数,让整个阀块的应力分布更均匀,在满足强度要求的前提下最大化材料利用率。同时分析过程中得到的阀块整体变形量数据,也能验证阀块在工作压力下的变形是否会影响内部阀件的动作精度,避免因腔室变形导致阀件卡滞、密封失效等问题。不同于金属阀块可以通过焊接补焊、后期机加工调整结构,玻纤阀块多为模压成型,一旦模具加工完成再修改结构的成本极高,因此前期的有限元结构分析是这类复合材料阀块开发过程中必不可少的环节,这个分析模型完整还原了阀块的结构特征、载荷工况与材料特性,能为同类玻纤阀块的结构设计与优化提供可靠的仿真参考。
- 上一篇:MAK FIN HW4阀块工业结构设计
- 下一篇:探测器气推式隔热罩分离装置结构
- 全部评论(0)
- 模板大小: 35.04 MB
- 售价:5金币
- 下载次数: 15
- 系统要求: Rhino,Rendering
- 软件分类: 阀门
