带无限螺旋机构的绳索对准装置结构设计

在纺织织造、线缆收卷、金属线材拉拔、绳缆编织这类涉及连续柔性绳线输送的生产场景里，绳索在多工位传递过程中出现的偏移、跳位、排布不均问题，一直是影响成品良率与设备运行稳定性的核心痛点。这款带无限螺旋机构的绳索对准装置，就是针对这类工况开发的专用导向纠偏部件，区别于传统固定导绳轮只能实现单点位导向的局限，它能在绳索连续走行过程中完成动态的位置校准，让绳索始终保持在预设的走行轨迹上，避免因偏移导致的绳边磨损、收卷塌边、编织错扣等常见生产故障。

从实际使用场景来看，这类对准装置通常安装在绳索收卷工位前、多组导轮组的衔接节点，或是编织设备的进线端，直接对接上游送线机构输出的绳体。很多现场调试的工程师都有过类似经验：传统固定导绳结构在设备高速运行时，绳体一旦因为张力波动出现横向窜动，很容易从导轮槽内脱出，轻则需要停机捋线重穿，重则会扯断绳体、刮伤绳面，尤其是处理直径1mm以下的细金属丝、高强度纤维绳时，这类故障的发生频率会更高。这款对准装置通过内置的无限螺旋传动结构，能带动导向辊组做往复的横向微动，当绳体出现偏移趋势时，辊面的摩擦力会带动绳体回到居中位置，整个纠偏过程是连续平滑的，不会对绳体产生硬挤压，也不会因为纠偏动作造成绳体张力的突变。

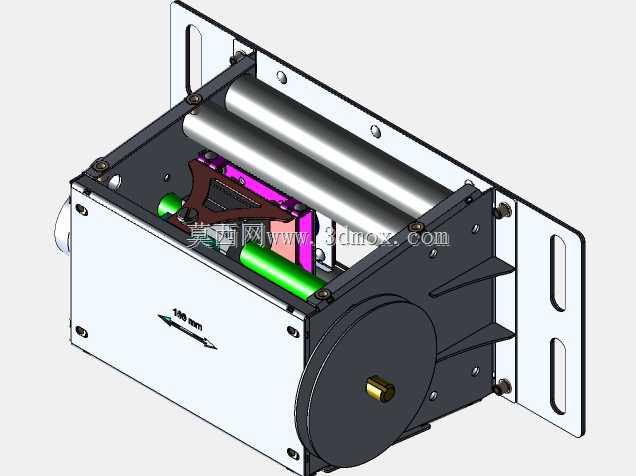

从结构设计的角度拆解，整个装置采用了一体化的板式安装基座，基座两侧预留了长条形的安装腰孔，这部分设计是充分考虑了现场安装的公差适配需求——不同生产线上的安装机架开孔位置难免存在加工误差，腰孔结构可以让装置在安装时实现横向、纵向的位置微调，不需要额外加工过渡连接板，就能快速对准上下游的导绳点位。装置的核心传动部分采用封闭腔式设计，无限螺旋副内置在腔体内部，外侧只露出传动连接轴端，现场使用时可以根据设备的动力布局，选择外接同步轮、链轮或是手轮来驱动螺旋机构转动，既可以接入设备的主动力系统实现随线速自动匹配的往复纠偏，也可以在低速调试场景下通过手动调节来对准绳位。

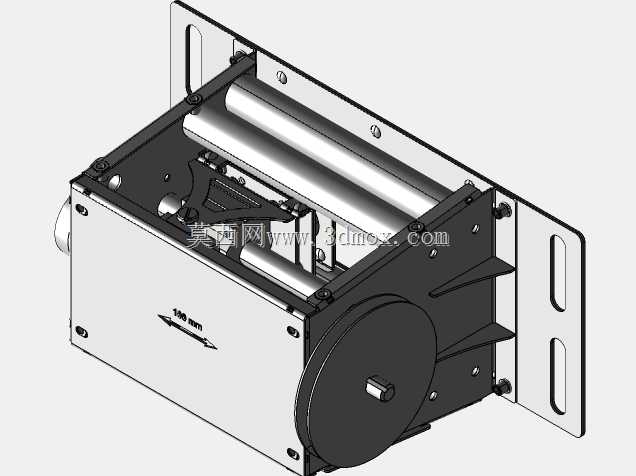

装置的导向执行部分采用了平行双辊结构，两根光滑的金属导辊平行布置，辊面做了硬质氧化处理，表面粗糙度控制在Ra0.8以下，既能保证和绳体接触时的摩擦力足够带动绳体横向移位，又不会因为辊面粗糙刮伤绳体表面的镀层或是纤维层。导辊的两端采用低阻力的深沟球轴承支撑，即使在绳体张力较大、线速度较高的工况下，辊子也能灵活转动，不会出现卡滞磨绳的问题。装置侧面的刻度标识是现场调试时的重要参考，100mm的量程标识对应了螺旋机构的最大往复行程，调试人员可以根据绳体的实际幅宽、收卷盘的宽度，快速调整螺旋机构的转动行程范围，让对准装置的往复幅度刚好匹配收卷或是导向的宽度需求，避免出现超程导致的绳体超出导辊范围的问题。

在安装边界的设计上，整个装置的外轮廓做了倒角处理，所有外露的紧固件都采用内六角沉头螺钉安装，螺钉端面不超出安装板的平面，既避免了安装时突出的螺钉刮碰操作人员或是相邻的设备部件，也能让装置的安装贴合面完全贴紧机架板面，减少运行过程中的振动。装置的整体厚度控制在紧凑范围内，不会在生产线的走线路径上占用过多的纵向空间，对于一些安装空间局促的老旧设备改造场景，这种紧凑结构的适配性会更好。从传动逻辑来看，无限螺旋机构的导程是经过匹配设计的，导程大小和常用的绳线走行速度、收卷盘的转速做了适配，不需要额外加装复杂的电控纠偏系统，纯机械结构就能实现连续的往复导向动作，相比光电式的自动纠偏装置，这种纯机械结构的故障率更低，在多粉尘、有油污的生产车间环境里，不需要频繁清理传感器镜头，维护成本更低，也不会因为车间的电磁干扰出现纠偏误动作。

很多做设备改造的工程师在选型时会忽略导辊的受力变形问题，这款装置的导辊支撑座做了加强筋设计，即使在承受最大额定张力的绳体压力时，导辊的中部挠度也能控制在允许范围内，不会因为导辊弯曲导致绳体在辊面上出现滑动偏移。装置的安装板上预留的定位销孔，可以在初次安装调试完成后打入定位销，避免设备长期运行产生的振动导致固定螺栓松动，出现装置移位的问题。针对不同材质的绳索使用场景，导辊还可以根据需求更换不同表面材质的辊套，比如处理化纤绳时可以包聚氨酯胶层增加摩擦力，处理高温金属丝时可以更换陶瓷涂层辊面提升耐磨性，整个辊组的拆装不需要完全拆解装置主体，只需要拆下侧端的轴承端盖就能抽出导辊更换，现场维护的效率很高。
