医疗设备用阀块安装基座结构设计

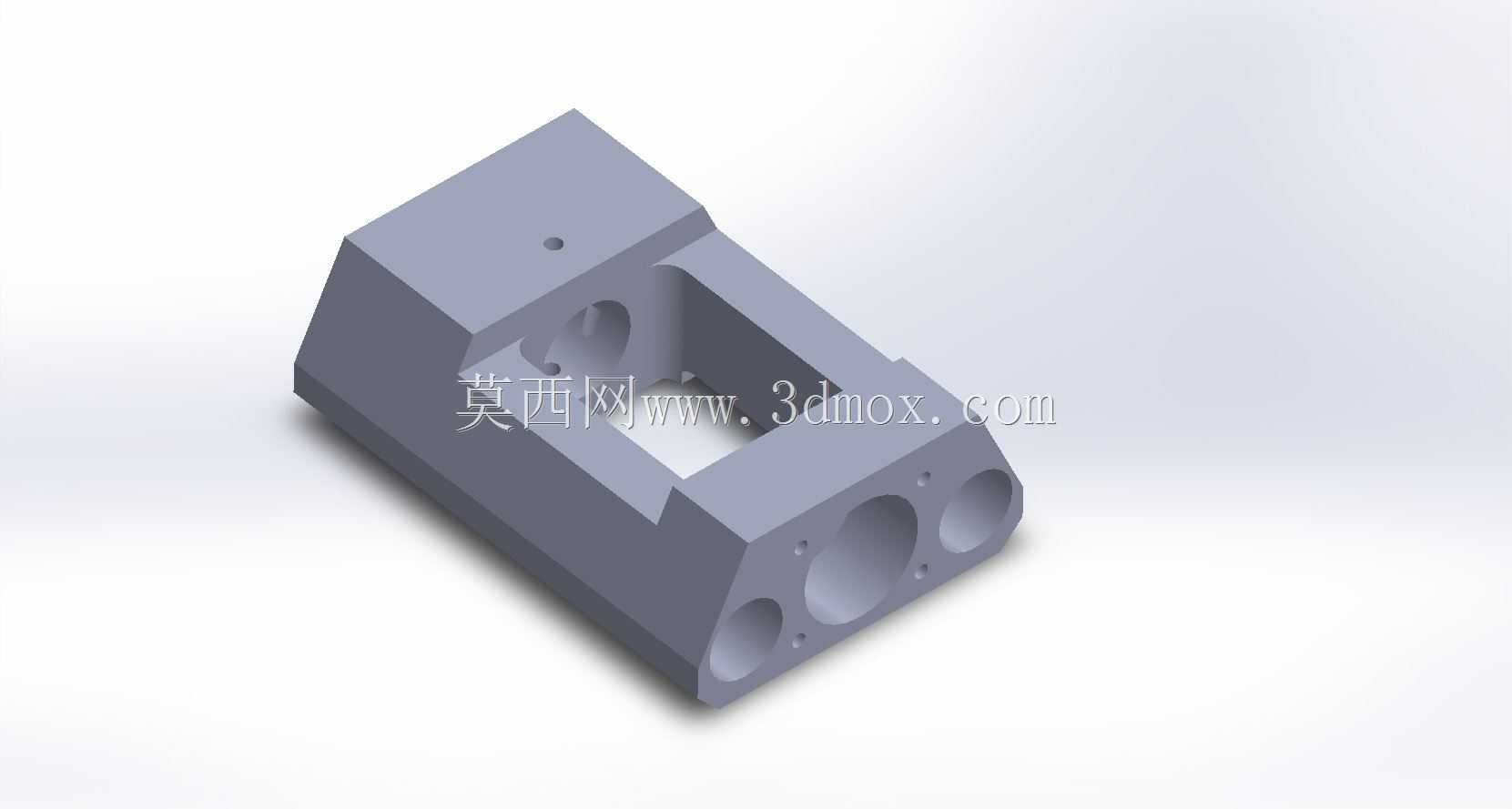

　　该零件作为医疗流体控制设备中的阀块安装承载结构，主要应用于医用流体管路的阀组集成安装场景，承担阀件定位、管路接口承载、流体通路集成的核心作用，常见于医用透析设备、药剂输送装置、体外诊断仪器的流体控制单元中，需要在紧凑的设备内部空间内完成多组阀件的固定与管路对接，同时保证安装后的结构刚性与流体通路的密封可靠性。从结构设计逻辑来看，整体采用一体式铣削成型的块体结构，主体为带中空腔体的矩形基座，中空区域用于容纳阀块的核心阀芯组件或嵌入式流体控制模块，腔体边缘做了倒角过渡处理，避免装配过程中锐边划伤密封件或操作人员。

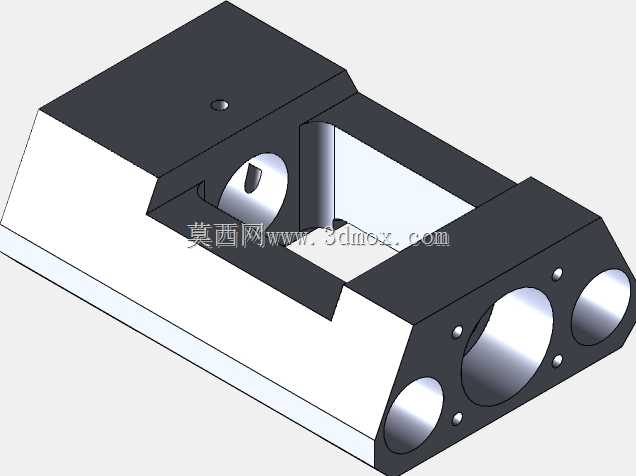

　　块体一侧设置了三个不同直径的同轴阶梯孔，分别对应不同通径的流体管路对接接口，大孔为主流体通路接口，两个小孔为辅助控制气路或液路的接口，孔位周边预留了小型螺纹安装孔，用于对接管路接头时的锁紧固定，保证接头安装后的同轴度，避免管路受侧向力出现渗漏。块体顶面设置了两个定位销孔与一组螺纹安装孔，定位销孔用于阀块安装时的快速对位，保证阀块与基座的通路孔位完全对齐，减少装配时的对位调整工作量，螺纹孔采用均匀分布的布局，让阀块安装后的压紧力均匀分布，避免局部压紧力不足导致的密封失效。

　　零件的安装边界设计充分考虑了医疗设备内部的紧凑安装需求，整体外形无外凸的尖锐结构，所有外部棱边均做了R1左右的倒钝处理，既避免装配时刮伤设备内部的线缆与管路，也符合医疗设备零件的安全设计要求。基座底部为平整安装面，平面度公差控制在0.02mm以内，保证安装到设备基板上时能够完全贴合，不会出现倾斜导致的阀组装配错位。从功能特性上看，该结构将阀件安装、管路对接、腔体容纳三个功能集成在单个块体上，减少了设备内部的连接零件数量，降低了流体管路的泄漏点，同时一体式结构的抗振性能更好，能够适应医疗设备移动或运行过程中的轻微振动，不会出现连接松动的问题。

　　设计过程中针对不同接口的受力情况做了壁厚优化，主通路接口位置的壁厚比辅助接口位置厚2mm，能够承受更高的流体压力，满足医疗流体输送过程中的压力波动要求，同时在非受力区域做了适度的材料去除，在保证结构刚性的前提下控制零件重量，减少设备整体的负载。在实际装配场景中，该基座先通过底部的安装孔固定在设备的安装基板上，之后将阀块组件通过定位销对位后放置在基座顶面，通过螺栓锁紧固定，再将不同通径的流体管路分别对接至侧面的三个阶梯孔位置，通过接头锁紧完成管路连接，中空腔体内部可根据设备需求加装过滤组件或流量检测元件，无需额外增加安装结构，大幅提升了阀组单元的集成度。针对医疗设备的清洁要求，零件所有外露表面均做了光滑过渡处理，无清洁死角，能够满足医用设备的日常消毒清洁需求，避免污渍或消毒残留堆积在结构缝隙中。
