PU输送带用Z10正传动啮合齿轮组

这类带齿传动轮主要配套PU材质均质输送带使用，常见于轻型物流输送线、食品包装输送工位、电子元器件组装流水线的动力传递环节，区别于传统摩擦传动的带轮结构，其外周均匀分布的啮合齿可嵌入输送带对应配合的齿槽内，实现无滑差的正传动，避免输送过程中因负载波动出现的带体打滑、走位偏移问题，尤其适合需要精准定距输送的工序场景，比如瓶装产品贴标前的进料输送、小件零件分拣工位的步距输送，能保证输送节拍稳定，不会因摩擦系数变化出现传动比失准的情况。

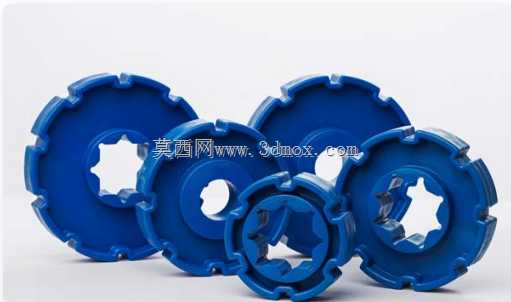

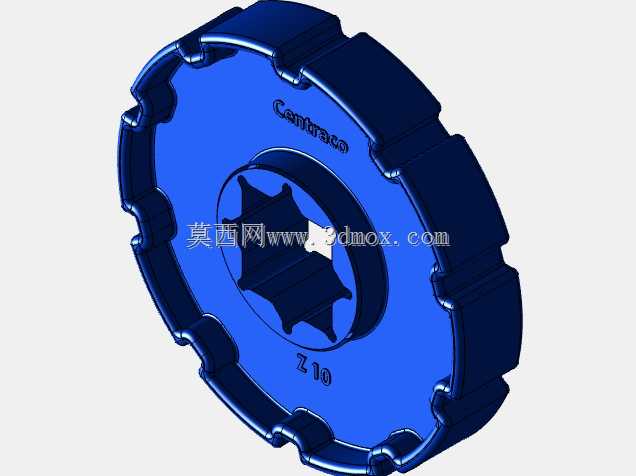

从结构设计来看，该组齿轮包含多种外径规格，可适配不同宽度、不同负载等级的PU输送带，中心的花键孔是核心安装定位结构，采用多齿异形内孔设计，安装时直接与对应规格的驱动轴花键段配合，无需额外键槽固定，既可以传递更大的扭矩，也能避免键连接带来的应力集中问题，同时安装拆卸更为便捷，更换维护时无需复杂的工装即可完成拆装。齿轮外周的齿形经过专门优化，齿顶做了小圆弧过渡，不会在啮合过程中割伤PU输送带的带体齿槽，齿侧间隙控制在合理范围，既保证啮合传动时无卡滞，也不会因间隙过大产生传动冲击，延长输送带的整体使用寿命。

不同规格的齿轮对应不同的安装边界，小直径齿轮多用于轻载、小空间的输送段驱动，安装时中心距需根据带体齿距严格计算，保证啮合齿数不少于3个，避免单齿受力过大出现断齿或带体损伤；大直径齿轮则用于长距离、重载输送段的主动驱动，可配合张紧结构调整带体张紧度，保证全段带体的啮合精度。齿轮本体采用高分子耐磨材质加工，自身重量较轻，运转时转动惯量小，启动和停机阶段不会对驱动电机产生过大的冲击负载，同时材质本身具备一定的自润滑性，与PU带体啮合时无需额外添加润滑脂，不会对输送的产品造成油污污染，符合食品、电子类生产场景的洁净要求。

在实际选型匹配时，需要先确认所用PU输送带的齿距参数，保证齿轮齿距与带体齿距完全一致，其次根据输送段的负载大小、输送速度选择对应齿数和外径的齿轮，齿数过少会导致啮合冲击增大，运转平稳性下降，齿数过多则会增大整体安装尺寸，占用过多的设备安装空间。安装过程中需要保证驱动轴与从动轴的平行度，避免齿轮出现偏载，导致局部齿面磨损过快，同时要控制带体的张紧力，张紧力过大会加剧齿面与带体的磨损，张紧力过小则容易出现跳齿问题，影响传动精度。这类齿轮的齿形设计还考虑了带体的跑偏补偿，齿侧的导向结构可以在带体出现小幅偏移时自动纠正，避免带体边缘与机架摩擦产生损伤，降低日常运维的调整频率。

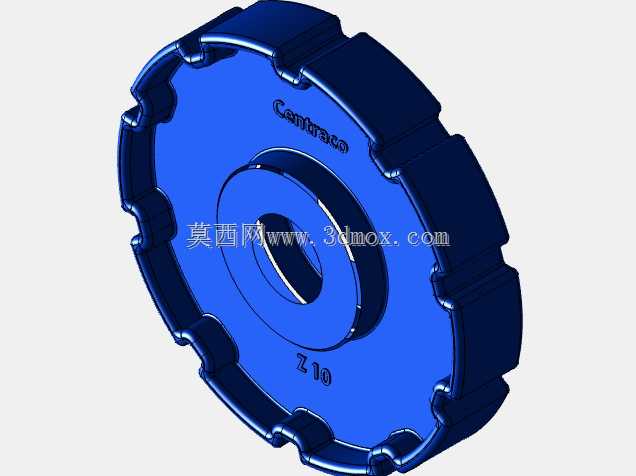

从三维建模的角度来看，这类零件的建模重点在于内花键与外齿形的参数匹配，外齿形的齿廓曲线需要根据输送带的啮合特性做针对性调整，不能直接套用标准齿轮的渐开线齿廓，否则会出现啮合干涉、带体磨损过快的问题；内花键的参数需要与常用的输送线驱动轴参数通用化，保证互换性，不同规格齿轮的内花键尽量采用统一参数，减少备件的种类，降低运维成本。建模时还需要考虑材质成型的工艺性，比如注塑成型的拔模角度、壁厚均匀性，避免出现缩痕、翘曲等成型缺陷，保证成品的尺寸精度满足装配要求。
