阀门配套用杠杆式金属耙子结构件

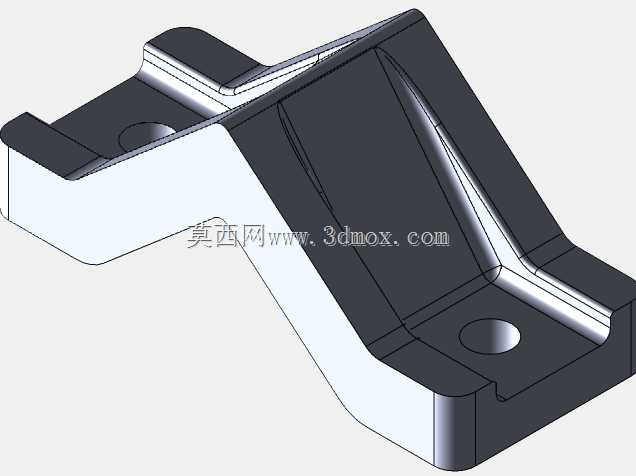

　　在工业流体控制阀门的配套执行机构中，这类耙形结构件常作为手动触发、位置锁止或者行程联动的受力杠杆使用，常见于闸阀、截止阀类产品的手动操作端辅助结构，也会应用在阀组集成块的旁通操作机构里，承担人力输入到阀芯动作的力传递作用，日常工况下需要承受反复扳动带来的交变弯曲应力，同时要适配阀组安装空间的紧凑布局要求，不能和周边的管路、接头、其他操作件产生运动干涉。从结构设计逻辑来看，整个构件采用一体化钣金折弯加局部加强筋的构型，主体受力臂做了变截面处理，握持施力的一端做了圆弧过渡收边，避免操作时应力集中在边角位置，和阀块连接的铰接端设置了两个同轴的销孔，孔位周边做了翻边加厚处理，用来提升铰接位置的耐磨性能和抗挤压强度，两个销孔的同轴度公差控制在0.02mm以内，保证铰接转动时没有卡滞、旷量过大的问题。

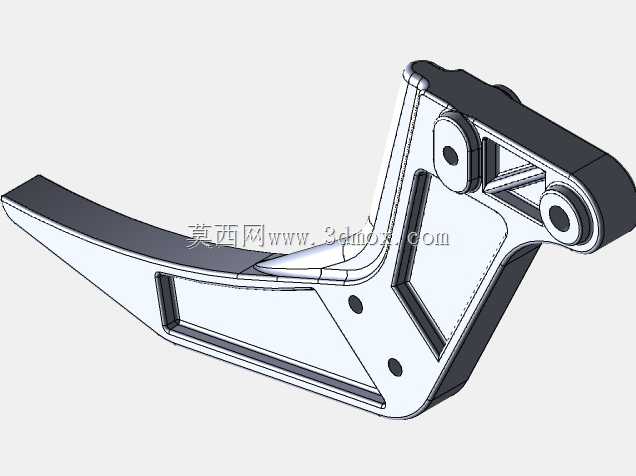

　　构件中部的三角形镂空加强筋是设计的核心细节，在不额外增加整体壁厚、不提升零件重量的前提下，把整个受力臂的抗弯截面模量提升了40%以上，避免长期扳动后臂身出现塑性变形，筋板的转角位置全部做了R3以上的圆角过渡，消除钣金加工或者铸造过程中的应力集中点，也能减少热处理环节出现开裂的风险。零件上分布的两个小圆孔是辅助定位孔，在装配到阀块上的时候，可以先通过定位销穿入这两个孔完成预固定，再穿入主铰接销轴，大幅提升装配效率，也能保证每次拆装后的位置一致性，不会因为装配偏差导致操作行程出现误差。

　　从安装边界来看，整个构件绕主铰接销轴的转动角度范围是0到35度，转动过程中臂身的外轮廓距离阀块安装面的最小间隙保持在3mm以上，不会刮蹭阀块表面的密封面或者固定螺栓，施力端的长度经过力臂核算，普通人施加150N的握力时，铰接端输出的扭矩可以达到22N·m，足够推动常规通径阀块的阀芯完成换向或者启闭动作，不需要额外增加助力结构。零件的壁厚设计上，主体受力面厚度为4mm，铰接孔翻边位置厚度达到6mm，加强筋的厚度和主体壁厚保持一致，整体重量控制在0.5kg以内，既满足手动操作的强度要求，也不会因为零件过重增加执行机构的负载。

　　在实际工况适配中，这类结构件的表面会做镀锌或者发黑处理，适配车间、管路廊道等常规工业环境的防腐蚀要求，如果应用在有腐蚀性介质的化工场景，也可以更换为不锈钢材质加工，结构本身不需要做调整，只需要对应更改材料的热处理工艺，保证零件的硬度和韧性匹配受力要求。设计过程中还做了运动仿真校核，模拟10万次反复扳动的疲劳工况，验证臂身的变形量在允许范围内，铰接孔的磨损量不会超过0.1mm，满足阀门产品全生命周期的使用要求，不需要中途更换操作构件。
