气动系统配套气缸端盖连接结构

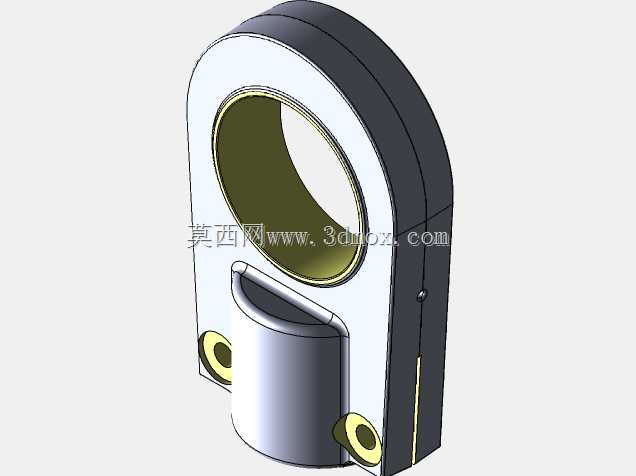

　　在气动执行机构的装配体系中，这类端盖结构是气缸本体与外部铰接支座衔接的核心承载部件，常见于自动化生产线的摆臂驱动单元、物流分拣设备的气动推杆铰接端、工装夹具的压紧气缸连接位，承担着气缸腔体密封、活塞杆侧导向支撑、外部载荷传递的多重作用。从结构设计逻辑来看，主体采用U型铰接耳的整体构型，上部的大尺寸通孔用于穿装铰接销轴，和设备机架的固定耳座形成转动副，可抵消气缸动作过程中产生的径向偏摆载荷，避免活塞杆承受额外侧向力导致密封件过早磨损。下部的圆柱腔体用于和气缸筒身端部配合，腔体内部预留的环形台阶面可贴合气缸密封圈，保证腔体内部的压缩空气不会从端盖衔接处泄漏，两侧分布的带衬套小孔是筒身紧固螺钉的安装位，衬套采用压装设计，

　　可避免频繁拆装螺钉造成的基体螺纹磨损，提升部件的重复拆装寿命。设计阶段需要重点匹配安装边界尺寸：上部铰接孔的中心到下端腔体配合面的垂直距离，直接决定了气缸安装后的摆动行程范围，若该尺寸偏差超过0.1mm，就会导致气缸动作时出现卡滞、推杆别劲的问题；两侧安装孔的孔距公差需控制在IT7级以内，保证和筒身端面对位时不会出现螺钉强行锁附造成的端面变形。铰接孔内壁设计有油槽，可在装配时涂抹润滑脂，降低销轴转动时的摩擦阻力，减少长期往复摆动产生的磨损量。端盖主体采用分体式组合结构，金属基体承担主要载荷，外侧的包覆层可隔绝车间内的切削液、焊接飞溅等腐蚀性介质，避免基体长期暴露在恶劣工况下出现锈蚀。在设备选型匹配时，需要核对铰接孔的直径、

　　下端腔体的配合内径、安装孔的孔位分布三个核心参数，确保和对应规格的气缸筒身、机架铰接座完全适配，避免出现安装错位导致的气动系统运行故障。这类结构的建模过程需要重点处理配合面的公差预留，所有密封贴合面需保证平面度不超过0.02mm，铰接孔的同轴度公差需控制在0.015mm以内，才能满足实际装配后的运行精度要求。
