带安装法兰的传感连接基座结构设计

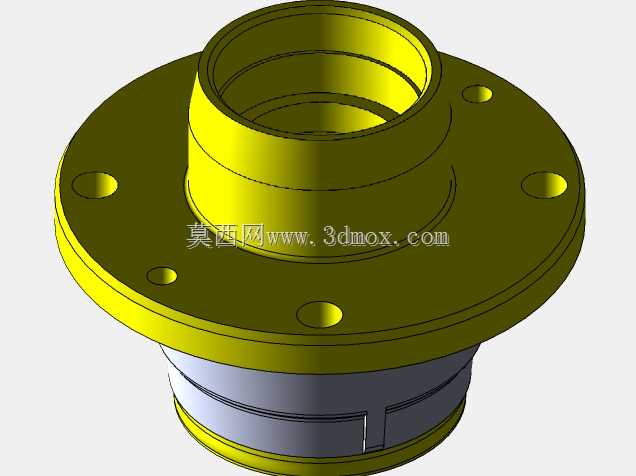

　　这类带法兰的连接基座，主要配套传感类检测元件使用，常见于流体管路、工业设备腔体的检测点位安装场景，核心作用是为传感检测元件提供可靠的安装定位界面，同时实现检测端与设备本体之间的密封衔接，避免管路或腔体内的介质泄漏，也能隔绝外部振动、杂质对传感元件检测精度的干扰。从结构设计来看，上部的凸台内孔为传感元件的插入配合位，内径尺寸按照常用插入式传感元件的标准外径做公差匹配，配合段预留了密封槽位，可安装O型密封圈实现径向密封，凸台外壁做了阶梯过渡，既可以增强基座整体的结构刚性，也能为传感元件的锁紧结构提供定位台阶。下部的插接段为设备安装端，外径匹配设备预留的安装孔尺寸，同样设置了密封结构安装位，插入设备安装孔后可实现轴向密封，

　　避免介质从安装缝隙溢出。中部的法兰盘为安装固定结构，盘面上均匀分布了四个沉头安装孔，孔位按照圆周等角度排布，安装时可通过螺栓将基座整体压紧固定在设备外壁，沉头设计可让螺栓头部完全没入法兰盘面，不会出现突出结构干涉周边其他管线或构件。设计过程中优先考虑了安装便捷性，法兰盘的外径尺寸控制在合理范围，不会占用过多设备外壁的安装空间，四个安装孔的孔距适配常规的安装螺栓规格，现场安装时不需要额外定制非标紧固件。整体结构的壁厚做了均匀化处理，避免壁厚差异过大导致注塑或机加工过程中出现应力变形，法兰盘与上下凸台、插接段的衔接位置都做了圆角过渡，减少应力集中点，提升构件在长期受压、受振动工况下的结构强度。插接段的外壁做了环形卡槽设计，

　　可配套卡簧结构实现二次防脱，避免设备运行过程中因振动导致基座从安装孔松脱。内孔的同轴度公差按照传感元件的安装精度要求设定，保证传感元件插入后检测端面与被测介质的相对位置符合检测要求，不会出现偏心导致的检测数据偏差。这类基座的材质通常根据使用场景选择，普通工况下采用工程塑料注塑成型即可满足强度与密封要求，腐蚀介质或高温工况下则可更换为不锈钢或铝合金材质机加工制作，结构本身不需要做过多调整即可适配不同材质的加工工艺，具备较好的工艺通用性。
