阀门组件用带油道衬套结构设计

项目分类:阀门 发布时间:2025-10-12 ID:1085244
  • 阀门组件用带油道衬套结构设计
  • 阀门组件用带油道衬套结构设计
  • 阀门组件用带油道衬套结构设计

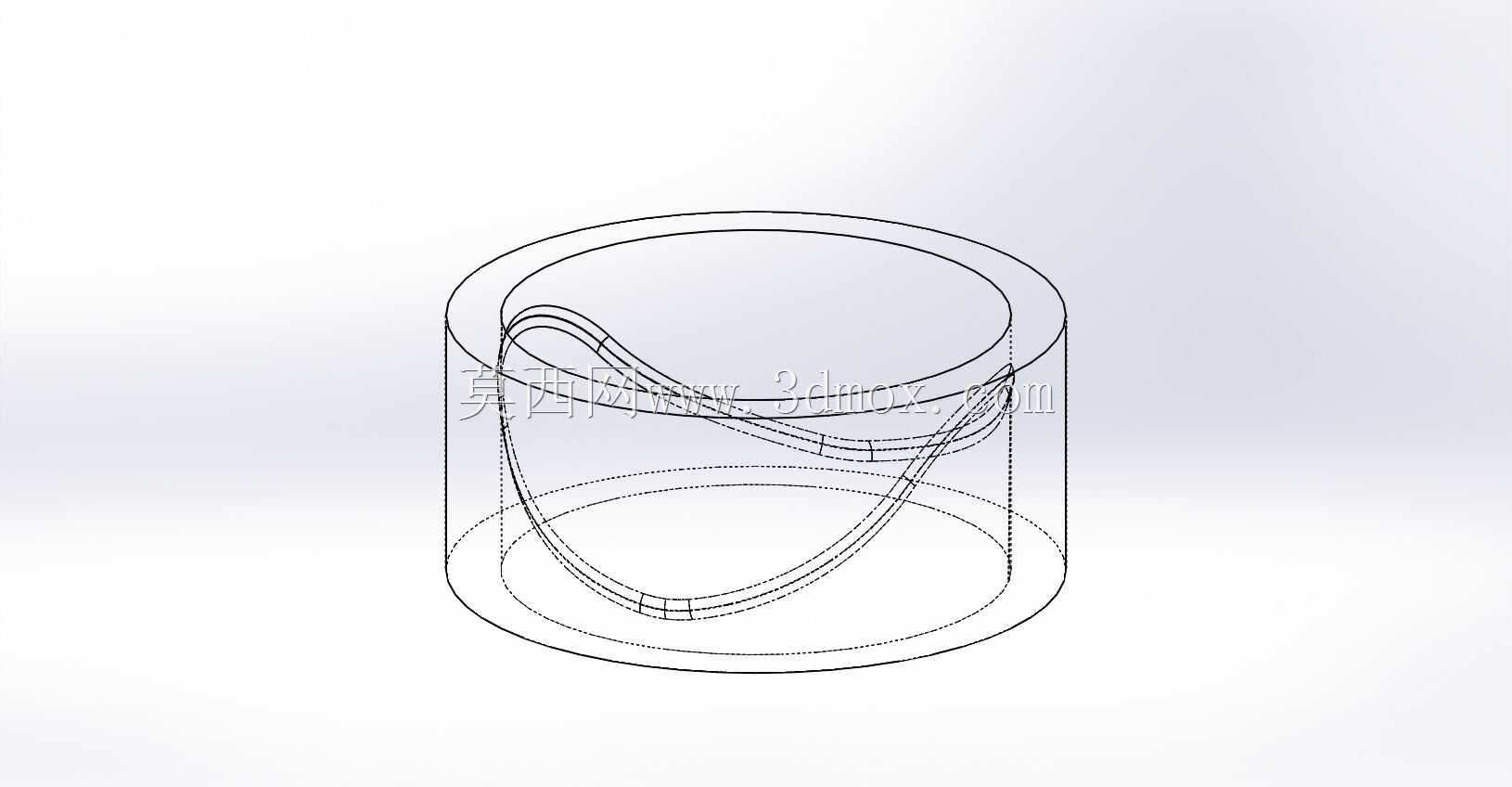

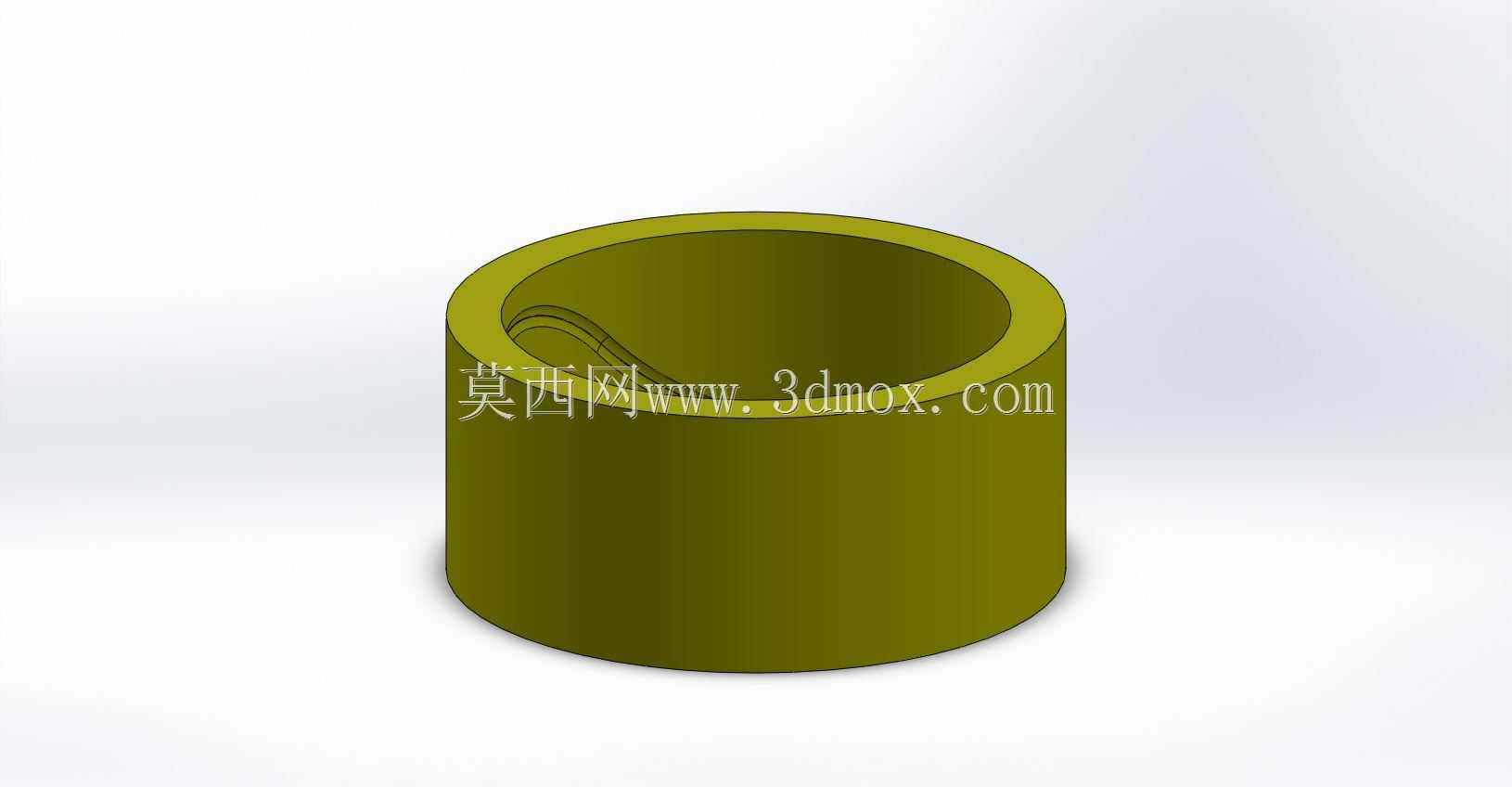

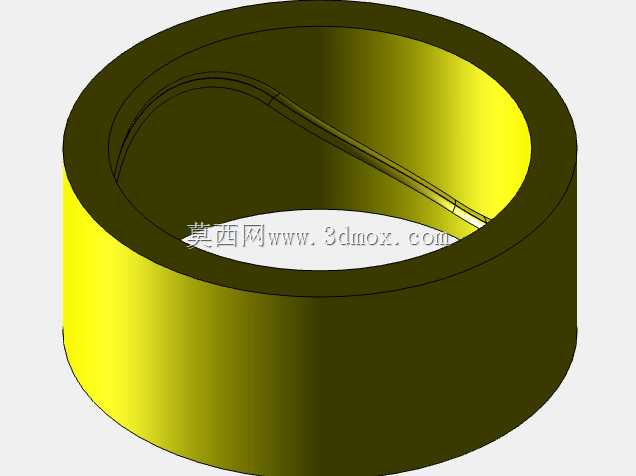

  在流体控制类阀门的阀块集成结构中,衬套是承担轴类部件支撑、配合面耐磨防护、运动副润滑导流的核心配套零件,这款带内置油道的衬套结构,主要适配中低压工况下的阀块内置阀芯、调节杆类回转或往复运动部件的装配需求,区别于常规无油槽的光面衬套,其内壁集成的成型油道可在部件运动过程中持续留存润滑介质,大幅降低配合面的干摩擦风险,延长整套阀组的维护周期。从实际装配场景来看,这类衬套多采用过盈配合压入阀块的预制安装孔内,外壁为光滑圆柱面,压装后与阀块基体形成稳定的刚性连接,不会随内部运动部件产生位移,内壁的油道沿轴向开设弧形导流槽,槽体深度控制在衬套壁厚的1/6至1/5区间,既不会因槽深过大削弱衬套整体的结构强度,也能保证润滑脂或压力润滑油在槽内形成稳定的油膜,当内部阀芯或阀杆做往复直线运动、小角度回转动作时,油道内的润滑介质会随部件运动均匀涂布在整个配合接触面上,避免局部应力集中导致的配合面拉伤。

  设计这类衬套时,首先要匹配阀块安装孔的尺寸公差,外壁直径公差通常选取过盈配合的p6级精度,压装后可保证衬套与阀块无相对窜动,内壁直径则根据配合运动件的轴径选取H7级间隙配合,保证运动件动作顺畅无卡滞;衬套的轴向高度需要完全覆盖运动件的全行程接触范围,避免运动件动作过程中出现局部悬空导致的受力偏载,油道的开设位置需要避开衬套的受力集中区域,也就是对应阀杆侧向受力最大的承载区,将油道设置在非主承载的侧壁位置,防止油槽边缘出现应力集中导致的衬套开裂。

  从安装边界来看,衬套压入阀块后,上端面需要与阀块安装孔的沉台端面齐平,不允许突出阀块的装配平面,避免影响后续阀盖、密封组件的装配贴合度,下端面则需要与安装孔的底孔端面保留0.1至0.2mm的间隙,抵消压装过程中可能出现的尺寸累积误差,防止衬套压装到位后出现顶死变形的问题。在实际工况应用中,这类带油道的衬套可适配液压阀、气动调节阀、工业管路控制阀等多类阀块组件,相比常规铜套、无油轴承类零件,其集成油道的设计无需额外在阀块上开设润滑油路,可简化阀块内部的流道加工工序,降低阀块整体的加工难度与制造成本;衬套本体的材质可根据实际工况介质选择,普通矿物油润滑工况可采用锡青铜材质,水基介质或弱腐蚀工况可选用不锈钢基体加内壁镀层的结构,保证耐磨性能的同时兼顾介质兼容性。

  在建模过程中,需要重点关注油道与内壁的过渡圆角处理,所有油槽的棱边都需要做R0.2至R0.5的圆角钝化,避免锐边刮伤运动件表面的密封层或镀层,同时也能减少润滑介质流动时的阻力,保证油膜形成的连续性;衬套的两端口需要做15度的导入倒角,方便压装过程中顺利导入阀块安装孔,也方便内部运动件的装配导入,避免装配过程中切伤密封件。这类衬套虽然属于阀组中的小型配套零件,但其尺寸精度、结构设计合理性直接影响整套阀门的动作可靠性与使用寿命,在结构设计阶段需要结合阀杆的受力大小、运动频率、润滑方式综合调整油道的截面形状、槽深、分布位置,不能直接套用通用衬套的尺寸参数,比如高频动作的伺服阀用衬套,油道可设计为螺旋形结构,提升润滑介质的分布均匀性,而低速重载的截止阀类衬套,则可适当加大油道的容积,储存更多润滑介质,延长补脂维护的间隔周期。
