飞机空气系统用小型气动启动阀结构

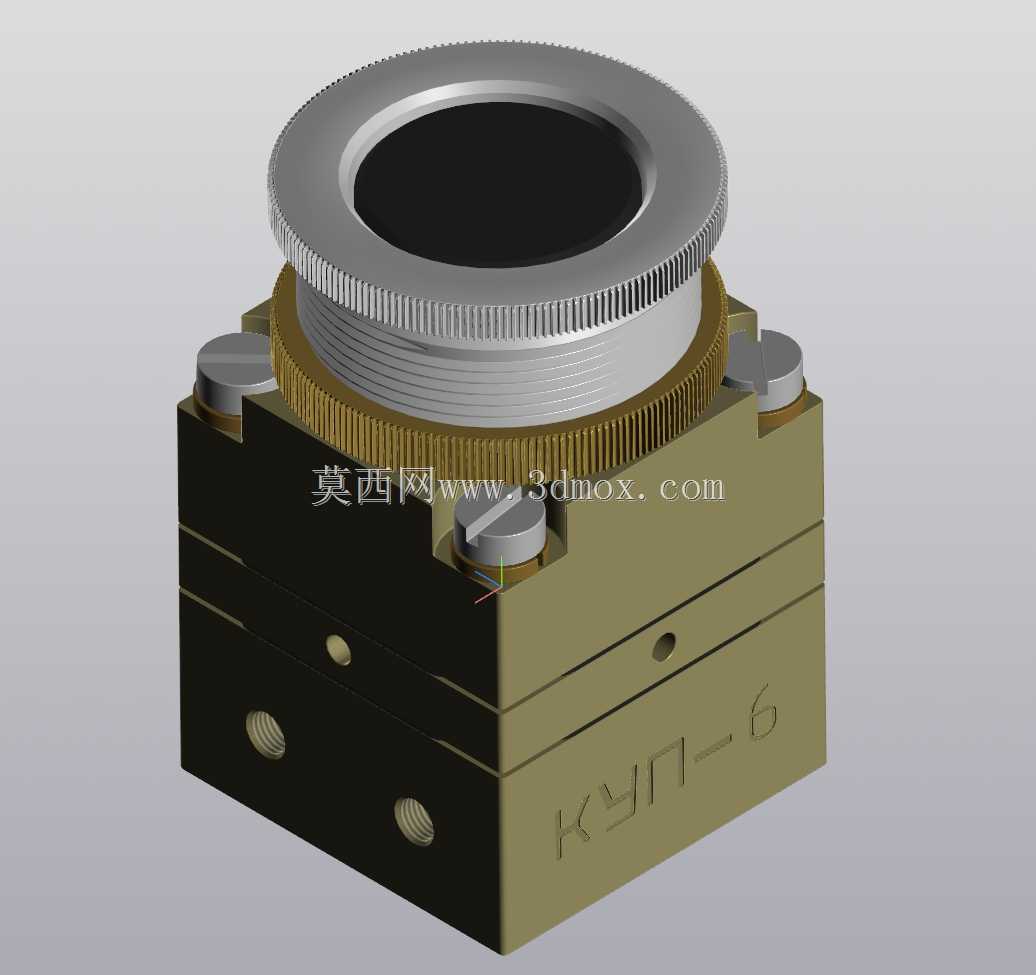

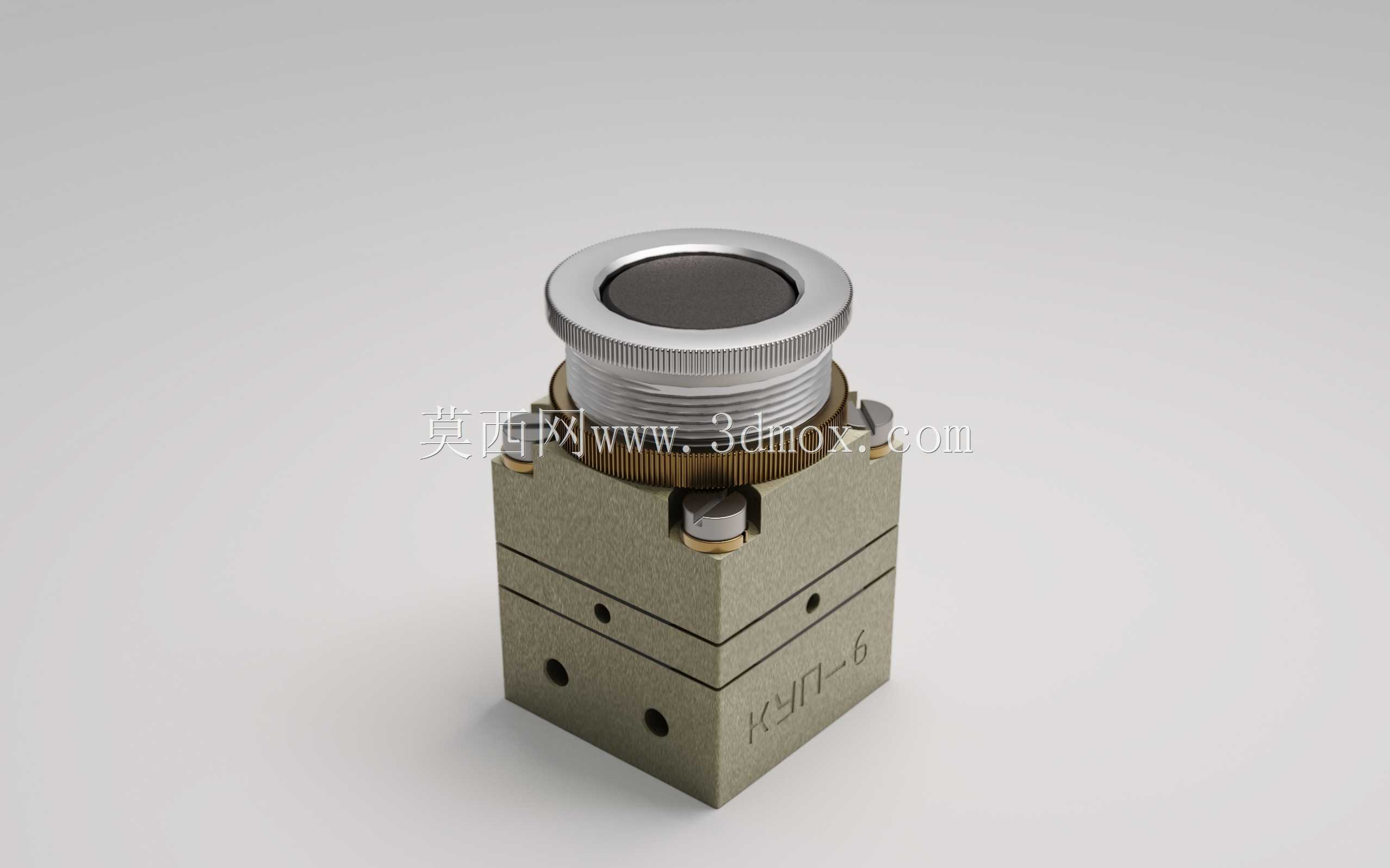

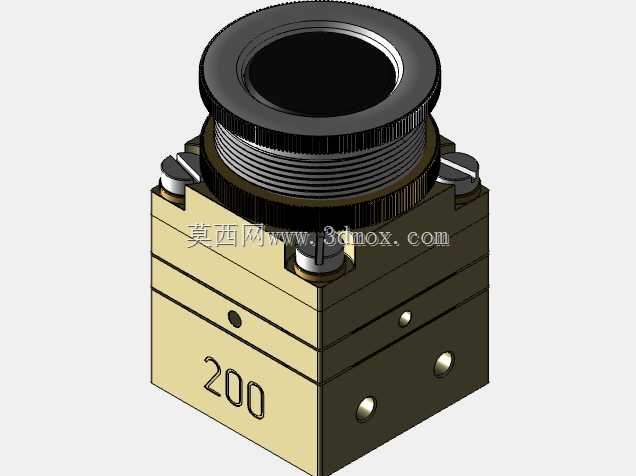

　　这款启动阀主要应用在固定翼飞机、旋翼直升机的压缩空气管路系统中，承担气路通断控制、启动气路导通的核心功能，属于航空气动系统里的关键控制元件，安装位置通常在气源输出端与启动作动机构之间的集成阀块组上，直接对接高压空气管路。从实际工况来看，航空气路系统的工作压力波动范围较大，同时对元件的重量、安装空间、密封可靠性都有极高要求，这款阀的整体结构采用方块式集成设计，主体为多层叠合的硬质合金阀座结构，顶部设置带滚花的调节旋钮结构，可通过顶部螺纹段实现阀口开启压力的微调，适配不同机型的气路压力阈值。

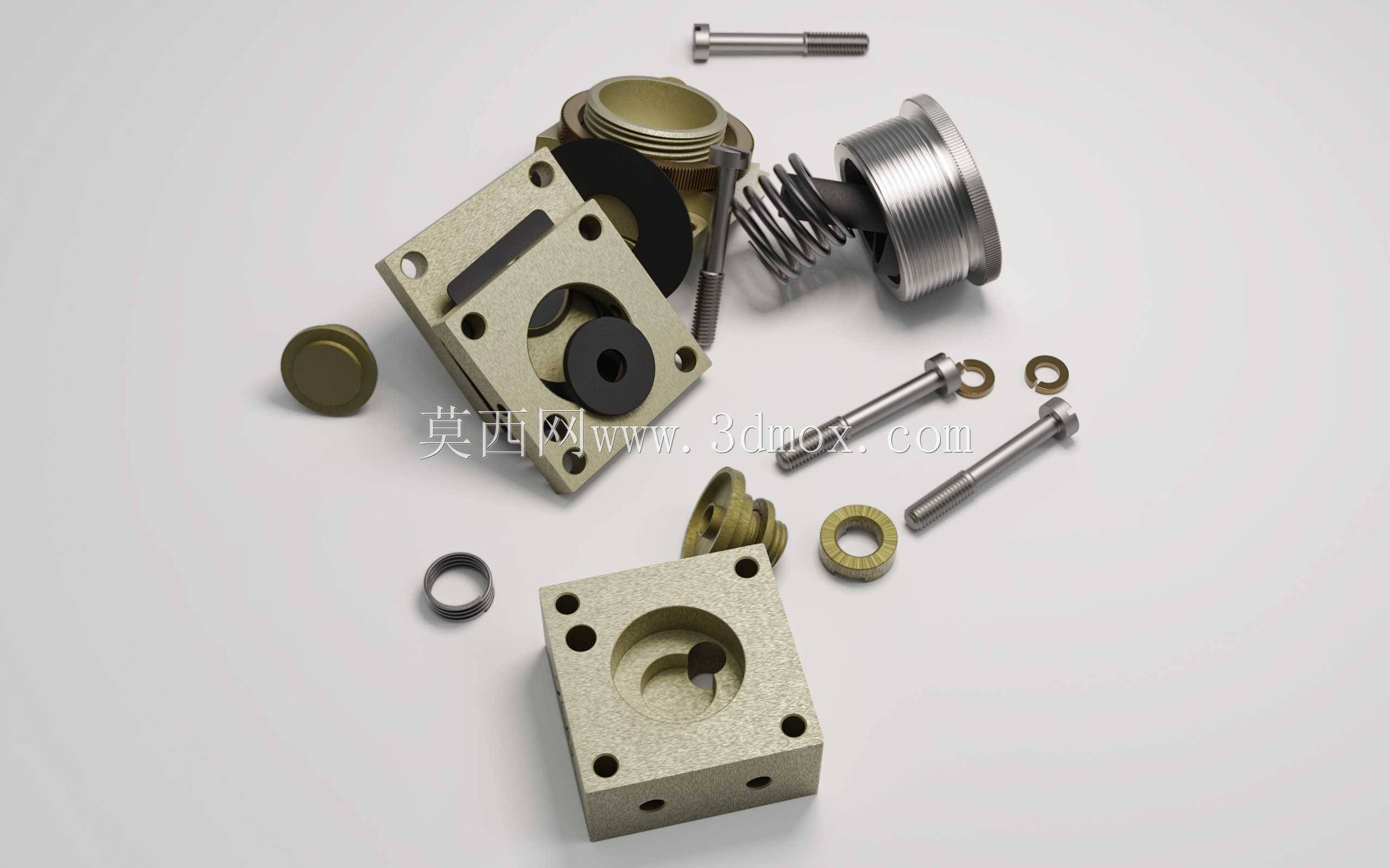

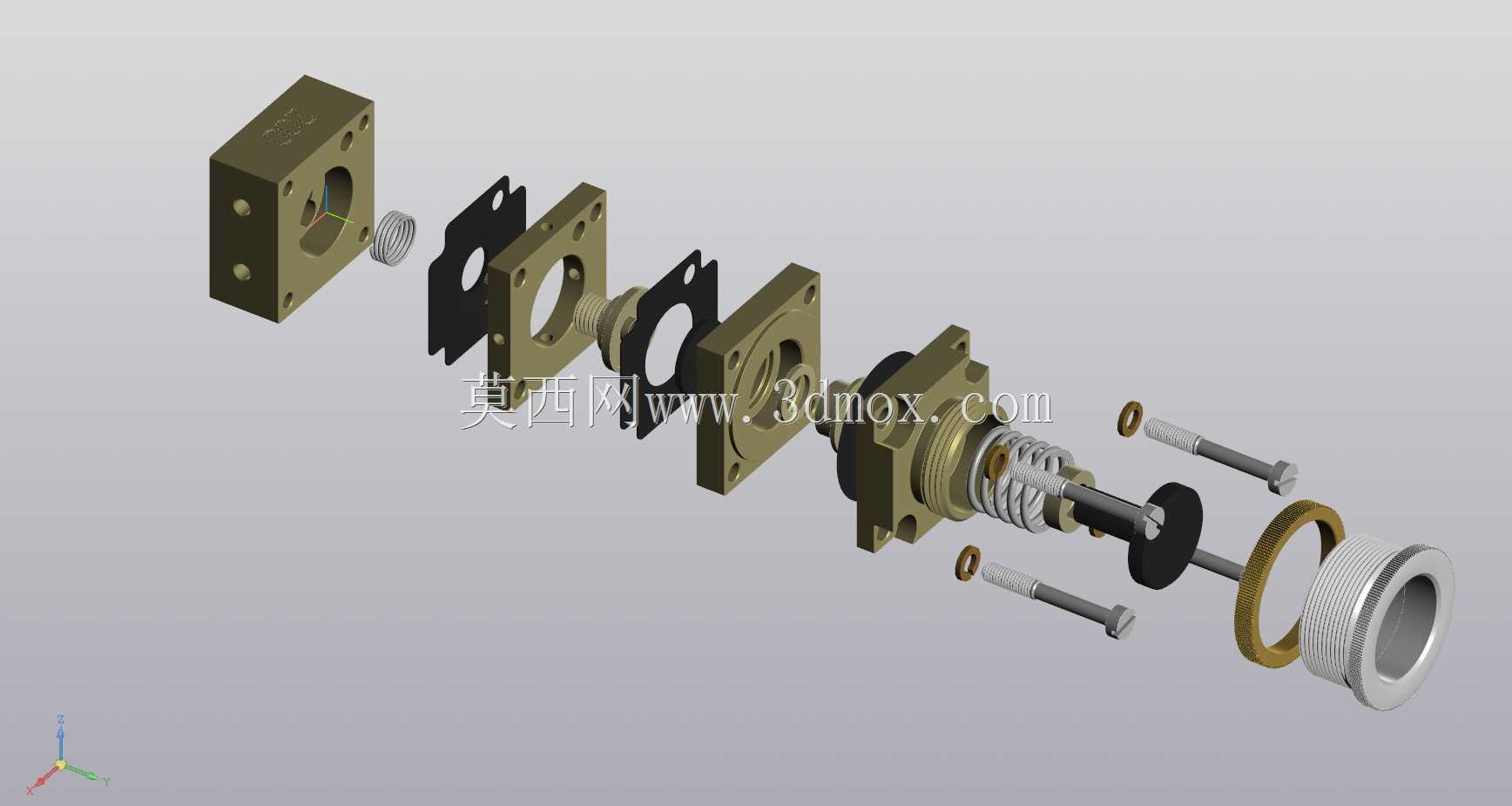

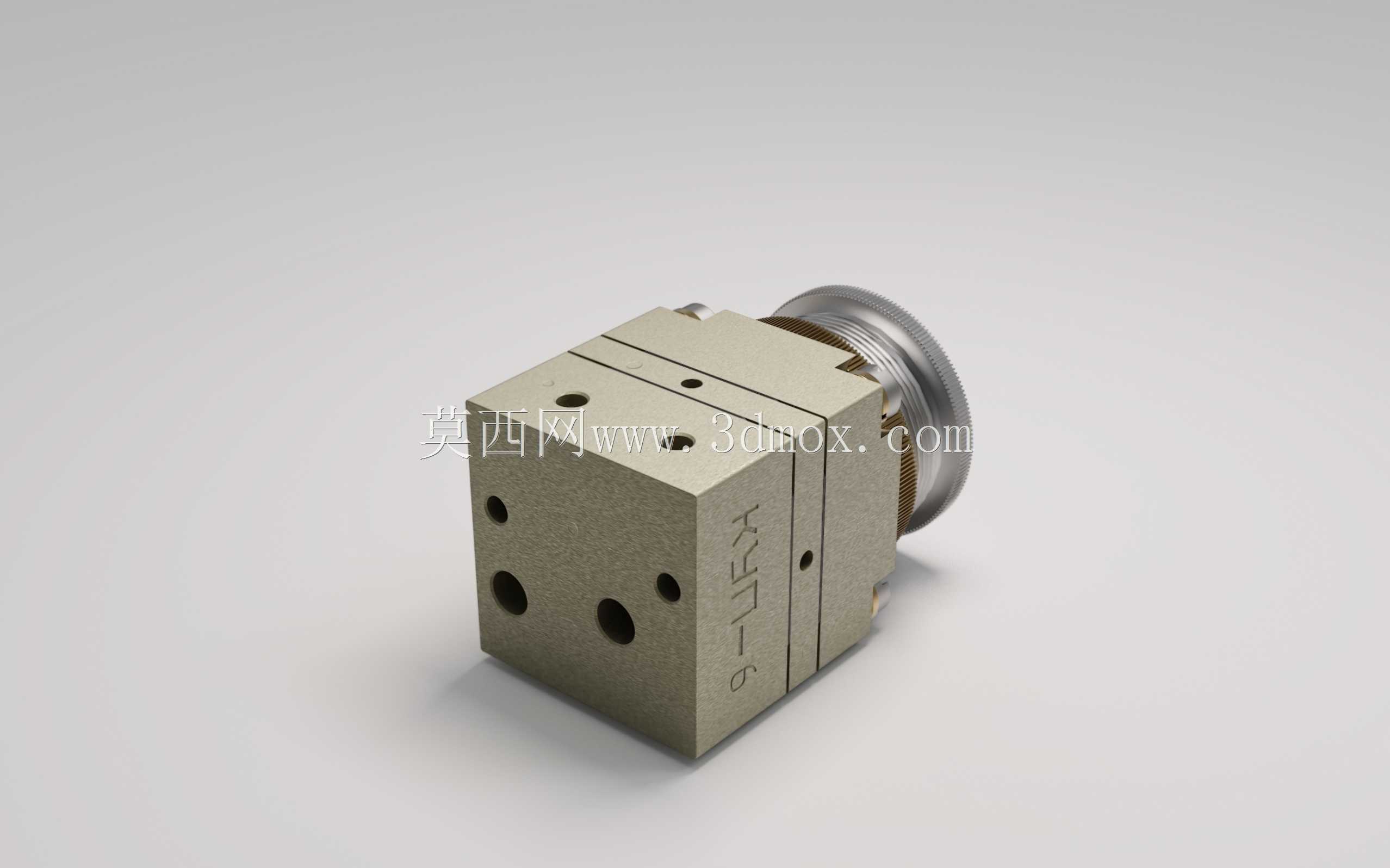

　　阀身侧面预留多个标准气路安装孔，孔位布局遵循航空阀块的通用安装间距，可直接通过螺栓固定在集成气路板上，不需要额外设计转接支架，侧面的刻印标识直接标注阀件的通径规格与压力等级，方便地勤维护时快速识别元件参数。设计思路上，这款阀没有采用常规民用气动阀的外挂式电磁驱动结构，而是采用纯气动机械驱动的结构形式，完全规避了航空场景下电磁干扰带来的误动作风险，内部阀芯采用锥面密封结构，密封副经过研磨配对，在高压气路下可实现零泄漏，避免气源压力损耗影响启动动作的可靠性。阀块的叠合结构之间采用端面O型圈密封，每层阀板分别承担进气、导流、阀芯导向、出气的不同功能，拆分维护时不需要完全拆解整个阀组，仅需针对故障层进行更换即可，大幅降低航空维护的工时成本。

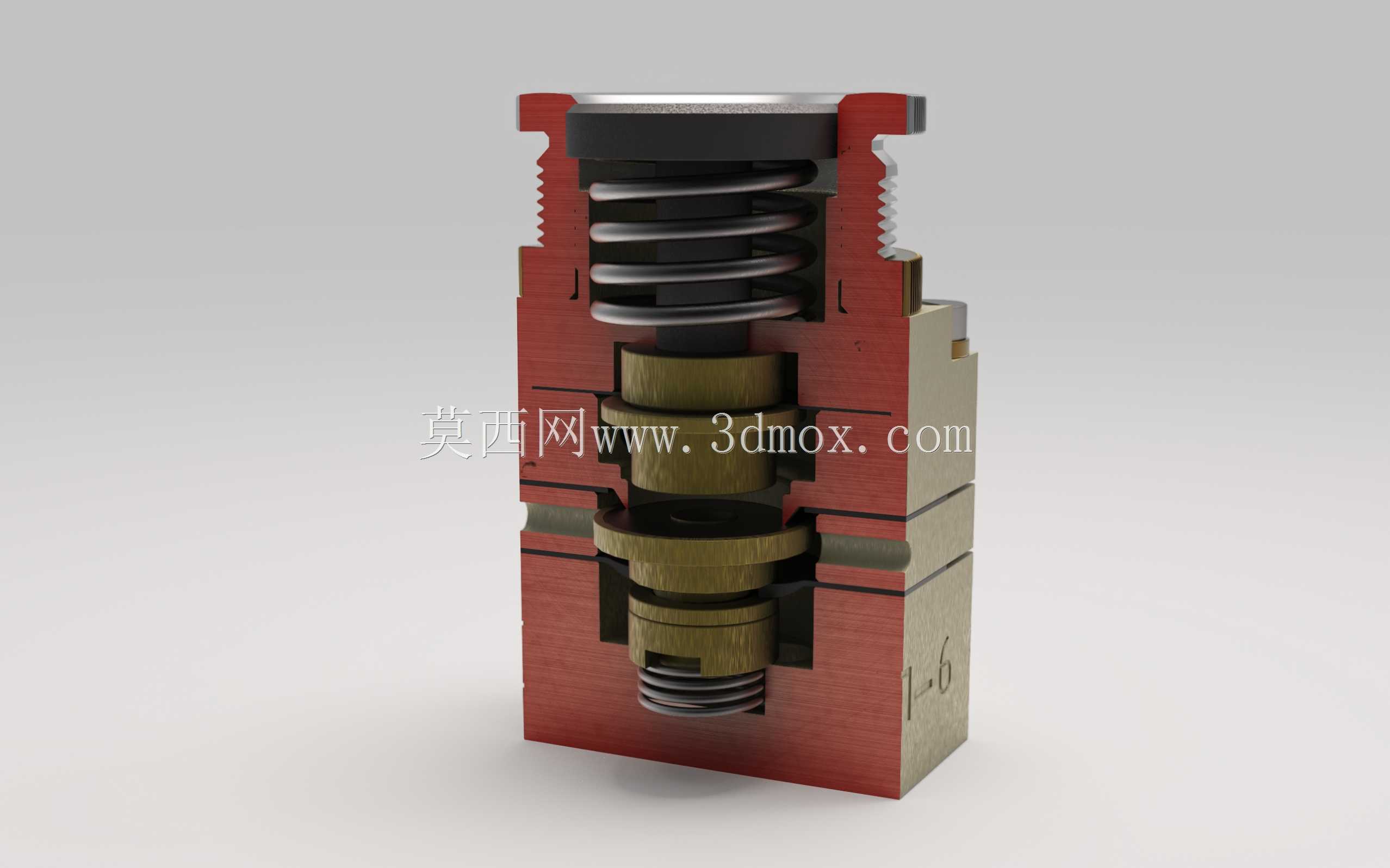

　　外形尺寸上，整体阀身的立方体结构边长控制在极小的尺寸范围内，顶部的螺纹调节段突出阀身上表面的高度经过严格控制，不会超出航空设备安装的周边边界，避免与相邻的管路、其他阀件产生安装干涉，侧面的安装孔为沉孔设计，螺栓安装后头部完全沉入阀身内部，不会突出外表面占用额外空间。实际工作过程中，当上游气源压力达到设定的开启阈值时，内部阀芯在气压作用下克服弹簧预紧力抬起，导通上下游气路，为下游的启动作动部件提供高压空气动力，当气源压力下降到复位阈值时，弹簧推动阀芯复位，切断气路，同时阀身的排气小孔可快速排净下游残压，避免带压复位导致的阀口冲击。

　　这类阀件的建模过程需要重点关注多层阀板的配合公差，密封槽的尺寸精度直接决定密封性能，顶部调节螺纹的螺距与行程需要和内部弹簧的预紧力行程匹配，保证调节过程中压力阈值的线性变化，侧面的气路孔道需要保证内部流道的圆滑过渡，减少高压空气流过时的压力损失，避免产生气动啸叫。在航空应用场景中，这类启动阀的可靠性直接关系到发动机、辅助动力单元的启动成功率，因此结构设计上没有采用多余的冗余结构，所有部件都在满足强度要求的前提下做了轻量化处理，阀身材质选用航空硬质铝合金，表面做硬质阳极氧化处理，兼顾重量轻、耐磨、抗腐蚀的要求，可适应高空低温、低压差的复杂工作环境，不会因为环境温度变化导致密封件收缩失效，也不会因为飞行过程中的振动导致阀件松动误动作。
