刨床挡料用拍板组件结构设计

在金属切削加工的刨削工序场景里，拍板组件是刨床挡料机构里承担定位、挡料功能的核心执行构件，日常作业中主要负责对送入加工工位的坯料进行侧向位置限定，避免刨刀往复切削过程中坯料出现位移、窜动，直接影响工件的刨削加工精度与装夹稳定性。很多一线加工场景里，刨床加工的坯料多为长条形金属型材、块类毛坯，进给过程中如果没有可靠的挡料定位结构，很容易出现送料偏移，导致加工面平行度超差、尺寸公差不合格，严重时还可能因为坯料窜动碰损刨刀，造成刀具损耗甚至生产安全隐患，这套拍板组件就是针对这类刨床挡料需求设计的配套构件。

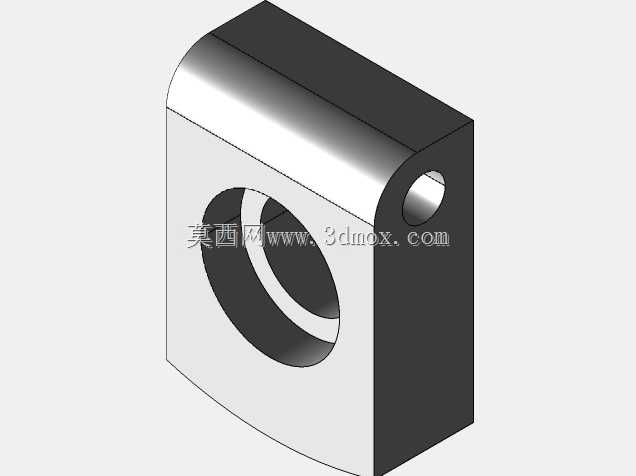

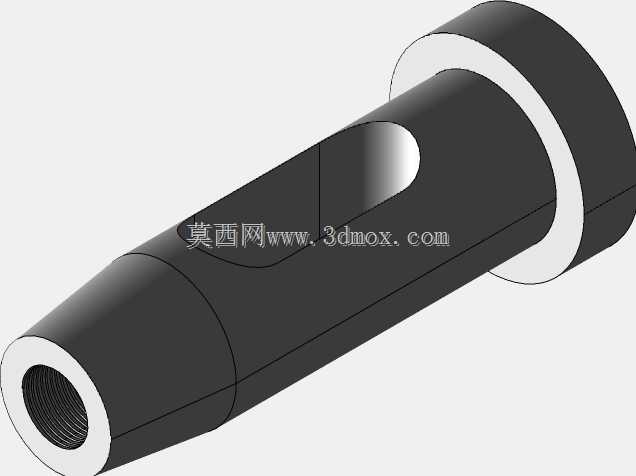

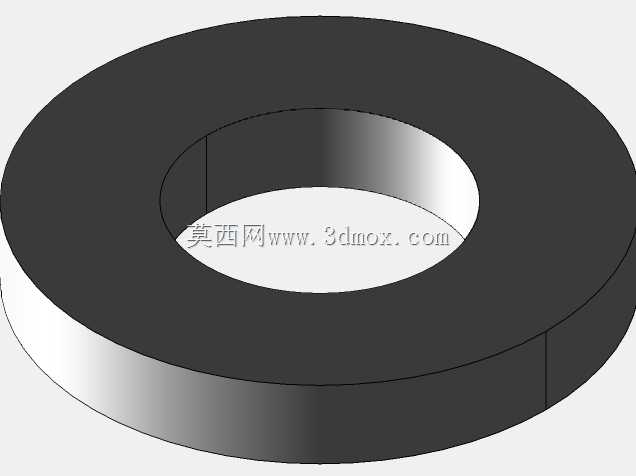

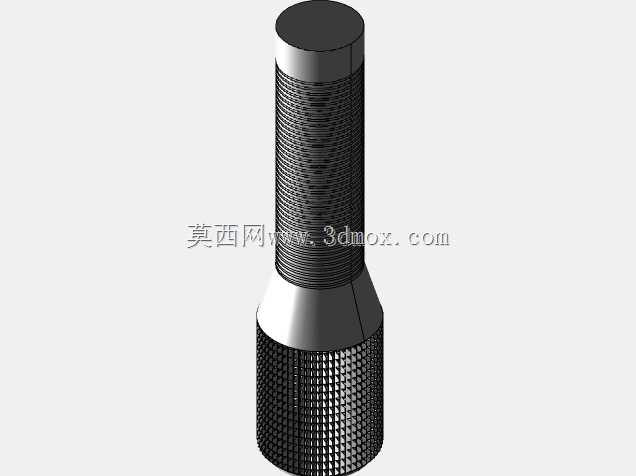

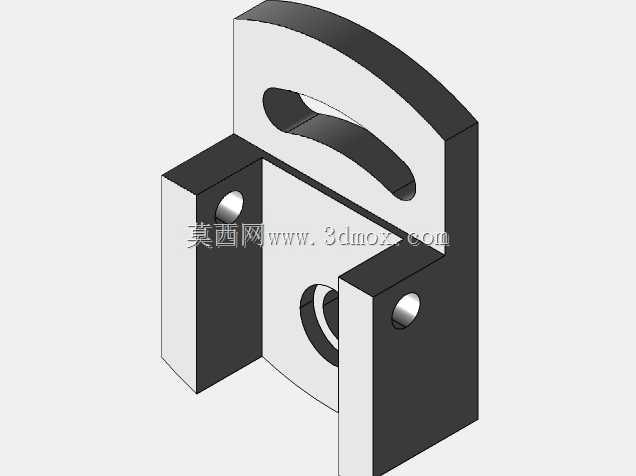

从结构设计思路来看，这套组件采用长圆柱主体作为核心承载结构，柱体的圆柱面经过同轴度公差约束，保证其在安装座内滑动或者摆动时不会出现卡滞，柱体顶端的平面端作为挡料工作面，加工时保证端面与柱体轴线的垂直度要求，接触坯料时可以均匀承受坯料进给的侧向推力，不会因为局部应力集中出现端面变形。设计过程中充分考虑了刨床作业时的冲击载荷特性，刨床的切削动作是往复式的，挡料构件会频繁受到坯料的碰撞、切削过程的振动传递，所以柱体的直径选型经过载荷校核，既不会因为直径过大增加不必要的结构重量，导致挡料动作响应滞后，也不会因为直径过小导致刚性不足，长期受冲击后出现弯曲变形。

从安装边界来看，这套组件的柱体长度适配常规中小规格牛头刨床、龙门刨床的挡料机构安装空间，柱体的外径与安装座的导向孔采用间隙配合，配合公差选择H7/g6，既保证滑动顺畅，又不会出现过大的配合间隙导致挡料位置偏差。组件装配时，柱体的安装深度可以根据实际加工坯料的高度进行调整，顶端工作面的高度可以覆盖常规100-300mm厚度的块类、板类坯料的挡料需求，不需要额外加装垫高垫块就能满足多数常规刨削加工的定位要求。

实际功能特性上，这套拍板组件除了承担静态挡料定位的作用，还可以配合成型机的进料节拍做小幅的摆动让位动作，当坯料完成定位夹紧后，拍板可以小幅摆开避免干涉刨刀的走刀路径，加工完成后复位到挡料位置等待下一块坯料送入。构件的所有配合面都做了表面淬火处理，表面硬度达到HRC45-50，耐磨性能可以满足长期频繁碰撞、滑动的使用需求，不需要频繁更换易损件。组件的装配关系简单，所有零件都可以单独拆卸更换，日常维护时只需要定期在导向配合面加注润滑脂，就能保证长期运行的可靠性，不会因为结构复杂导致维护难度上升。

在成型加工的配套场景里，这类拍板组件也可以移植到块类坯料的成型进料工位，作为进料定位的挡料构件使用，因为其结构简单、刚性充足、安装调整方便，不需要复杂的配套驱动结构就能实现可靠的挡料定位功能，对于中小批量的块类零件加工、型材刨削工序来说，这类结构的实用性远高于结构复杂的液压、气动定位挡料构件，不需要额外配置动力源就能完成定位动作，降低设备的改造成本与维护成本。设计时也充分考虑了不同安装场景的适配性，柱体的尾端预留了连接螺孔，可以根据实际需求加装复位弹簧、行程挡块等配套零件，不需要对主体结构进行二次加工就能适配不同的安装工况，拓展了构件的适用范围。
