大理石构件专用夹持工装结构设计

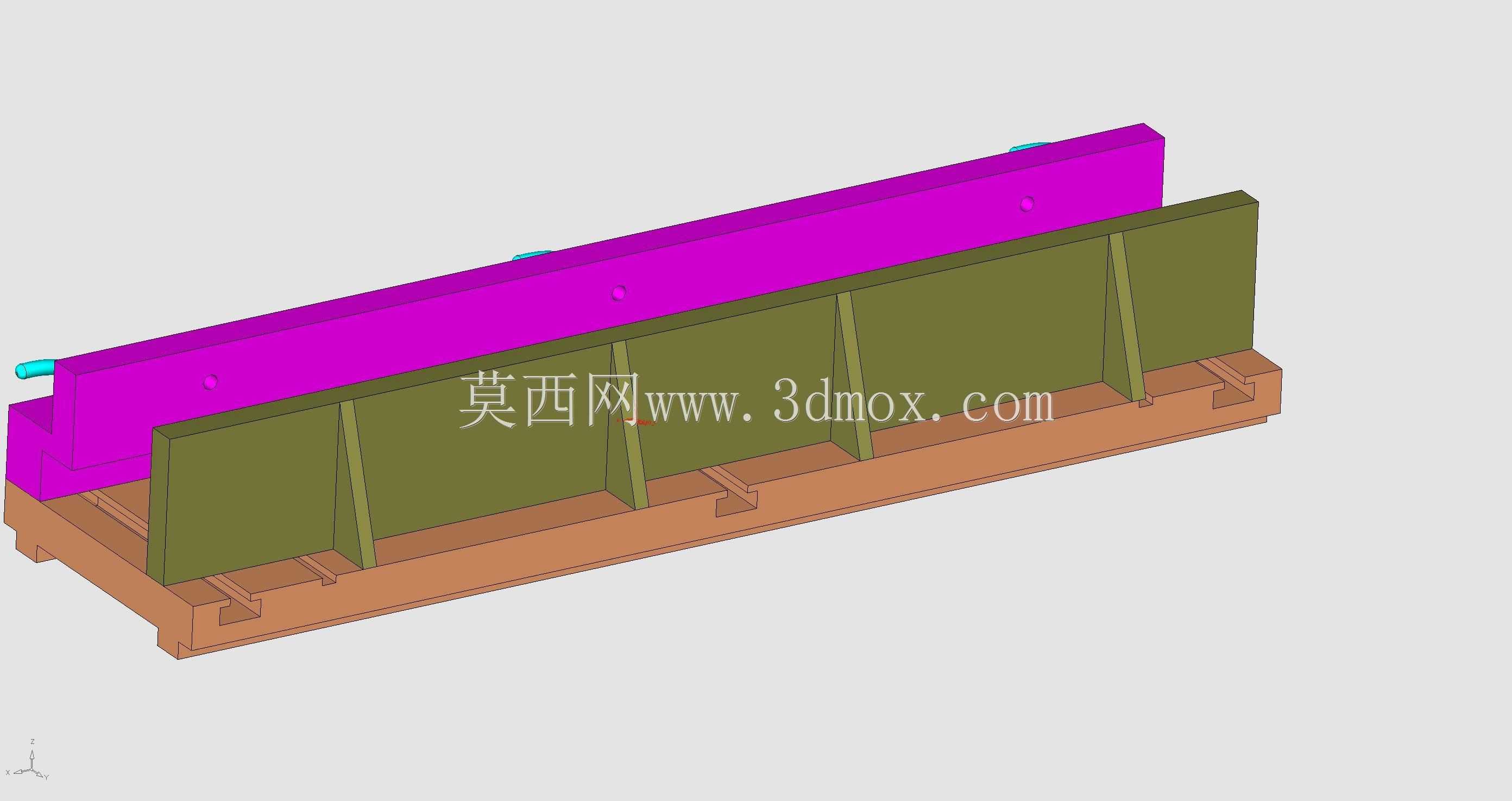

　　从结构布局来看，底部采用一体化的槽型承托底座，底座上沿长度方向均匀排布T型安装槽，既可以通过T型螺栓直接固定在加工机床工作台、装配工位平台上，也能根据待装夹大理石构件的实际长度调整支撑肋板的安装位置，适配不同长度规格的条形大理石工件。底座上方等距设置的竖向支撑肋板，肋板与底座采用嵌入式定位配合，每个肋板的上沿都做了微倒角处理，避免硬质棱角直接接触大理石表面造成划伤，肋板的垂直面作为工件的侧向定位基准，加工时保证所有肋板的定位面共面度控制在0.02mm以内，确保装夹后大理石构件的侧面基准与安装面保持垂直。在石材精密加工、大理石检测平台装配、光学构件基准面修磨这类对装夹稳定性要求极高的作业场景里，常规的平口钳、通用压板很难适配长条形大理石构件的装夹需求——大理石本身硬度高但脆性强，装夹受力不均极易出现边角崩裂、基准面形变的问题，而这类长条形大理石构件往往作为三坐标测量机的基座导轨、高精度检测平台的支撑梁使用，装夹过程产生的内应力会直接影响后续成品的平面度精度，最终导致测量误差超差。这款夹持结构的设计初衷，就是解决长条形大理石构件加工、转运、装配环节的可靠装夹问题，避免通用装夹工具的受力缺陷。

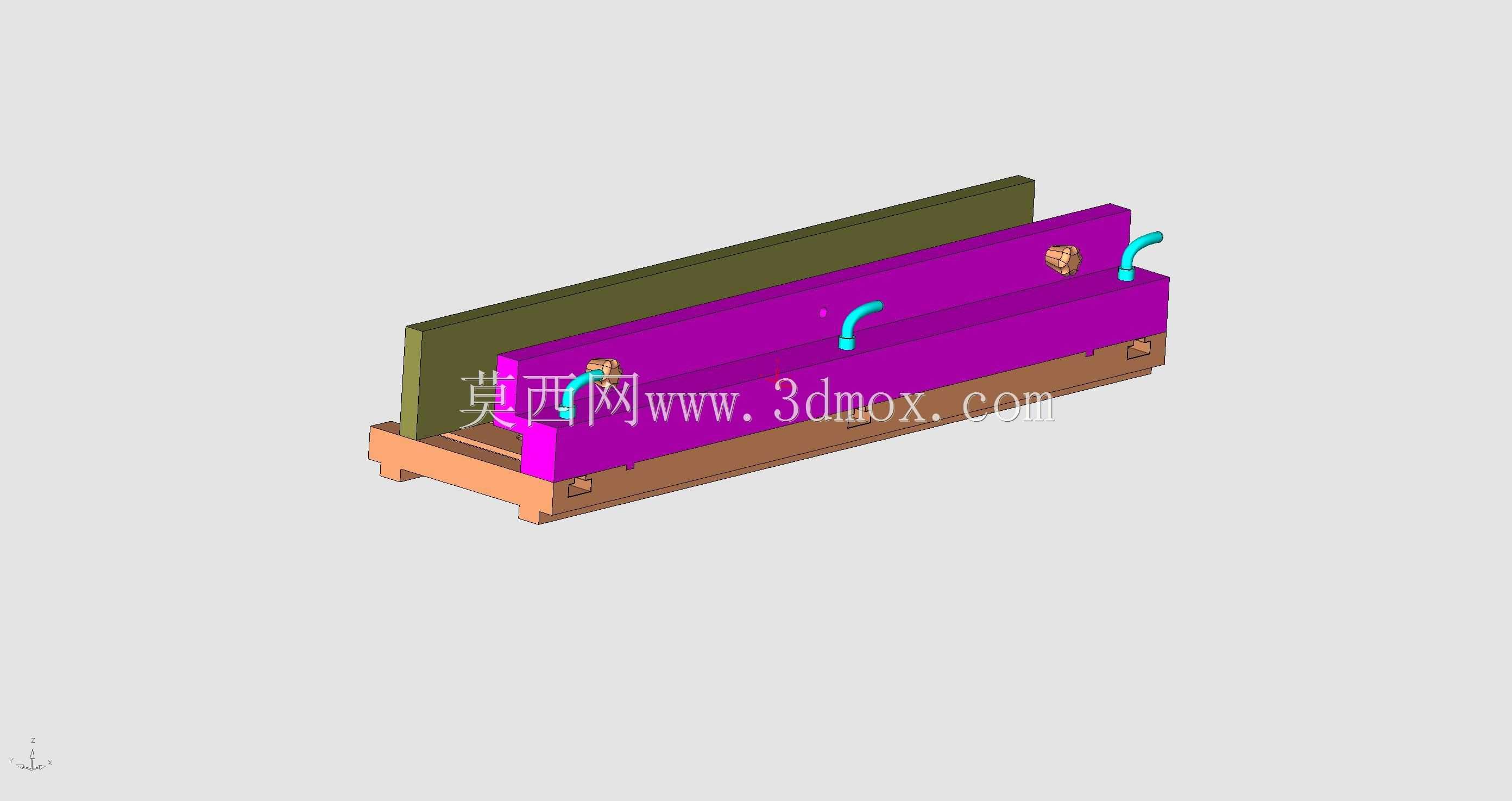

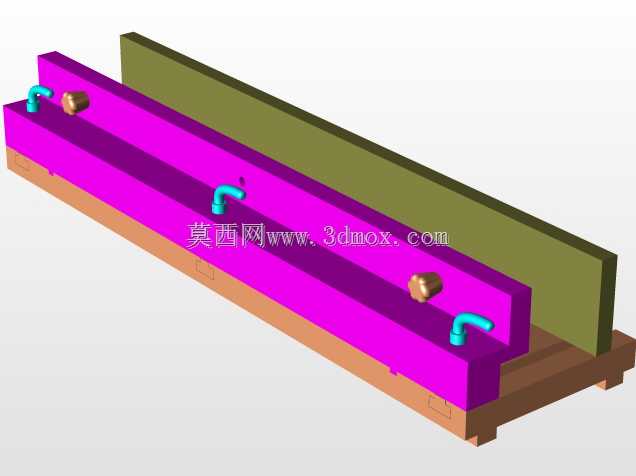

　　肋板上方设置的横向压梁，采用整根通长的高强度型材加工而成，压梁下表面粘贴有2mm厚的聚氨酯缓冲垫层，压紧紧固时不会在大理石光滑表面留下压痕，同时能通过垫层的微量形变补偿工件表面的平面度误差，让夹紧力均匀分布在整个接触长度上，避免局部应力集中导致的石材崩边。实际使用时，先根据待装夹大理石构件的宽度调整支撑肋板在底座T型槽内的位置，将构件平稳放置在肋板形成的定位槽内，确认构件底面与底座承托面完全贴合、侧面与所有肋板定位面靠紧后，再将压梁放置在构件上方，通过对称布置的紧固螺栓逐步施加夹紧力，紧固过程采用对角交替拧紧的方式，避免单侧受力导致构件偏移。

　　这款夹钳的安装边界适配性较强，底座的安装孔位按照常规机床工作台的T型槽间距设计，不需要额外制作过渡连接板就能直接安装在普通铣床、平面磨床、石材研磨机的工作台上，整体结构的重心偏低，即使在高速磨削加工产生振动的工况下，也不会出现装夹松动的问题。不同于通用虎钳只能夹持小尺寸工件的局限，这款夹钳的有效装夹长度可以通过增减支撑肋板、更换对应长度的压梁进行拓展，最短可装夹300mm的短条形大理石块，最长可适配2m以上的长条形大理石导轨构件，夹紧力的调节范围也可以通过更换不同刚度的缓冲垫层、调整螺栓紧固扭矩来控制，针对厚度在50mm到200mm之间的大理石构件都能实现可靠装夹。在结构设计阶段，特意规避了传统夹具采用点式压紧的缺陷，整根压梁形成的线式压紧配合肋板的面式支撑，让大理石构件在装夹状态下的受力完全沿垂直与水平方向均匀传递，不会产生额外的扭转应力，对于加工后需要保证平面度达到0级精度的大理石构件来说，这种装夹方式能有效减少装夹变形带来的精度损失。另外，底座两侧预留的吊装孔位，方便在完成单工序加工后，连同夹钳和工件一起整体吊装转运到下一个工序工位，不需要二次装夹找正，能大幅缩短多工序加工的辅助时间，也避免了反复装夹带来的定位误差。

　　支撑肋板与底座的连接采用快拆式结构，松开T型螺栓就能快速调整肋板间距，针对不同截面尺寸的大理石构件，只需要更换对应高度的肋板就能适配，不需要更换整个夹钳主体，能有效降低生产现场的工装投入成本。压梁上预留的多个工艺孔，既可以作为吊装时的起吊点，也能在装夹异形大理石构件时，加装辅助压块实现特殊点位的补充压紧，拓展了工装的适用范围。在实际加工验证中，使用这款夹钳装夹长度1.2m的大理石导轨构件进行平面磨削加工，加工完成后拆下工件检测，全长平面度误差稳定控制在0.015mm以内，没有出现边角崩裂、表面压痕的问题，装夹找正时间相比传统压板装夹缩短了60%以上，尤其适合批量大理石精密构件的加工装夹使用。
