手电锤转立式柱钻适配支架结构设计

　　在小型机加工、家装维修、手工DIY加工场景中，经常会遇到手持电锤钻孔垂直度不足、进给力度不稳定导致的孔位偏移、孔径超差、钻头崩损问题，尤其是在金属薄板、实木型材、瓷砖墙面进行高精度钻孔作业时，手持操作的误差很难满足加工要求，而采购成品立式台钻不仅成本较高，且设备占用固定工位空间，对于零散加工、流动作业的场景适配性较差。这套适配支架的核心设计目标，就是将常规手持电锤快速转换为具备稳定进给能力的立式柱钻，无需对原有电锤进行破坏性改装，即可实现稳定的垂直钻孔作业。

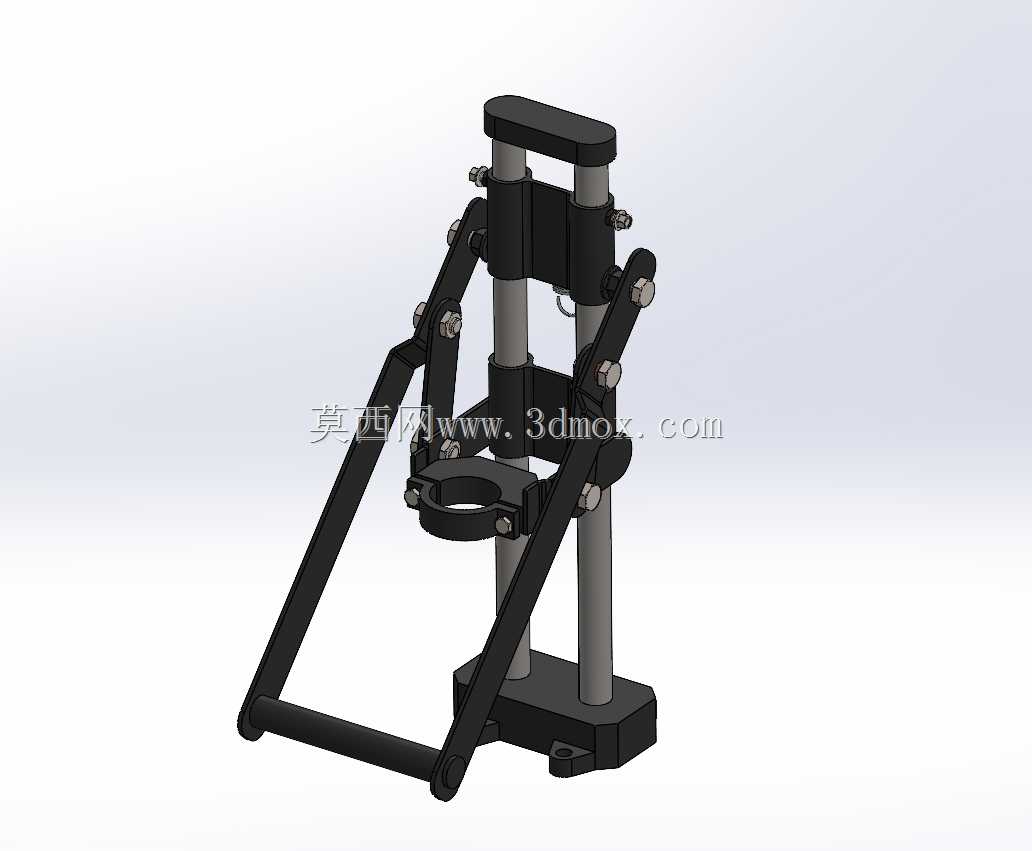

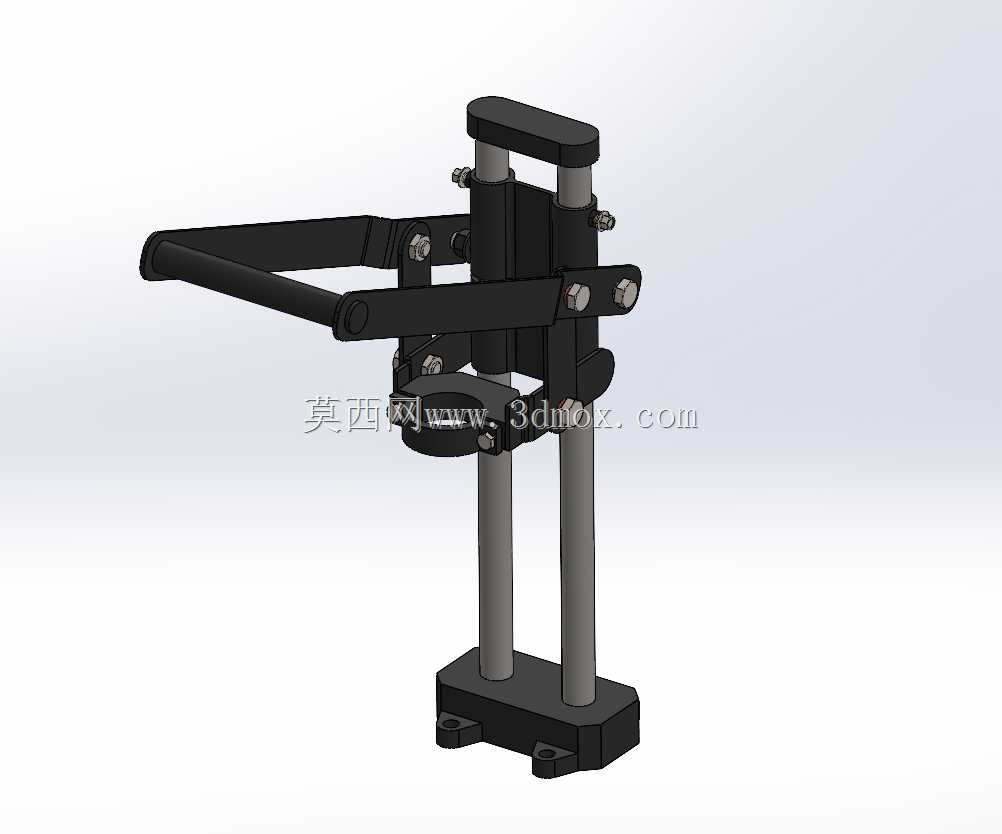

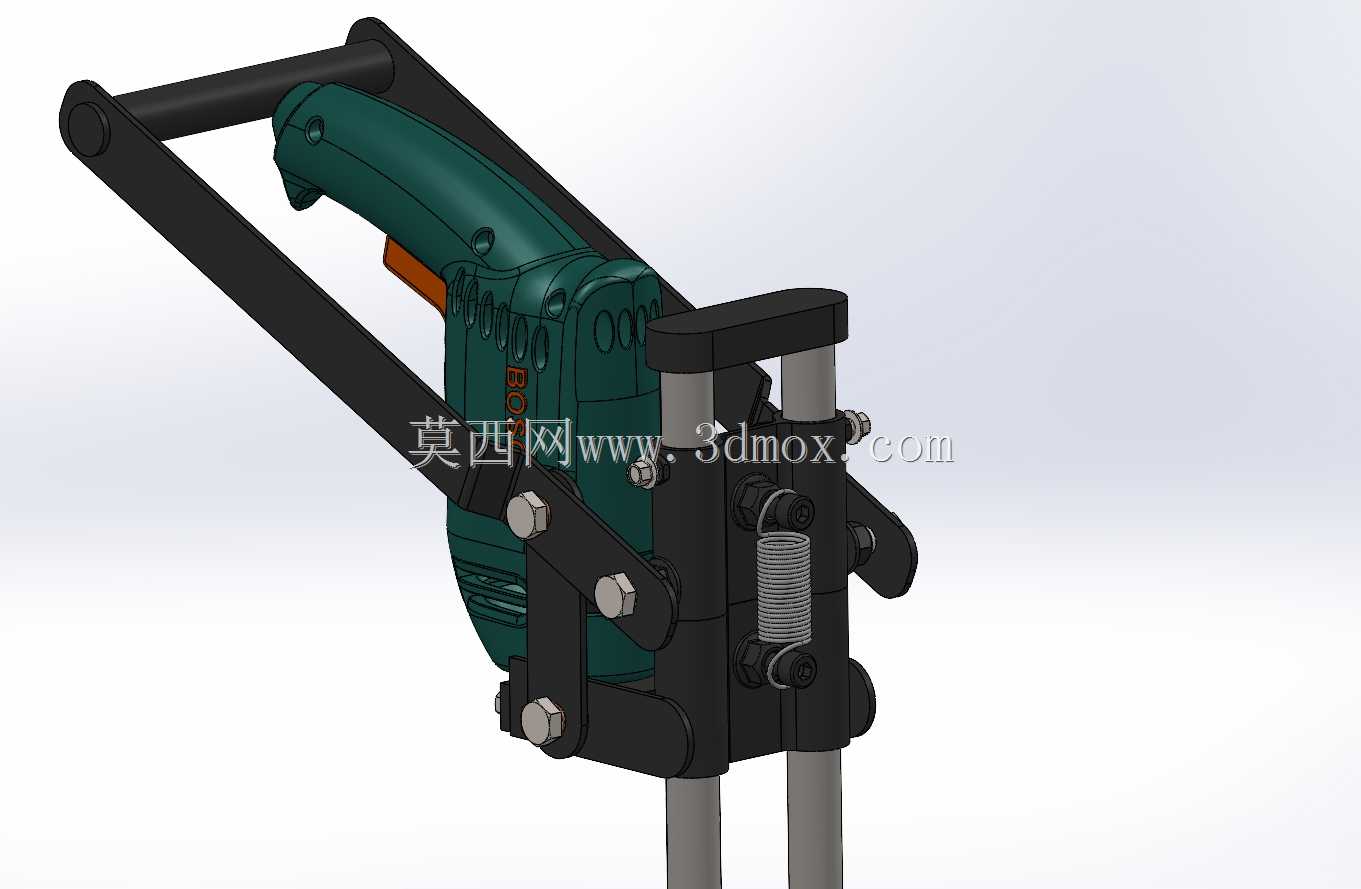

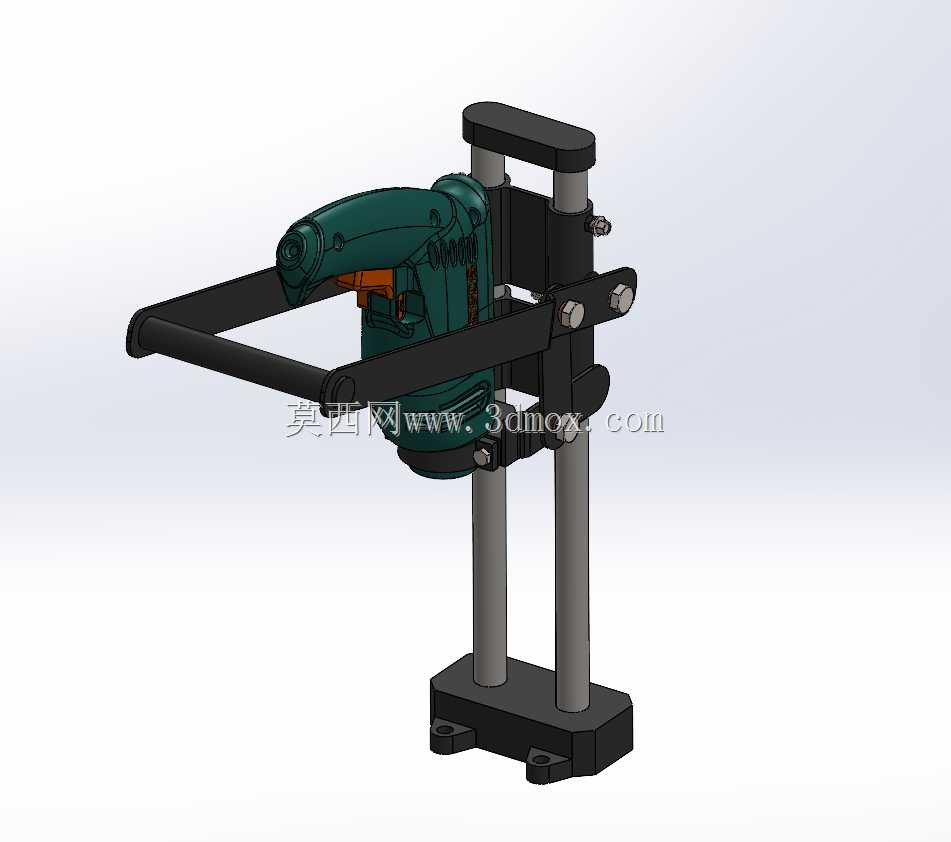

　　从结构设计逻辑来看，整套支架采用双圆柱光杆作为垂直导向基准，两根导向柱平行度公差控制在0.05mm以内，导向柱下端与铸铁材质的底座通过沉头螺栓刚性连接，底座上预留了四个T型槽安装位，可配合压板将整套支架固定在工作台面，也可通过底部的安装孔直接锁紧在木质或金属加工台面上，底座的平面度经过磨削处理，保证放置时的水平基准，避免钻孔时出现倾斜。电锤的夹持机构采用快拆式环抱锁紧结构，锁紧块内侧粘贴有橡胶防滑垫，既可以适配不同握把尺寸的常规手持电锤，也能避免锁紧时刮花电锤外壳，夹持座与导向套之间通过螺栓刚性连接，导向套内部镶嵌有自润滑铜套，与垂直光杆配合时滑动阻力小，进给过程无卡顿、无径向窜动，保证钻孔时的主轴垂直度。支架前端设置了可拆卸的操作手柄，操作人员可通过手柄控制电锤的垂直进给量，手柄的力臂长度经过优化，单手握持即可稳定控制进给压力，在加工不同材质工件时可灵活调整下压力度，避免压力过大导致钻头烧损或者压力不足钻孔效率低下。导向柱上部设置了可调节的限位挡块，可根据所需钻孔深度提前调整挡块位置，当电锤进给至设定深度时会自动触发限位，无需人工反复测量孔深，有效提升批量钻孔时的深度一致性。

　　从安装边界尺寸来看，整套支架收拢状态下垂直高度为480mm，底座长宽尺寸为180mm*150mm，最大进给行程为120mm，可满足常规场景下100mm以内深度的钻孔作业需求，双导向柱的中心距为90mm，电锤夹持座的最大开合尺寸为180mm，可适配市面上绝大多数功率在500W-1200W之间的手持电锤产品。在实际应用中，这套支架不仅可以用于常规的金属、木材钻孔作业，更换适配的夹具后也可安装手持电磨、小型打磨头，完成小型零件的端面打磨、去毛刺工序，拓展原有手持电动工具的使用场景。

　　相较于成品台钻，这套改装支架整体重量仅为3.2kg，可快速拆卸收纳，流动作业时可随工具包一同携带，在水电安装、家具组装、小型五金维修等场景下，无需携带重型台钻设备即可完成高精度垂直钻孔作业。结构设计上充分考虑了日常使用的耐用性要求，所有受力部件均采用Q235钢材加工，导向柱表面经过淬火处理，表面硬度达到HRC45以上，长期滑动摩擦也不会出现拉毛、变形问题，底座采用铸铁材质，自身重量足够抵消钻孔时产生的振动，无需额外加装配重块即可保证作业时的设备稳定性。夹持机构的锁紧螺栓采用手拧式设计，无需额外工具即可完成电锤的安装与拆卸，切换手持与柱钻模式的整个过程不超过30秒，不会影响原有电锤的手持使用功能。在进给阻尼的设计上，导向套侧面设置了阻尼调节螺钉，可根据电锤的实际重量调整滑动阻尼，避免电锤因自重下落导致钻头磕碰工件表面，也可在钻孔作业时提供更稳定的进给手感，减少操作人员的力度控制负担。支架的水平方向预留了工件靠位安装孔，可加装可调节的工件定位挡板，在批量加工同尺寸工件时，只需调整好挡板位置即可快速定位孔位，无需逐件划线找正，大幅提升批量加工的效率。
