立式加工中心角度钻孔专用定制夹具

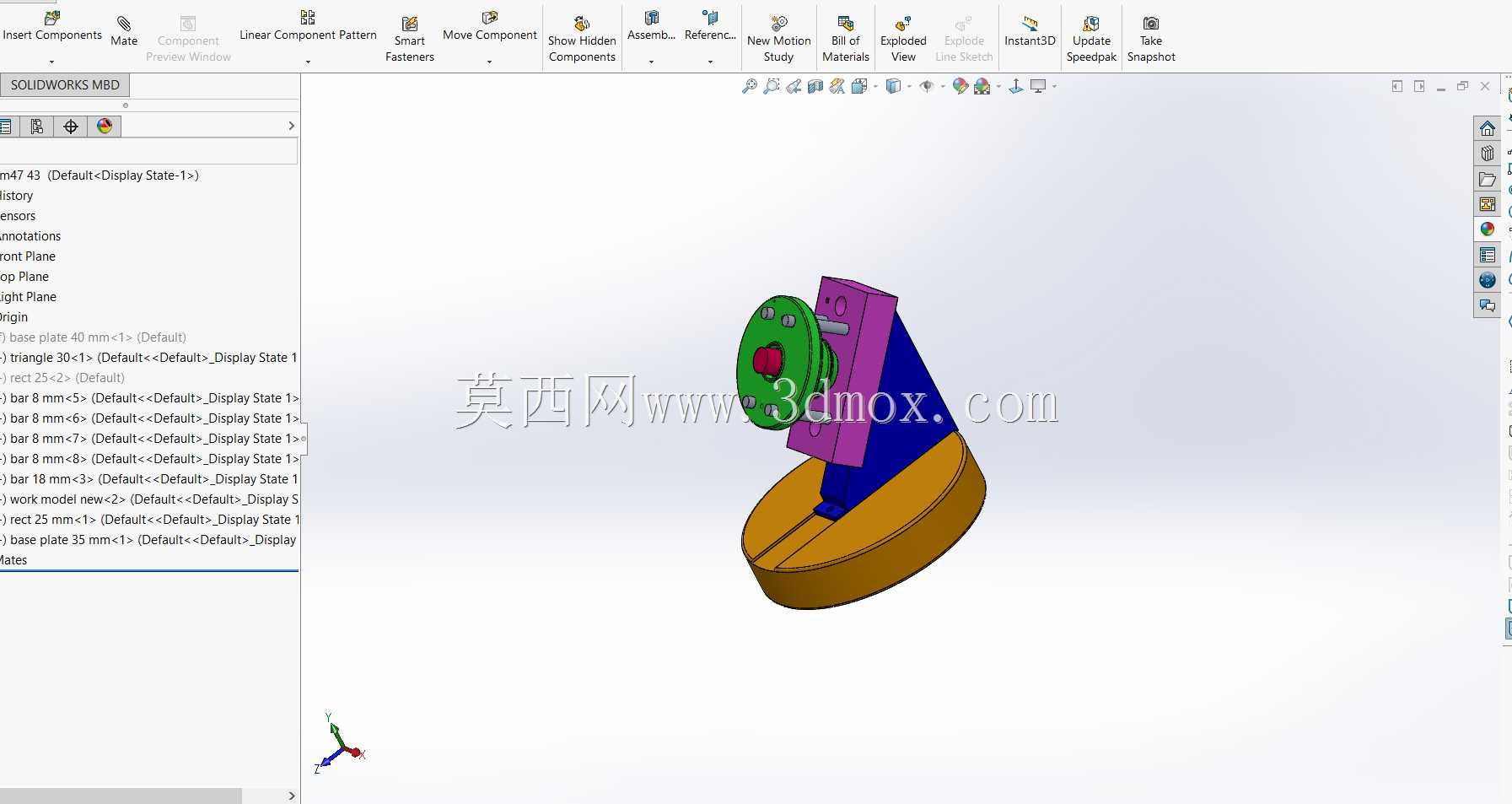

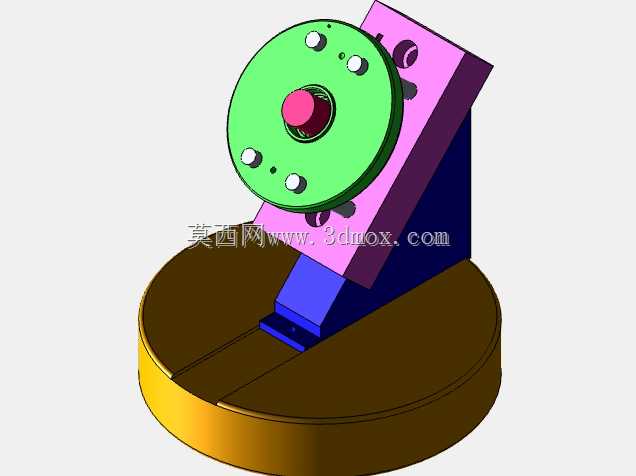

　　在液压阀块、小型异形结构件的立式加工工序里，经常会遇到需要偏离主轴垂直方向的斜孔加工需求，这类加工如果单纯靠机床摆轴或者二次装夹找正，不仅单件加工的辅助时间会被拉长，批量生产时的孔位角度一致性、位置度公差也很难稳定控制，这套定制夹具就是针对这类场景开发的机加工装。从实际使用场景来看，这套夹具适配常规行程的立式加工中心工作台，不需要对机床原有结构做任何改造，直接通过底部的圆形定位基座配合机床工作台的T型槽完成装夹固定，安装时只需要找正基座端面与机床X/Y轴的平行度，后续批量加工不需要重复找正，能大幅缩短单件工件的装夹准备时间。

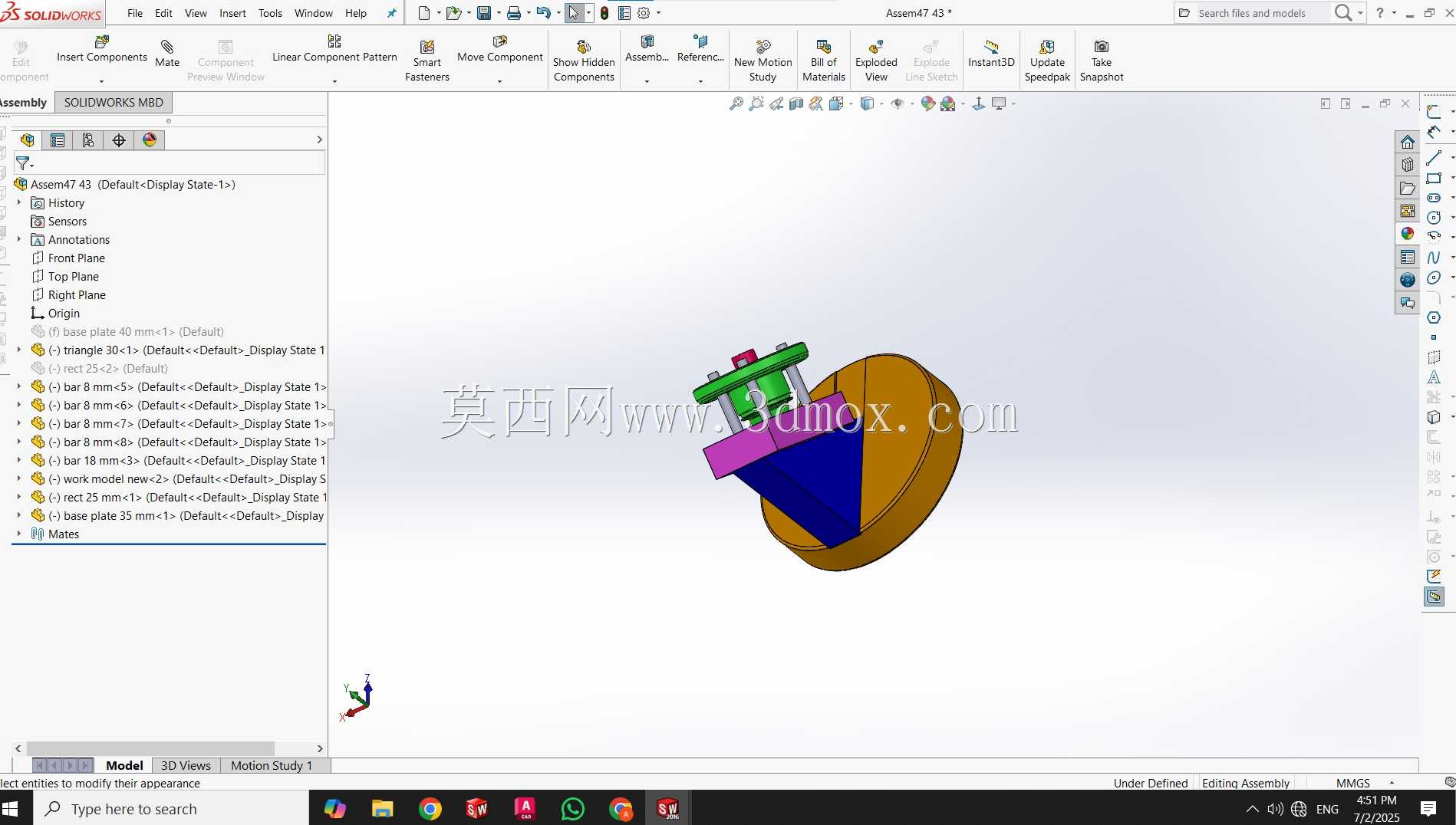

　　夹具的核心功能是为待加工工件提供稳定的倾斜定位基准，主体的楔形支撑块按照工艺要求的钻孔角度做了精准的角度修配，角度公差控制在±0.05°以内，能够保证斜孔加工时的轴线角度完全符合图纸要求，避免角度偏差导致后续阀块装配时油孔错位、密封失效的问题。上部的压紧组件采用快换式螺旋压紧结构，压紧点避开了钻孔加工的走刀路径，不会和钻头、铰刀等加工刀具发生干涉，同时压紧力可以根据工件材质调整，既保证装夹刚性，避免加工过程中工件出现位移震颤，也不会因为压紧力过大导致薄壁工件产生装夹变形。

　　设计过程中首先梳理了待加工阀块类零件的工艺要求，统计了同系列零件的外形尺寸范围、斜孔分布位置、加工时的切削载荷参数，最终确定了基座的安装边界尺寸，整体夹具的外轮廓不会超出机床工作台的有效装夹范围，也不会在机床Z轴下行时和主轴护罩、刀库结构发生碰撞。楔形角度块的选材采用了调质处理的45号钢，定位接触面做了磨削加工，表面粗糙度达到Ra0.8，保证和工件定位面的贴合度，长期使用磨损后也可以单独更换角度块，不需要整体报废夹具，降低了工装的后续维护成本。压紧组件的导柱部分做了表面淬火处理，提升耐磨性能，重复装夹的定位精度可以稳定控制在0.02mm以内，完全满足液压阀块类零件的精密钻孔、铰孔、攻丝工序的精度要求。

　　在实际生产验证中，使用这套夹具加工斜孔类零件，相比传统的正弦台找正装夹方式，单件装夹时间可以缩短60%以上，批量加工的孔位角度一致性偏差可以控制在工艺允许范围内，有效减少了因为装夹找正误差导致的零件报废，同时夹具的结构紧凑，排屑空间充足，加工过程中产生的铁屑可以顺着楔形斜面滑落，不会堆积在定位面上影响后续工件的装夹精度，日常清理维护也十分方便，不需要复杂的拆卸操作就可以清理定位面和压紧结构上的残留切屑和切削液。
