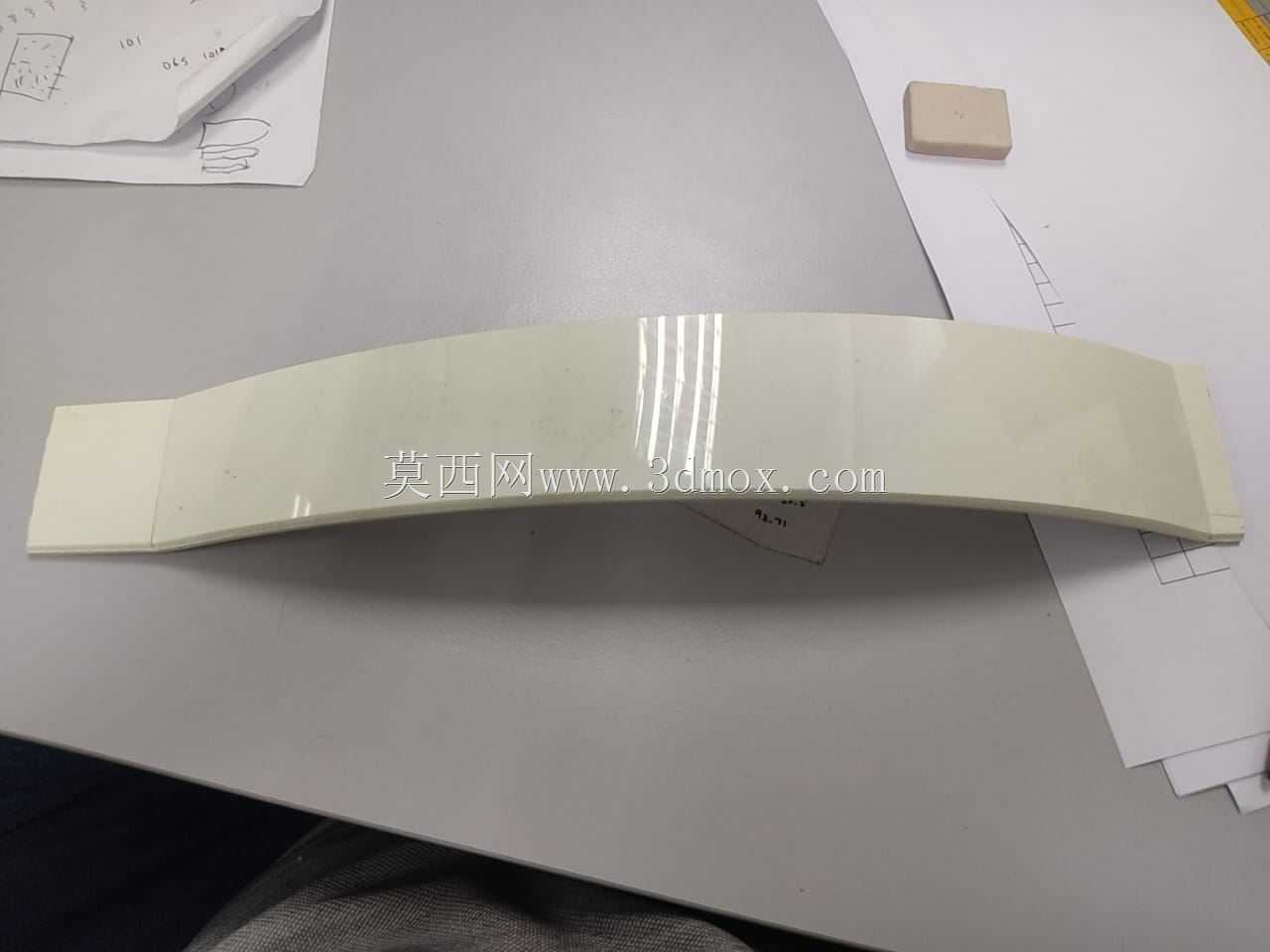

带凹槽弧形扁平加热成型塑料结构件

在流体控制类阀组的配套辅件设计场景中，这类带凹槽的弧形扁平构件常作为阀块外围的标识承载、流体导流或防护包覆部件使用，适配仪表类阀组的紧凑安装空间，解决常规平直塑料件无法贴合弧形阀体外壁的装配痛点。从实际使用工况来看，这类部件多采用热塑性塑料经加热压制成型，成型后需要保持稳定的弧形曲率，避免在长期使用过程中出现应力回弹导致的装配间隙，表面预留的凹槽结构主要用于嵌装标识铭牌、密封胶条或是定位凸点，不需要额外做粘接或焊接固定，就能实现部件在阀块表面的精准卡位。

设计这类构件时，首先要匹配对应阀块的安装面弧度，前期建模阶段需要先提取阀块安装区域的曲面点云数据，将弧形段的曲率半径控制在与安装面完全贴合的公差范围内，扁平结构的厚度要均匀控制，避免加热成型时出现局部厚薄不均导致的翘曲变形，凹槽的开设位置要避开构件的应力集中区域，凹槽的深度不能超过构件整体厚度的三分之一，防止成型后凹槽位置出现强度不足断裂的问题。构件的两端做了平直段过渡处理，方便安装时与相邻的阀组配件做衔接，不会因为弧形端点的锐边造成安装干涉或是划伤操作人员。

从安装边界来看，这类构件的整体宽度适配常规仪表阀块的侧面安装宽度，不需要额外对阀块进行打孔改造，依靠凹槽与阀块表面预设的凸台配合就能完成快速装配，构件的弧形长度覆盖阀块上需要防护或标识的区域，不会遮挡阀块上的调节旋钮、介质进出口等操作部位。在实际生产验证阶段，加热成型的温度参数需要匹配所选塑料的熔融特性，成型后要做冷却定型处理，保证构件在-10℃到60℃的常规工况温度范围内不会出现形变，表面做哑光处理，避免在工业现场光照下产生反光影响操作人员读取阀块上的参数标识。

这类构件虽然结构看似简单，但在阀组的实际运维过程中能起到很实用的作用，一方面可以覆盖阀块表面的加工纹路，减少工业粉尘、水汽在阀块表面的积存，降低阀块表面锈蚀的概率，另一方面凹槽内嵌装的标识条可以清晰标注对应阀路的介质流向、压力参数，减少运维人员的误操作概率。建模过程中需要重点关注弧形面的顺滑度，不能出现局部的折边或凹凸，否则成型后与安装面贴合时会出现缝隙，凹槽的边角要做小圆角过渡，避免嵌装配件时出现应力开裂，构件的整体边缘都做了倒钝处理，没有尖锐的飞边毛刺，符合工业配件的安全设计要求。

在和阀块做装配匹配时，这类构件的安装公差控制在±0.2mm范围内，既不会因为公差过小导致装配困难，也不会因为公差过大出现装配后松动移位的问题，扁平的结构设计不会额外增加阀组的整体外形尺寸，不需要调整原有阀组的安装空间布局，可以直接替换原有老旧的标识或防护部件，适配性较强。针对不同规格的阀块，只需要调整弧形段的曲率半径和构件整体长度，凹槽的结构形式可以保持通用，减少后续同系列产品的建模和开模成本，加热成型的工艺也适合小批量的配件生产，不需要复杂的注塑模具就能快速产出合格的样件，缩短配件的交付周期。
