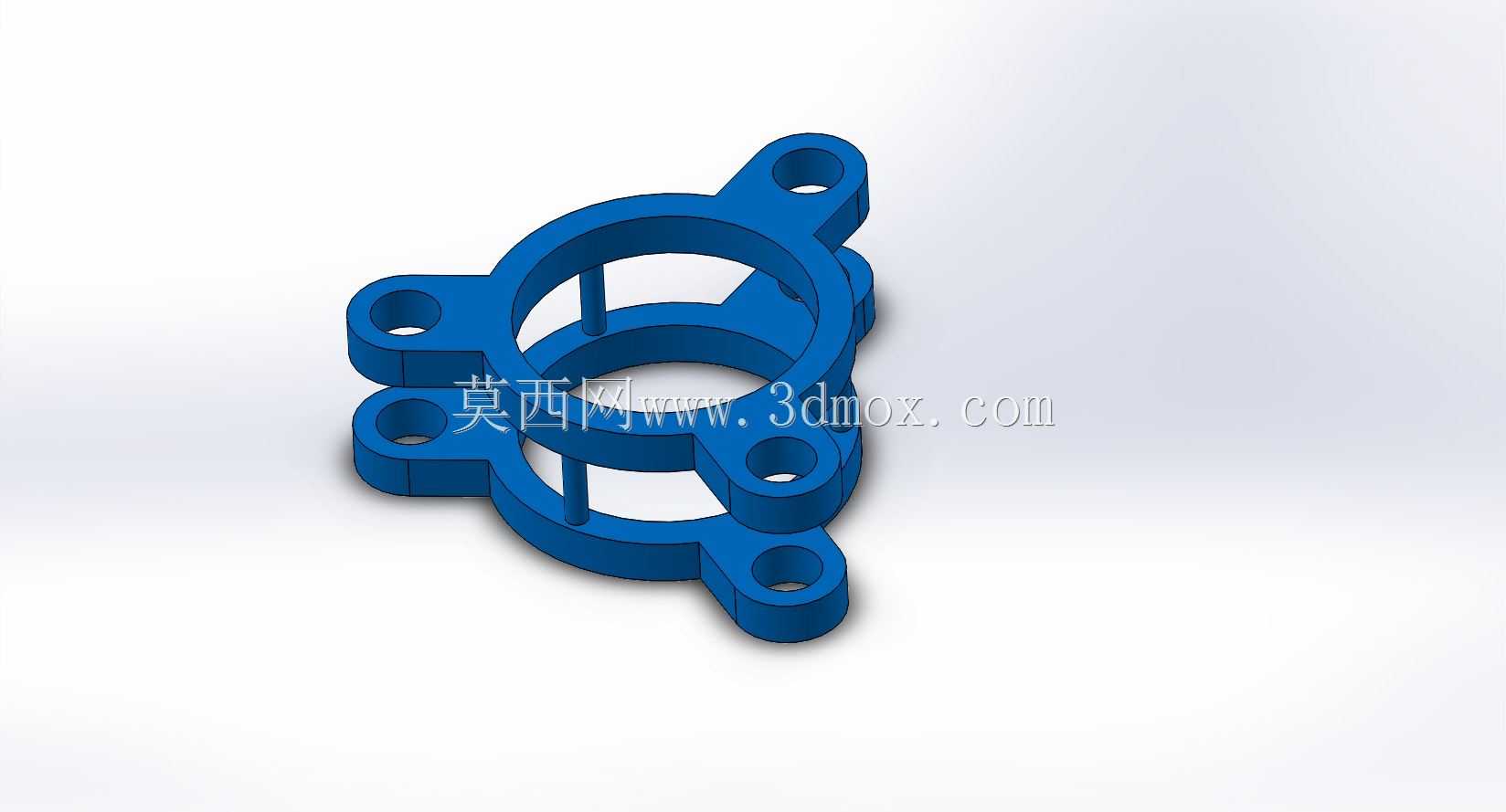

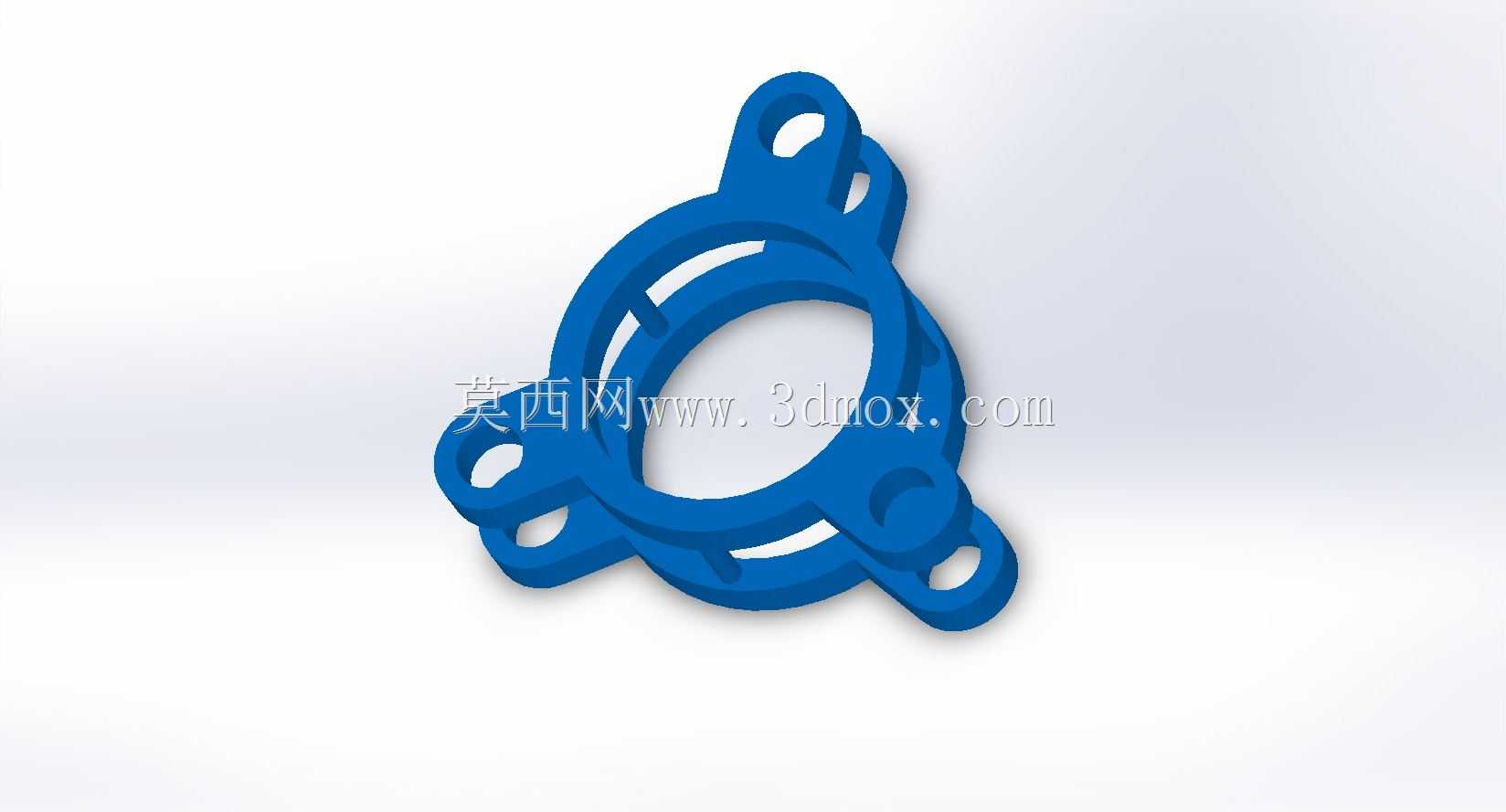

双环带耳式阀块连接固定支架结构

在流体控制管路系统的阀组集成布局中，这类带多安装耳的双环式支架是阀块装配环节里很容易被忽略但直接影响长期运行稳定性的构件，不少刚入行的结构设计人员做阀组布局时，往往只关注阀块本身的流道设计、通径匹配，忽略了安装固定结构的刚性冗余，最后现场调试时很容易出现管路共振、阀块接口密封渗漏的问题。从实际应用场景来看，这类支架主要用在中低压流体控制回路的阀块安装工位，不管是小型液压站的阀组集成、化工管路的取样阀组固定，还是水处理设备的多路阀安装，都能见到同结构原理的固定件，它的核心作用不是承重，而是通过上下两个同轴环体抱紧阀块的柱形安装段，再通过周向均匀分布的带孔安装耳，把整个阀块和安装基座形成刚性连接，抵消管路内流体脉动带来的交变载荷，避免阀块和管路连接的螺纹或法兰接口长期受振动影响出现松动。

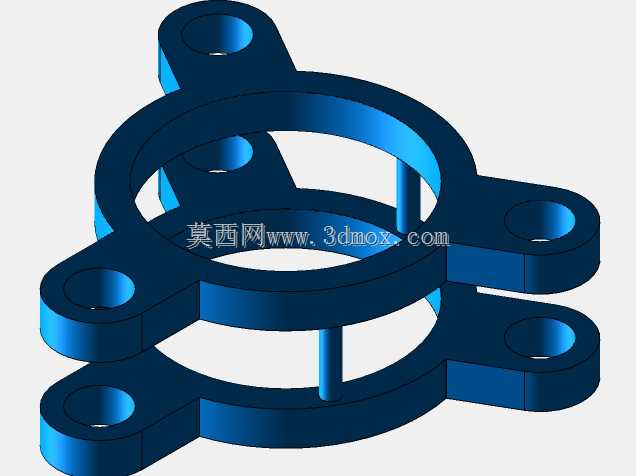

从设计思路上拆解这个结构，首先要明确的是安装边界的约束：上下两个环体的同轴度公差必须控制在0.05mm以内，不然抱紧阀块的时候会出现单侧间隙过大，预紧后产生附加内应力，时间长了环体容易出现应力开裂；周向分布的六个安装耳，每个耳上的通孔位置度公差要控制在0.1mm范围内，和基座上的安装螺柱对位时不需要强行掰动支架就能顺利穿装，避免装配时给阀块带来额外的安装应力。两个环体之间用三根均匀分布的圆柱支撑柱连接，支撑柱的直径不是随便选的，要根据阀块的重量、管路的最大脉动冲击力计算抗弯截面模量，常规工况下支撑柱的直径取环体壁厚的1.2倍就能满足刚性要求，既不会因为柱体过细导致支架整体刚性不足，也不会因为结构过于笨重浪费材料、挤占周边管路的布置空间。

实际选型和建模的时候，首先要确认适配阀块的外径尺寸，环体内径要比阀块对应安装段的外径大0.2-0.3mm，预留出表面处理涂层的厚度，同时方便装配时顺利套入，不会出现过盈卡滞的情况；安装耳上的通孔直径要比配套的安装螺栓大1mm，给现场安装时的位置偏差留出调整余量，但是间隙不能过大，不然螺栓预紧后支架会出现横向窜动，起不到可靠固定的作用。环体的壁厚设计要兼顾刚性和安装空间，壁厚过薄的话，螺栓预紧时环体会出现形变，无法均匀抱紧阀块表面，固定效果打折扣；壁厚过厚的话，会挤占阀块周边的操作空间，后期给阀块接管路、调整手柄的时候容易和支架产生干涉。

很多设计人员做这类固定件的时候，容易在安装耳的位置犯错误：要么把安装耳和环体的连接位置做的太突兀，没有做圆角过渡，导致应力集中在连接根部，设备运行一段时间后根部出现疲劳裂纹；要么把安装耳的朝向设计的不合理，导致现场安装的时候螺栓扳手没有操作空间，螺栓没法拧到规定的预紧扭矩。这个结构里的安装耳是沿环体周向错开分布的，上下两层环体的安装耳角度互相错开30度，既保证了和基座连接的固定点分布均匀，受力不会偏载，也给每个安装点的螺栓操作留出了足够的空间，装配的时候不需要特殊工具，用普通的开口扳手就能完成预紧。另外在环体的内侧表面，设计时可以预留0.1mm的浅槽，装配的时候可以嵌入薄橡胶垫，既可以增大环体和阀块表面的摩擦力，提升固定的可靠性，也能避免金属硬接触刮伤阀块的表面涂层，还能起到一定的隔振作用，进一步削弱管路振动向安装基座的传递。

从安装边界来看，这类支架的整体外轮廓尺寸要比适配阀块的最大外径大40-50mm，保证安装耳伸出后不会和阀块上的外接管路接头产生干涉，支架的总高度要和阀块上的两个抱紧安装段的间距完全匹配，支撑柱的长度公差控制在±0.1mm，保证套入阀块后上下环体能完全贴合对应的安装定位面，不会出现单侧翘起的情况。做三维建模的时候，要特别注意各个连接位置的圆角处理，安装耳和环体的连接根部、支撑柱和环体的连接位置，都要做不小于R2的圆角过渡，从结构上降低应力集中系数，提升构件的疲劳寿命，毕竟流体管路的振动是长期持续的交变载荷，应力集中的位置很容易成为疲劳失效的起始点。另外在建模完成做装配校验的时候，要模拟螺栓的装配路径、扳手的操作空间，还要检查支架安装完成后，会不会和阀块上的操作手柄、传感器接线、管路接头产生运动干涉，尤其是带手动调节手柄的阀块，要保证手柄在全行程转动的时候，不会碰到支架的任何部位，避免影响阀门的正常调节操作。
