DN80耐腐塑料盲板法兰结构设计

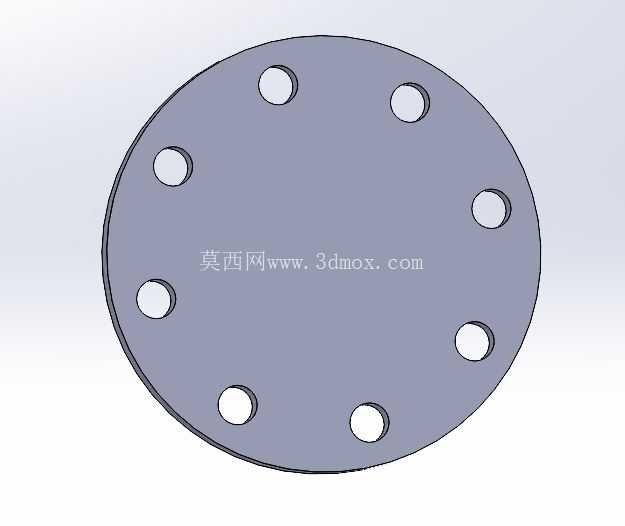

　　在化工流体输送、实验室试剂管路、民用给排水改造等场景里，经常会遇到管路临时截断、预留接口封堵、备用管路末端封闭的需求，这类场景如果采用阀门封堵，不仅成本偏高，长期静置还容易出现阀瓣结垢、密封失效漏液的问题，塑料盲板法兰就是针对这类需求开发的专用封堵元件。这款DN80规格的塑料盲板，整体采用圆盘式结构，盘面均匀分布8个螺栓过孔，孔位排布完全匹配同规格常规法兰的螺栓孔中心圆尺寸，安装时不需要额外加工适配法兰，直接搭配对应压力等级的橡胶密封垫片，穿入标准螺栓紧固即可完成封堵，安装效率比焊接封堵高60%以上，后期需要重新接通管路时，只需拆除盲板更换对接法兰即可，不会对原有管路端面造成损伤。从材质选型逻辑来看，塑料材质的盲板相比传统钢制盲板重量更轻，单块成品重量不到同规格钢制盲板的五分之一，高空管路安装时单人即可完成操作，不需要额外吊装辅助，同时塑料材质本身具备优异的耐化学腐蚀性能，针对弱酸、弱碱、盐类输送管路的封堵场景，不需要额外做防腐涂层处理，长期使用也不会出现锈蚀剥落污染管路介质的问题，尤其适合电子化学品输送、污水处理支路、农用灌溉管路预留口这类对防腐有要求、压力等级不高的管路系统。

　　设计过程中首先确定的是密封面的平面度要求，整个盘面与密封垫片接触的环形区域平面度公差控制在0.1mm以内，避免因盘面翘曲导致紧固后密封垫片受力不均出现渗漏，螺栓过孔的孔径比对应规格的螺栓直径大2mm，预留足够的安装对位公差，现场安装时即使法兰对接存在微小的错位，也能顺利穿入螺栓完成紧固，不会出现孔位对不上需要现场扩孔的问题。盘面边缘做了R2的圆角过渡，没有尖锐的切削棱角，安装搬运过程中不会划伤施工人员的手套或皮肤，也避免了应力集中导致的盘面受力开裂问题。

　　从安装边界来看，这款盲板的整体外径与同规格平焊法兰的外径完全一致，安装后不会突出法兰外缘，不需要额外预留径向安装空间，螺栓紧固时采用对角分次拧紧的方式即可，不需要过大的紧固力矩，避免塑料材质受力过大出现开裂。在实际应用中，这类盲板常被用在化工车间的管路改造项目里，当某条支路需要临时停输检修时，关闭上游阀门后在断开的法兰端面安装这款盲板，就能实现管路的可靠隔离，避免阀门内漏导致检修端出现介质渗漏的安全隐患；也会用在新建管路的预留接口位置，项目分期建设时，后期需要对接的管路接口先安装盲板封堵，避免杂物进入管路造成后续堵塞，待二期施工时直接拆除盲板即可对接新管路，不需要重新处理管路端面。

　　针对未来可能的管路拓展需求，这款盲板的盘面没有额外的凸起结构，拆除后可以重复使用，只要密封面没有出现深度划痕，搭配新的密封垫片就能再次投入使用，相比一次性的焊接封堵，长期使用成本更低。设计时也充分考虑了不同工况的适配性，盘面厚度经过受力校核，在1.0MPa的常温工况下不会出现明显的形变，完全满足低压管路的封堵压力要求，螺栓孔的位置度公差控制在0.2mm以内，确保和标准法兰对接时每个螺栓都能顺利穿入，不会出现别劲的情况。很多现场施工人员之前会采用切割钢板现场制作盲板，不仅切割面粗糙容易割坏密封垫片，孔位也经常出现偏差，安装时需要反复修磨，这款标准化设计的塑料盲板完全规避了现场加工的各种问题，拿来就能直接安装，密封可靠性也远高于现场自制的盲板。在民用给排水的管路改造中，这类塑料盲板也常被用来封堵废弃的管路接口，比如老房改造时废弃的水管接口，安装这款盲板后不会出现锈蚀漏水的问题，使用寿命和建筑管路的使用寿命基本一致，不需要定期更换维护。
