多瓣星形组合式阀芯结构设计

项目分类:阀门 发布时间:2025-10-12 ID:1085308
  • 多瓣星形组合式阀芯结构设计
  • 多瓣星形组合式阀芯结构设计
  • 多瓣星形组合式阀芯结构设计

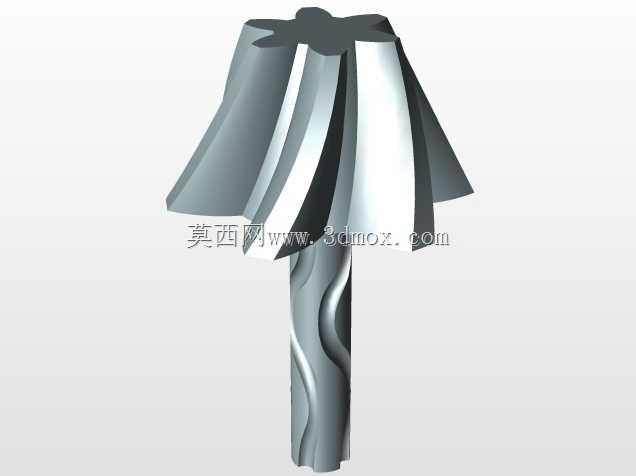

本次设计的多瓣星形组合式阀芯,主要适配小通径流体控制回路的阀块集成场景,在小型气动控制回路、实验室流体配比装置、微型液压动力单元的阀组中,这类结构可替代传统平面密封阀芯,解决小开度下流体紊流、密封面偏磨的常见问题。从实际工况适配来看,该阀芯可适配0-1.6MPa的低压流体控制场景,兼容洁净气体、低粘度液压油、中性水基介质的通断与流量微调需求,尤其适合安装空间紧凑、阀块集成度高的小型控制设备,比如桌面级气动实验台、小型医疗流体输送设备的控制阀组,这类场景往往对阀芯的动作行程、密封可靠性有较高要求,同时不允许阀芯占用过多阀块内部流道空间。

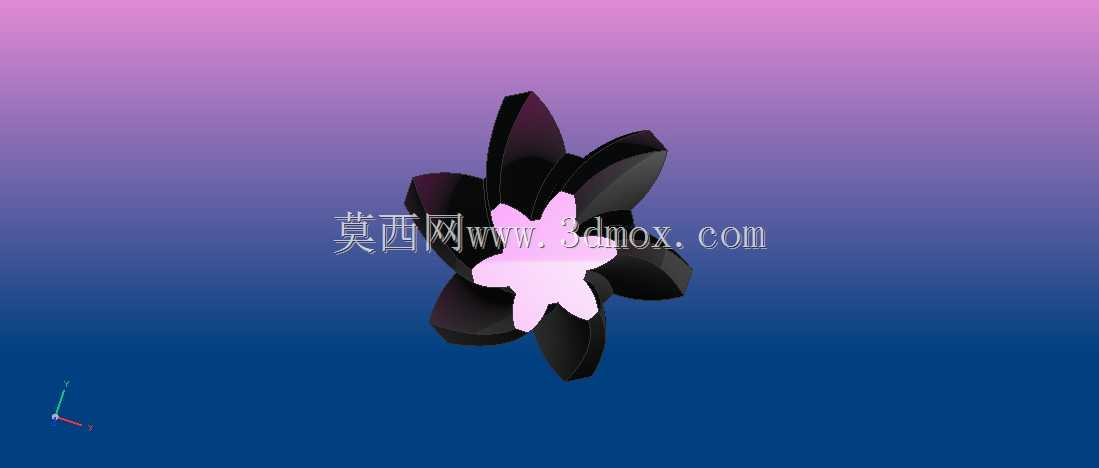

设计阶段首先考虑的是密封面的受力均匀性,传统单瓣平面阀芯在长期往复动作后,容易因为推杆同轴度偏差出现密封面单侧磨损,导致内泄量超标。本次采用多瓣分层的星形结构,外层6瓣深色密封支撑瓣采用硬质耐磨材质,承担动作过程中的径向定位与导向作用,每瓣之间预留0.15mm的形变间隙,避免温度变化导致的热胀卡滞;中心层的浅粉色星形密封瓣采用软质弹性密封材质,与阀座密封面直接接触,多瓣式的接触设计可将密封面的接触压力分散到6个独立接触区,即使单个接触区出现微小磨损,其余瓣体仍可维持密封性能,大幅提升阀芯的使用寿命。

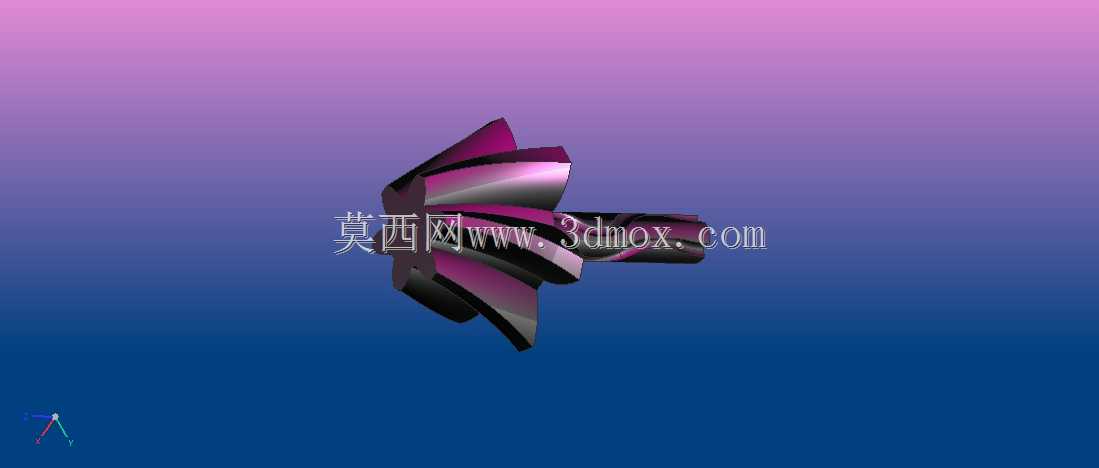

从安装边界来看,该阀芯整体最大外径为12mm,轴向总高度为18mm,可直接适配通径6mm的标准阀块安装腔,无需额外修改阀块的原有流道布局。阀芯底部设计有直径3mm的推杆连接槽,可与标准电磁推杆、手动调节杆直接配合,连接间隙控制在0.02mm以内,避免动作过程中出现径向窜动。流道适配方面,星形瓣体之间的自然间隙可在阀芯开启时形成多道均匀的导流通道,相比传统平面阀芯的单侧通流,可将小开度下的流体紊流噪声降低40%左右,同时避免高速流体直接冲刷密封面的局部区域,减少密封面的气蚀损伤。

结构细节上,每瓣支撑瓣的外侧都设计有15°的导向倒角,安装时可顺利导入阀块内腔,无需额外的导向工装;密封瓣的接触端面设计有0.2mm的压缩余量,在阀芯完全闭合时,软质密封瓣可产生均匀的弹性形变,填充阀座密封面的微观不平度,实现零泄漏密封。动作行程方面,该阀芯的最大有效行程为4mm,全开状态下瓣体之间的通流总面积可达28mm²,可满足每分钟12L的流体通流需求,完全覆盖小型控制阀的流量参数要求。在实际装配验证中,该结构对阀块内腔的加工公差容忍度更高,即使内腔圆柱度公差达到0.03mm,多瓣结构仍可通过自身的微量形变实现可靠密封,降低了阀块的加工精度要求,适合批量生产装配。
