西弗型阀块多通流道集成式结构设计

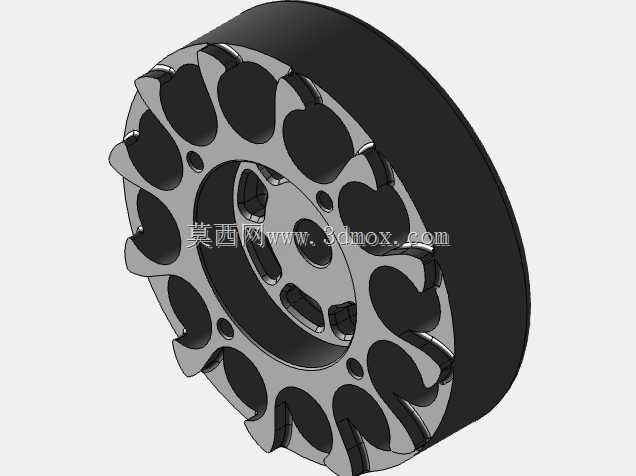

　　从结构设计逻辑来看，该阀块采用圆盘式主体构型，区别于常规方形阀块的布局形式，周向均匀分布的花瓣状凸台结构，对应每一条独立流道的外接端口，每个凸台端面都预留了密封件安装槽位与接口连接定位面，可适配不同规格的管接头、插装元件的安装需求，端面的安装孔位采用同轴度公差严格控制，保证外接元件装配后无偏斜，密封面贴合度满足高压工况下的密封要求。块体中心区域设置的大尺寸通孔为主流道通道，负责主路流体的通断与输送，围绕主流道周向分布的多个异形通槽与小孔，分别对应不同控制回路的分支流道，各流道之间通过内部钻削、铣削成型的通道连通，流道转角处均做了圆弧过渡处理，避免流体在转角处形成涡流、压损增大的问题，同时减少流道内壁的应力集中点，提升块体在高压工况下的结构强度。该阀块结构主要应用于工业液压系统、流体输送控制回路中，作为多通路控制阀组的核心安装基体，承担着整合不同通径流体通道、承载各类插装阀、换向阀、压力阀安装定位的核心作用，可将原本分散布置的管路连接点集成在单一金属块体内部，大幅减少系统外接管路数量，降低管路接头泄漏风险，同时压缩整个阀组的安装占用空间，在工程机械液压系统、工业机床液压站、自动化生产线流体控制单元中都有广泛的适配场景。

　　设计过程中优先考虑了流道的通流能力匹配，每个分支流道的通径根据对应回路的额定流量做了差异化设计，大流量回路对应大直径流道，控制油回路对应小直径流道，避免出现流道通径不匹配导致的节流损失或者流量不足问题。外形尺寸方面，圆盘状主体的外径根据集成的阀位数量做了匹配，周向凸台的外圆尺寸统一，方便安装时做周向定位，块体的轴向厚度根据内部流道的最小壁厚要求确定，保证相邻流道之间的壁厚满足高压下的强度要求，不会出现流道击穿、互通泄漏的问题。

　　安装边界上，块体背面为平整的安装定位面，可通过端面的定位销孔与安装基座做精准定位，周向的每个接口凸台都预留了足够的扳手操作空间，方便现场装配时拧紧管接头而不与相邻元件发生干涉，中心主流道的两端可适配主路法兰或者大口径管接头的安装，端面的密封槽尺寸适配标准O型圈，无需定制非标密封件即可满足密封要求。结构细节上，块体表面的多个小孔分别为定位销孔、元件安装螺纹孔、工艺孔，其中工艺孔在流道加工完成后会采用标准钢球堵头或者螺塞封堵，保证流道的密封性，所有安装螺纹孔的螺纹深度都做了严格控制，避免螺纹过深击穿内部流道，同时保证螺纹啮合长度满足元件安装的紧固力要求。

　　在实际工况适配中，该结构可适配矿物液压油、水基乳化液等多种流体介质，流道内壁的粗糙度要求控制在合理范围，减少流体流动时的沿程阻力，块体材料通常选用高强度锻造铝合金或者碳钢，根据系统额定压力的不同选择对应材料，高压工况下选用碳钢材料并做表面防锈处理，低压工况下选用铝合金材料降低整体重量。不同于集成块式阀组的方形布局，这种圆盘式周向布局的阀块更适合安装在空间紧凑、需要周向布置多个阀件的回转类设备上，比如回转工作台的液压控制单元、工程机械回转接头的集成阀组，可直接与回转轴系同轴安装，管路沿周向均匀分布，避免管路弯折、拉扯的问题，同时周向对称的结构也让块体在受压时应力分布更均匀，不会出现方形块体边角处应力集中的问题。设计时还考虑了加工工艺性，所有流道都采用直线钻削加工成型，避免采用复杂的曲面流道增加加工成本，所有安装孔的轴线都垂直于对应的安装面，方便采用常规的钻、铣、攻丝设备完成加工，无需特殊的五轴加工设备即可完成整个块体的加工，降低生产制造成本。每个阀位的安装面都做了平面度要求，保证阀件安装后密封面完全贴合，不会出现局部间隙导致的泄漏，流道与安装面的交接处做了倒角处理，避免安装密封件时被锐边切损，影响密封效果。
