压铸模具用异形传动曲柄结构设计

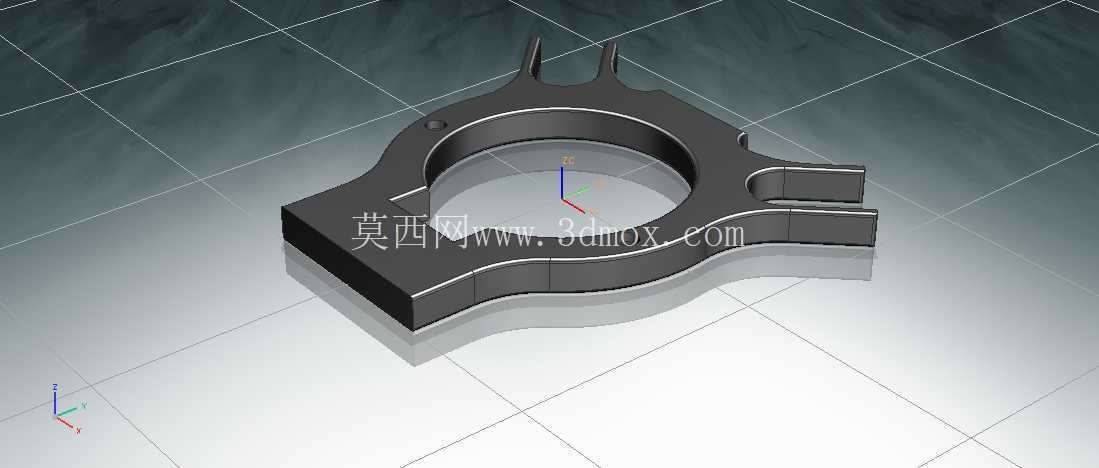

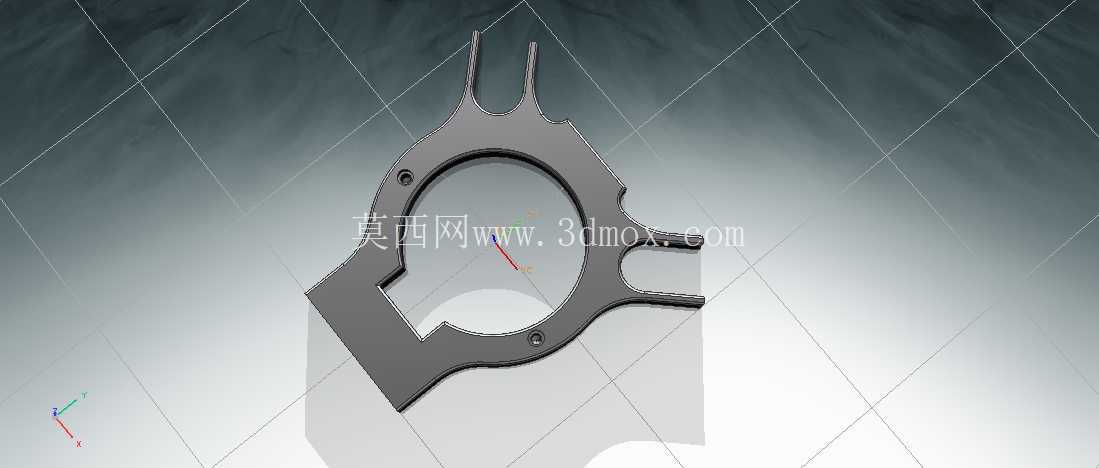

　　在压铸生产的周边辅助传动机构里，这类异形曲柄是实现周期性往复动作的核心传力构件，常见于自动取件机械手的摆臂驱动、模具侧抽芯的辅助联动、喷涂机构的往复摆动工位，区别于标准圆盘曲柄，这类带异形叉臂结构的曲柄，是针对压铸模周边紧凑安装空间做的定制化结构设计。从实际安装边界来看，该曲柄的中心基准孔为核心安装定位基准，孔周预留的两个沉头安装孔用于和驱动输出轴的法兰端面锁固，避免传动过程中出现径向窜动，中心孔的内轮廓做了带定位缺口的异形设计，可直接和输出轴的异形轴端配合，传递扭矩时无需额外加键，能压缩轴向安装尺寸，适配压铸模周边狭窄的排布空间。

　　两个向外延伸的叉臂端部分别预留了销轴安装孔，其中双叉端用于连接需要做定角度摆动的执行构件，单叉端用于连接连杆组件，将驱动轴的圆周转动转化为执行端的往复摆动，传动过程中两个臂的力臂长度经过匹配计算，在驱动端额定扭矩输出的前提下，可让执行端获得符合工位需求的摆角与输出推力，避免出现传动死点。设计过程中首先要确认的是安装空间的干涉边界，压铸模周边排布有冷却管路、喷涂管路、行程开关等组件，曲柄做整周转动时的外轮廓扫掠区域必须和周边构件预留至少3mm的安全间隙，因此曲柄的外轮廓没有采用规则的圆形臂结构，而是根据周边构件的排布位置做了切边处理，在保证臂部抗弯截面强度的前提下，尽可能压缩外轮廓尺寸，避免转动过程中刮碰周边管线。

　　臂部的截面厚度经过受力校核，针对压铸生产中频繁启停带来的冲击载荷，臂部和中心基体衔接的位置做了圆弧过渡处理，避免应力集中导致长期使用后出现疲劳断裂，两个叉臂的销轴孔位置度公差控制在0.02mm以内，保证传动过程中连杆不会出现卡滞，摆动动作顺畅。实际使用场景中，这类曲柄通常搭配深沟球轴承安装在固定支座上，驱动端连接伺服电机或者气缸齿轮齿条组件，根据压铸生产的节拍调整转动速度，单次转动的角度可通过调整曲柄臂上的连接孔位置做小范围调整，适配不同规格压铸产品的取件、抽芯行程需求。

　　和标准曲柄相比，这种异形结构的曲柄不需要额外加装转接块，可直接和对应执行构件连接，减少了传动链上的零件数量，降低了装配累积误差，同时也减少了故障点，适配压铸车间高温、多金属粉尘的恶劣工况，日常维护只需要定期给销轴位置加注润滑脂即可，不需要频繁拆解更换。在建模过程中，所有安装孔的位置都以中心基准孔为坐标原点做尺寸标注，安装孔的沉头深度、销轴孔的内径公差都按照通用机械传动件的标准公差选取，臂部的所有棱边都做了R0.5的倒角处理，避免装配过程中划伤操作人员，也减少应力集中点。针对压铸生产中可能出现的过载情况，曲柄臂部的薄弱截面位置做了特意的强度匹配，当出现执行端卡滞过载时，臂部会优先在预设位置发生形变，避免损坏驱动电机或者模具核心构件，降低故障维修成本。
