带安装支座的工业传动滑轮滚轴组件

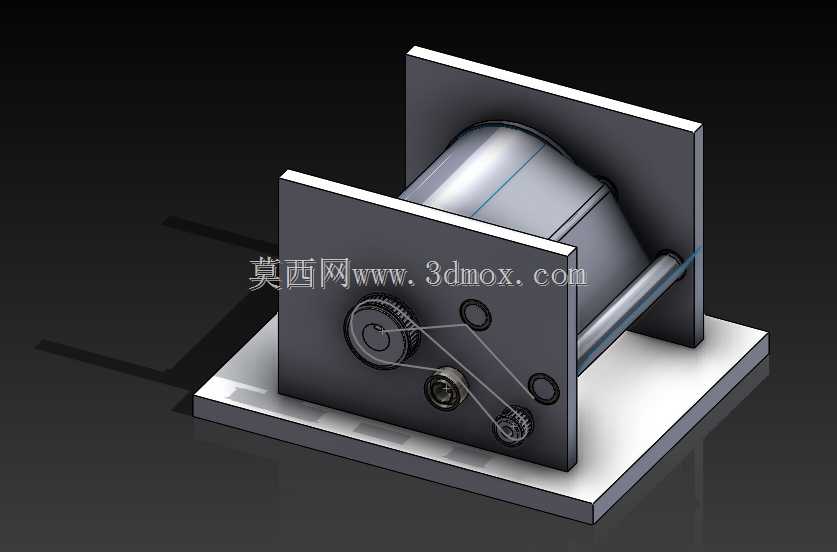

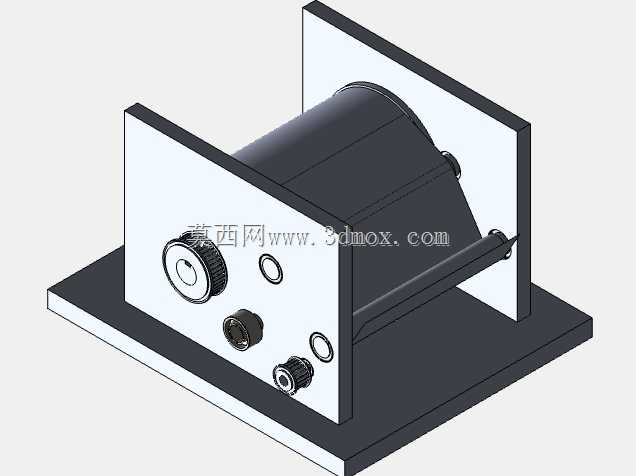

　　在轻工输送、物料牵引、阀门执行机构联动、小型设备传动链路这类场景里，滑轮滚轴属于存在感不强但直接影响运行稳定性的基础部件，很多现场故障追根溯源，都是滚轴同轴度偏差、支座刚性不足、滑轮与轴的配合间隙不合理导致的，这套带双侧立板安装支座的滑轮滚轴结构，就是针对这类中低载荷、固定安装位的传动导向需求做的结构设计。从实际安装边界来看，整套组件采用底板+双侧立板的支撑结构，底板作为安装基准面预留了对应的安装孔位，安装时可以直接通过螺栓将底板固定在设备的安装基面，不需要额外做支撑支架的焊接或拼装，能减少现场安装的调整工作量；双侧立板与底板采用垂直装配结构，立板上加工有同轴的轴孔，用来穿装滚轴，轴孔的位置度公差在设计时做了严格控制，避免滚轴安装后出现倾斜，导致滑轮转动卡滞、单侧磨损过快的问题。

　　滚轴本身是整个组件的核心承载部件，设计时采用了台阶轴结构，轴径根据常规的中低载荷传动需求做了匹配，轴与滑轮的配合段选用合适的公差带，既保证滑轮转动时不会出现径向窜动，又不会因为配合过紧导致转动阻力过大；轴的两端与立板轴孔的配合处，预留了润滑介质的加注空间，长期运行时可以定期加注润滑脂，减少轴与孔的磨损，延长组件的整体使用寿命。滑轮部分采用筒式结构，轮面做了光滑处理，适配常规的钢丝绳、尼龙传动带或者柔性牵引件，轮缘的高度经过计算，能够避免牵引件在运行过程中出现脱槽的问题，尤其是在牵引方向存在小角度偏移的工况下，足够的轮缘高度可以给牵引件提供足够的限位，不需要额外加装防脱挡块。

　　在立板的外侧，还设计了多个不同规格的接口结构，这些接口可以用来安装位置传感器、转速检测元件或者行程触发部件，方便整套组件接入设备的控制系统，实时监测滑轮的转动状态、牵引件的运行位置，在出现卡滞、打滑或者牵引件断裂的情况时，能够及时给控制系统发送信号，触发停机保护，避免故障扩大。从设计思路上来说，这套结构没有采用复杂的集成化设计，而是把各个功能部件做了拆分：底板负责安装基准的固定，立板负责滚轴的支撑，滚轴负责承载滑轮的转动载荷，滑轮负责与牵引件接触传递动力，各个部件之间的连接都采用可拆卸的结构，后期维护时如果某个部件出现磨损，不需要更换整套组件，只需要单独更换磨损的零件即可，能够降低后期的维护成本。在外形尺寸的匹配上，整套组件的宽度、高度以及底板的安装孔间距，都参考了常规工业设备的安装空间设计，不会出现尺寸过大无法装入预设安装位的情况，同时立板的厚度、底板的厚度都经过刚性校核，在额定载荷下不会出现明显的形变，保证滚轴的同轴度始终处于合理范围内。实际应用中，这类滑轮滚轴组件可以用在小型阀门的远程执行机构里，用来传递执行器的牵引力，带动阀瓣做升降动作；也可以用在轻型输送线的张紧结构里，作为输送带的导向张紧轮使用；还可以用在小型起重设备的牵引端，作为钢丝绳的导向轮，改变牵引力的方向。

　　和市面上常见的悬臂式滑轮结构相比，这种双侧支撑的结构承载能力更强，运行时的稳定性更好，不会因为悬臂受力导致轴出现弯曲变形，适合用在牵引方向固定、载荷方向稳定的工况里。设计时还特意考虑了加工工艺性，所有的板件都可以采用常规的板材切割、铣削加工完成，轴类零件采用常规的车削加工即可，不需要特殊的加工设备，普通的机械加工厂就可以完成整套零件的加工，加工成本可控，适合批量生产应用。在装配环节，所有部件的装配顺序也做了优化，先将滑轮与滚轴组装完成，再将滚轴穿入一侧立板的轴孔，之后安装另一侧立板，最后将两侧立板与底板固定，整个装配过程不需要专用工装，普通的装配工人按照装配指引就可以完成组装，装配效率较高。另外，在立板与底板的连接位置，设计了定位止口，装配时可以通过止口快速确定立板的位置，不需要反复调整立板的垂直度，能够有效保证装配后的轴孔同轴度，减少装配误差对组件运行精度的影响。
